125 мм QW125 глобус. трехосевые повор. тиски (z) Qtool

Высота губок 40 мм
Ширина крепежного паза 14 мм
Максмальный угол наклона тисков по горизонтали 45°
Максмальный угол наклона тисков по вертикали 90°
Максимальное усилие зажима 3500 кгс

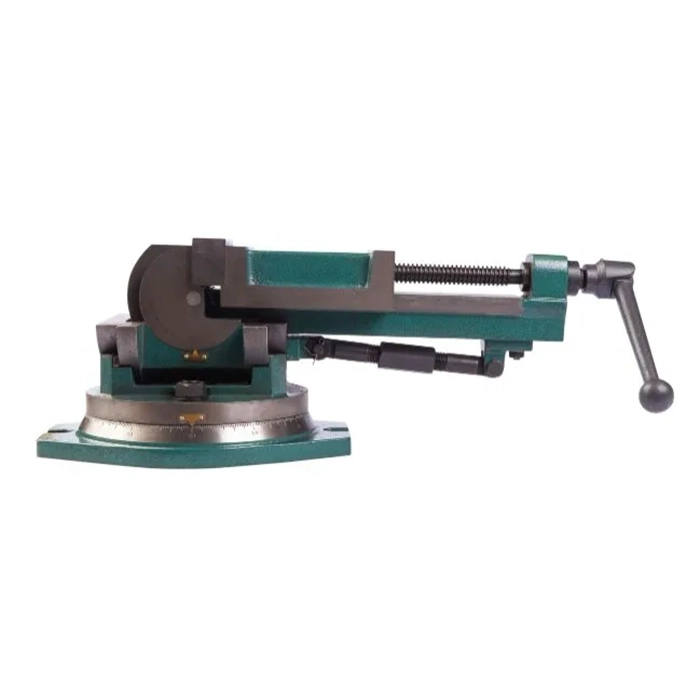

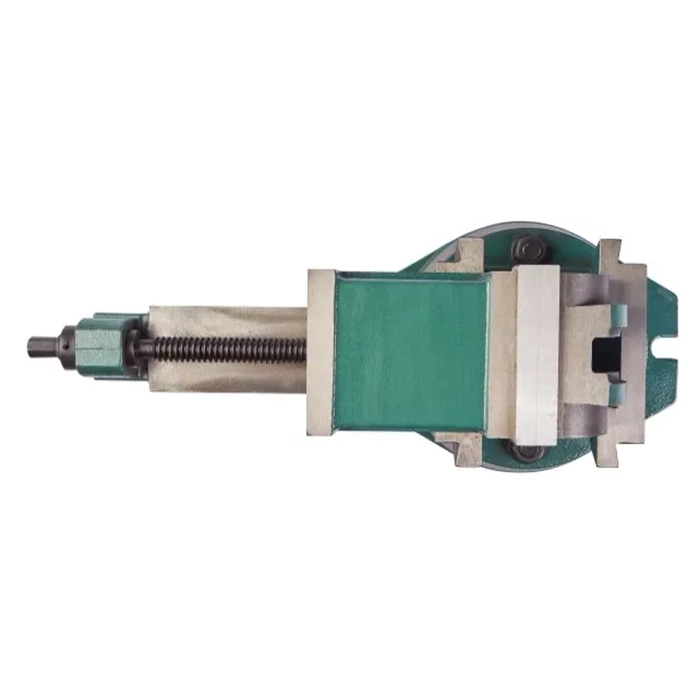

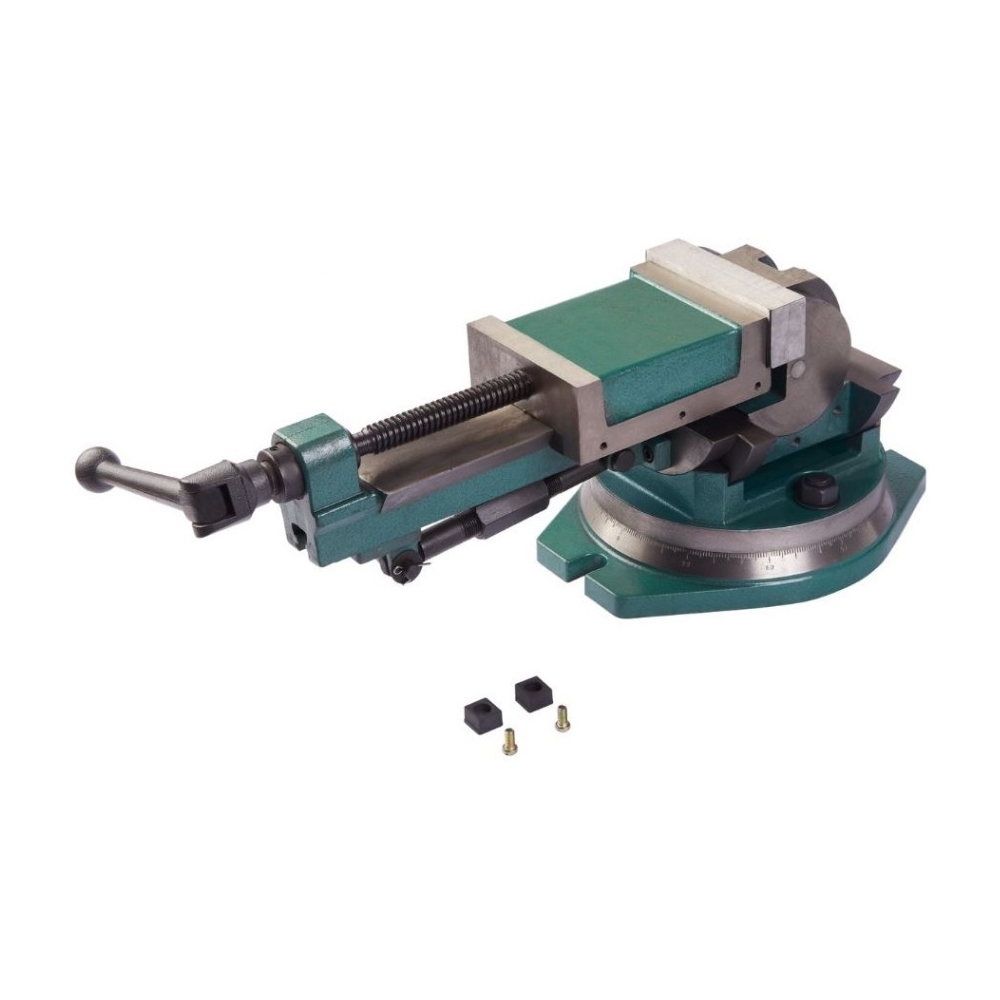

Зажимное устройство представляет собой трехкоординатные поворотные тиски с губками шириной 125 мм, отличающиеся высокой точностью и предназначенные для использования как на классических металлообрабатывающих станках, так и в комбинации с оборудованием, управляемым численно.

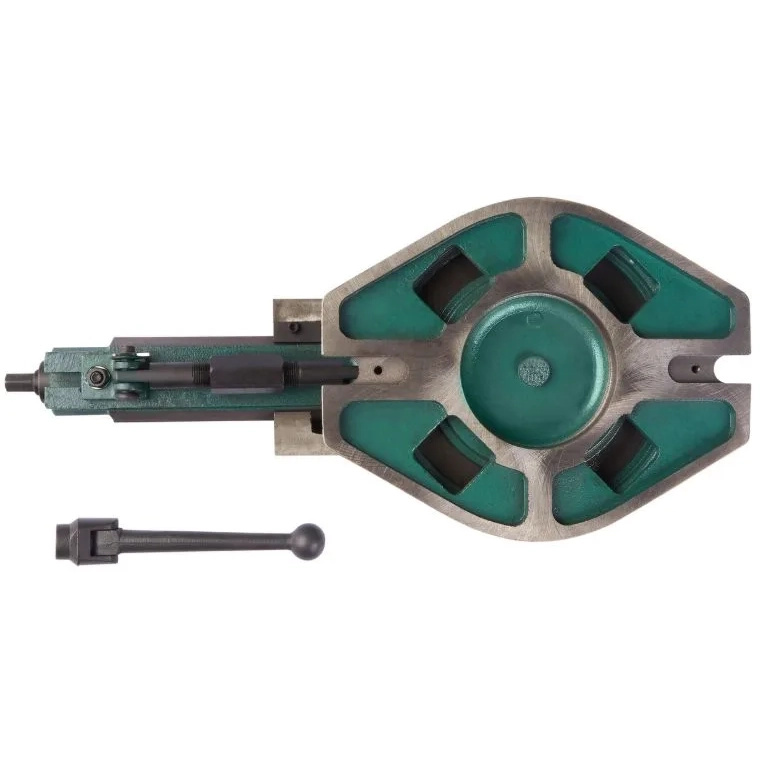

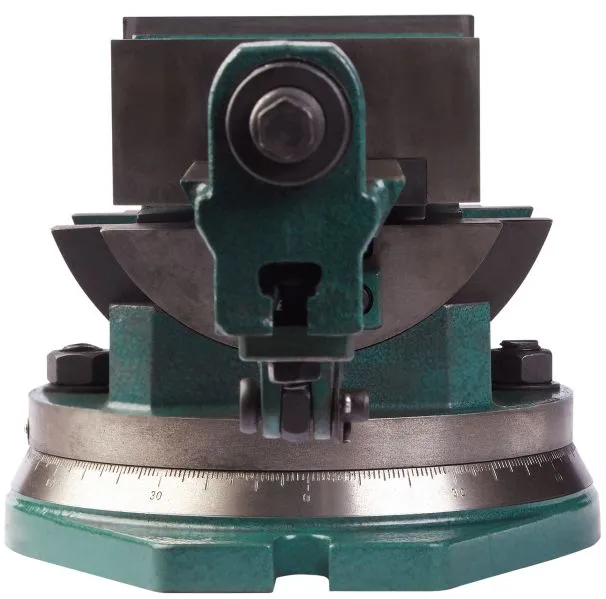

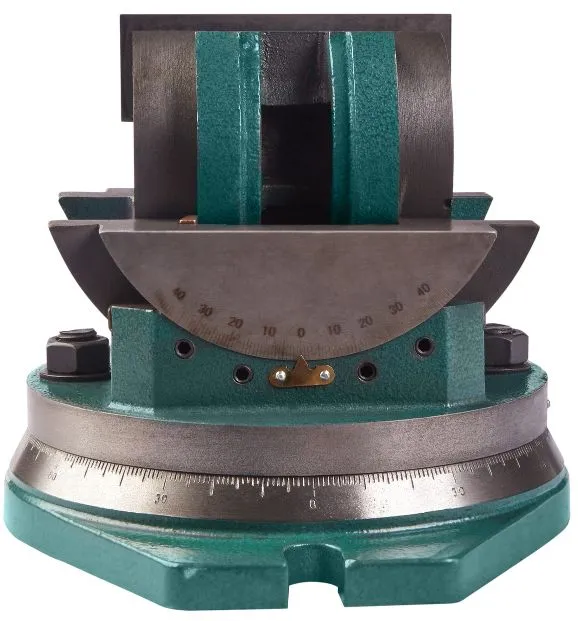

Конструкция включает поворотную базу, позволяющую осуществлять круговое вращение вокруг вертикальной оси на полный угол 360 градусов, при этом контроль угла осуществляется посредством лимба с шагом деления в 1 градус. Корпус инструмента обладает функцией подъема в диапазоне от 0 до 90 градусов; для изменения положения требуется предварительно ослабить фиксирующий винт. Точная юстировка угла достигается с помощью специальной гайки, а окончательная фиксация обеспечивается винтами. Контроль угла наклона корпуса выполняется по шкале с ценой деления 2 градуса. Наличие поперечных салазок обеспечивает возможность наклона тисков влево и вправо, что также фиксируется винтами и контролируется отдельной шкалой с шагом 1 градус.

Благодаря способности вращаться вокруг оси и наклоняться в двух плоскостях, данные тиски позволяют устанавливать заготовку под любым пространственным углом относительно режущего инструмента и станка. Это делает их универсальным решением для надежного и жесткого крепления деталей в любых конфигурациях. Все элементы механизма выполнены из высококачественного чугуна.
