100 мм QW100 глобус. трехосевые повор. тиски (z) Qtool

Высота губок 40 мм
Ширина крепежного паза 14 мм
Максмальный угол наклона тисков по горизонтали 45°
Максмальный угол наклона тисков по вертикали 90°
Максимальное усилие зажима 2500 кгс

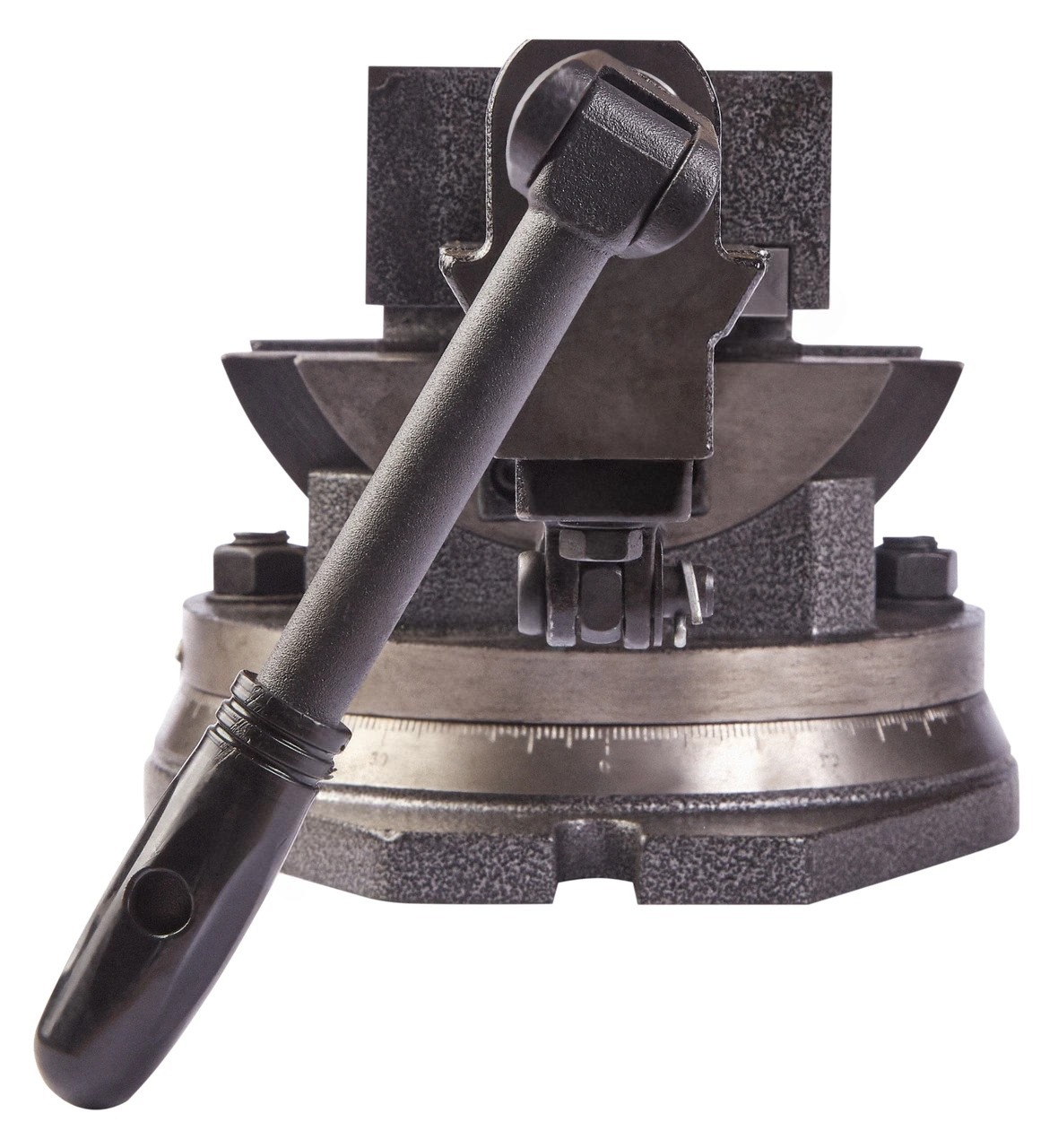

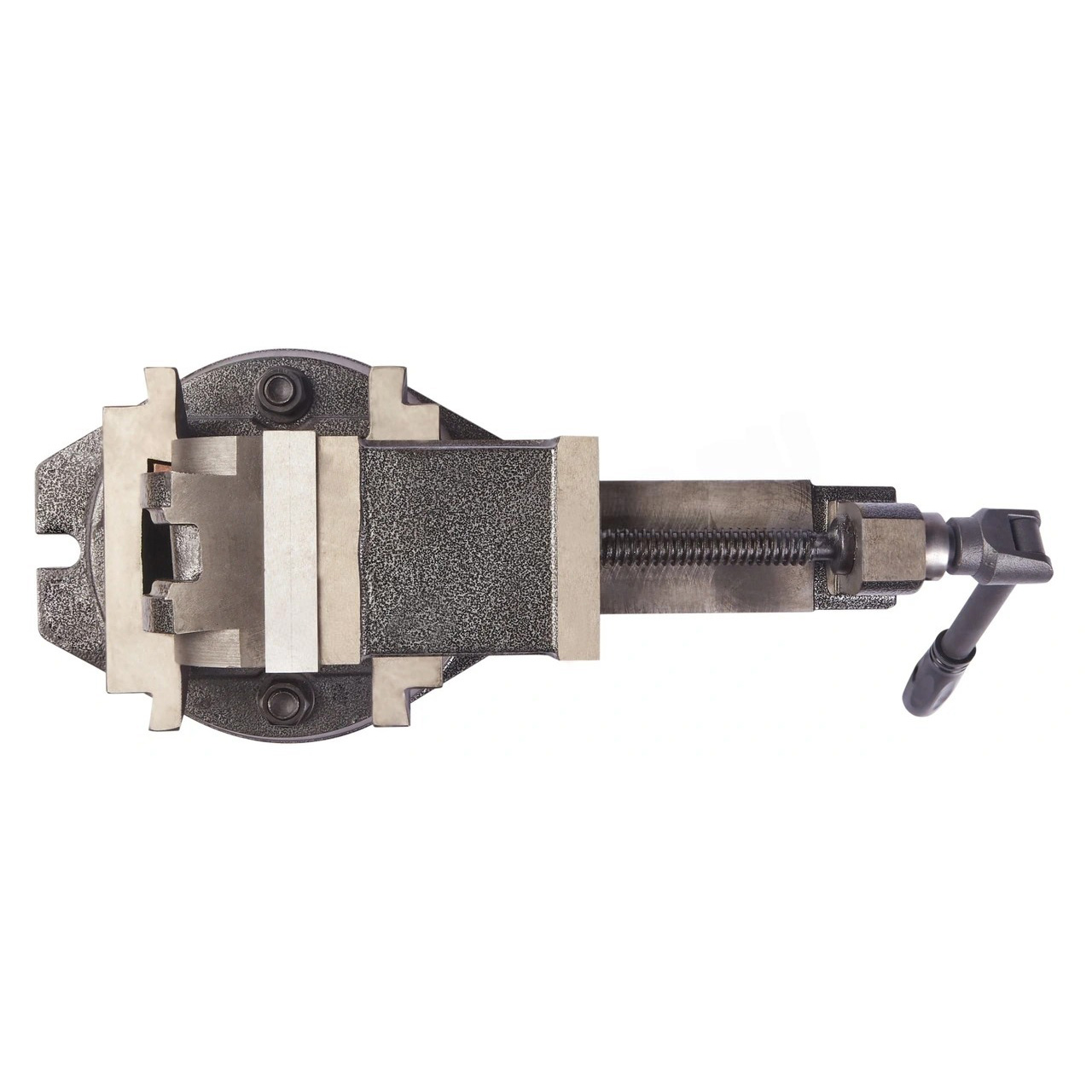

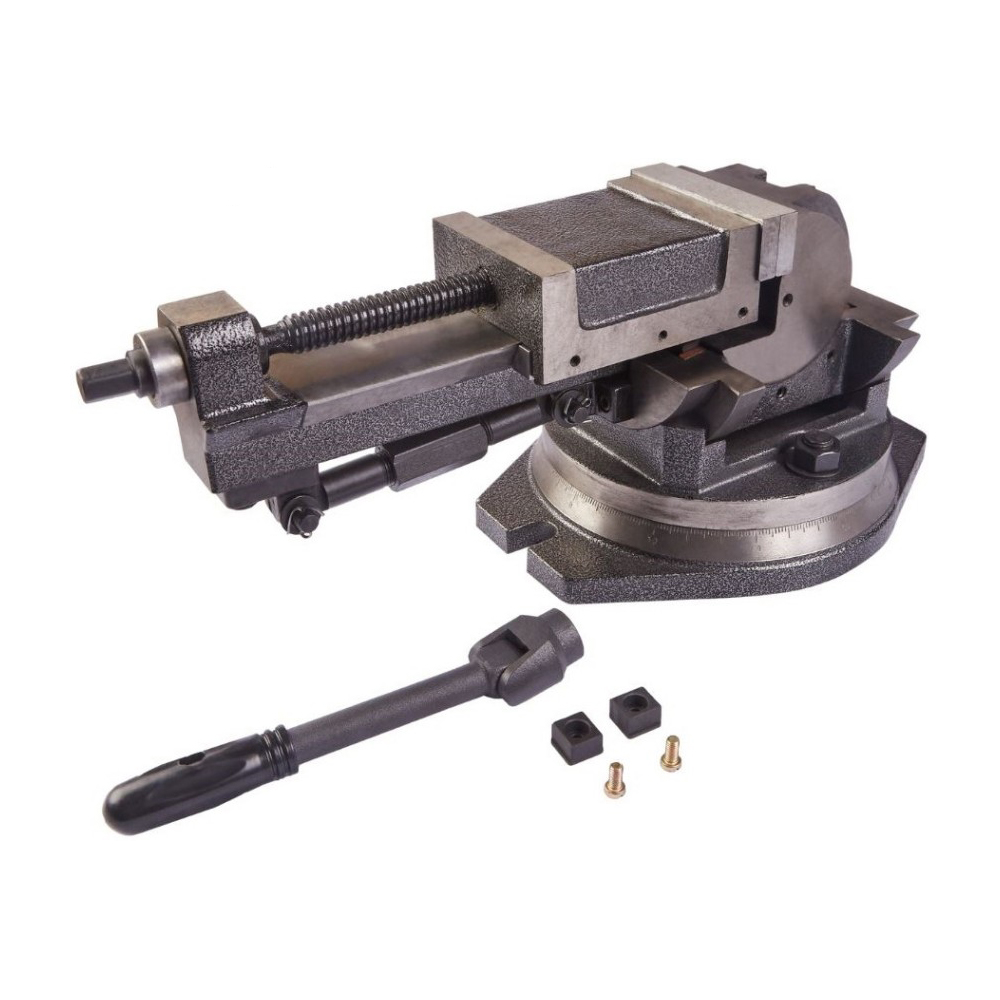

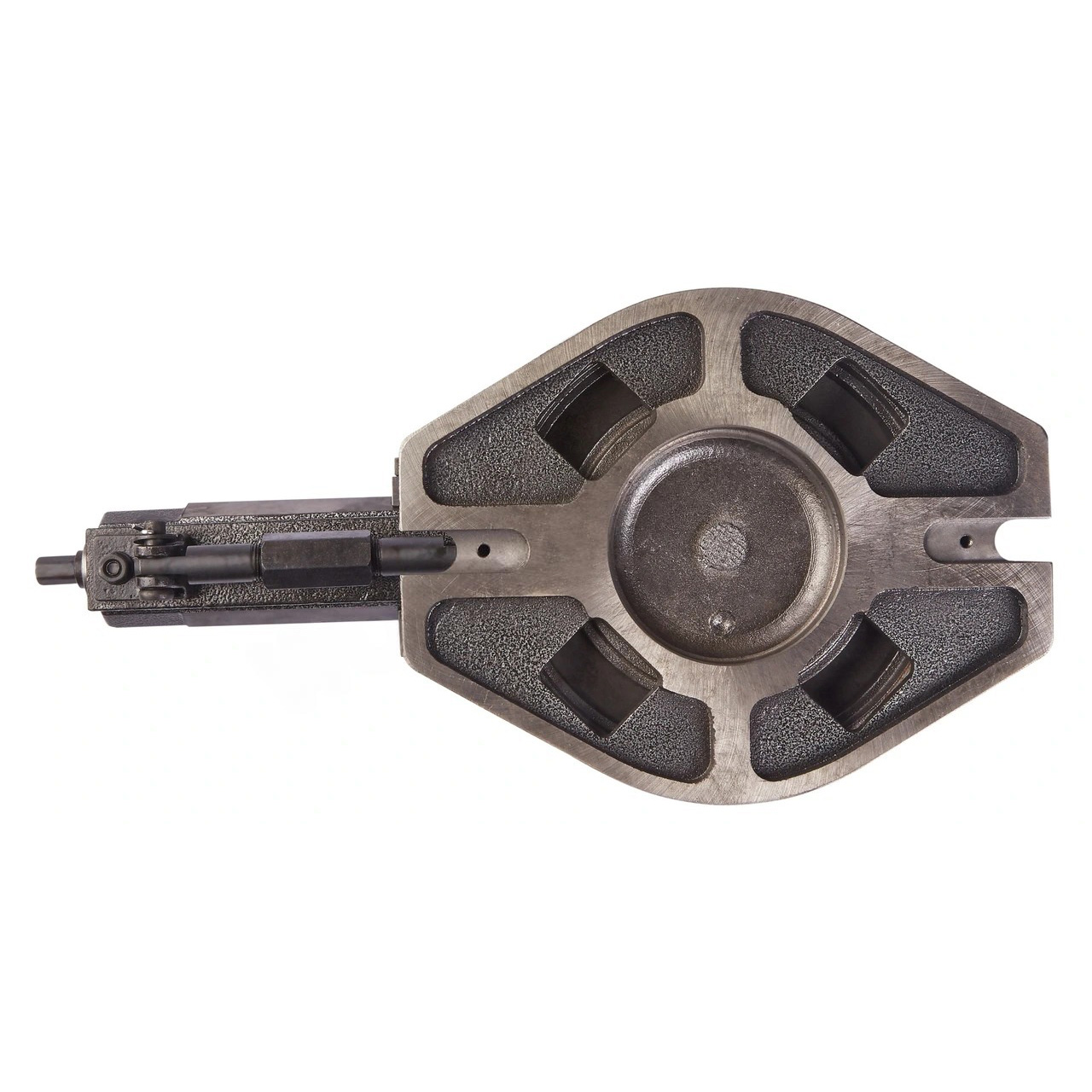

Многоосевые поворотные тиски модели, имеющие губки шириной 100 мм и сферическое основание, представляют собой высокоточное приспособление. Данная оснастка предназначена для использования как на традиционных металлорежущих станках, так и в комплексах с числовым программным управлением (ЧПУ).

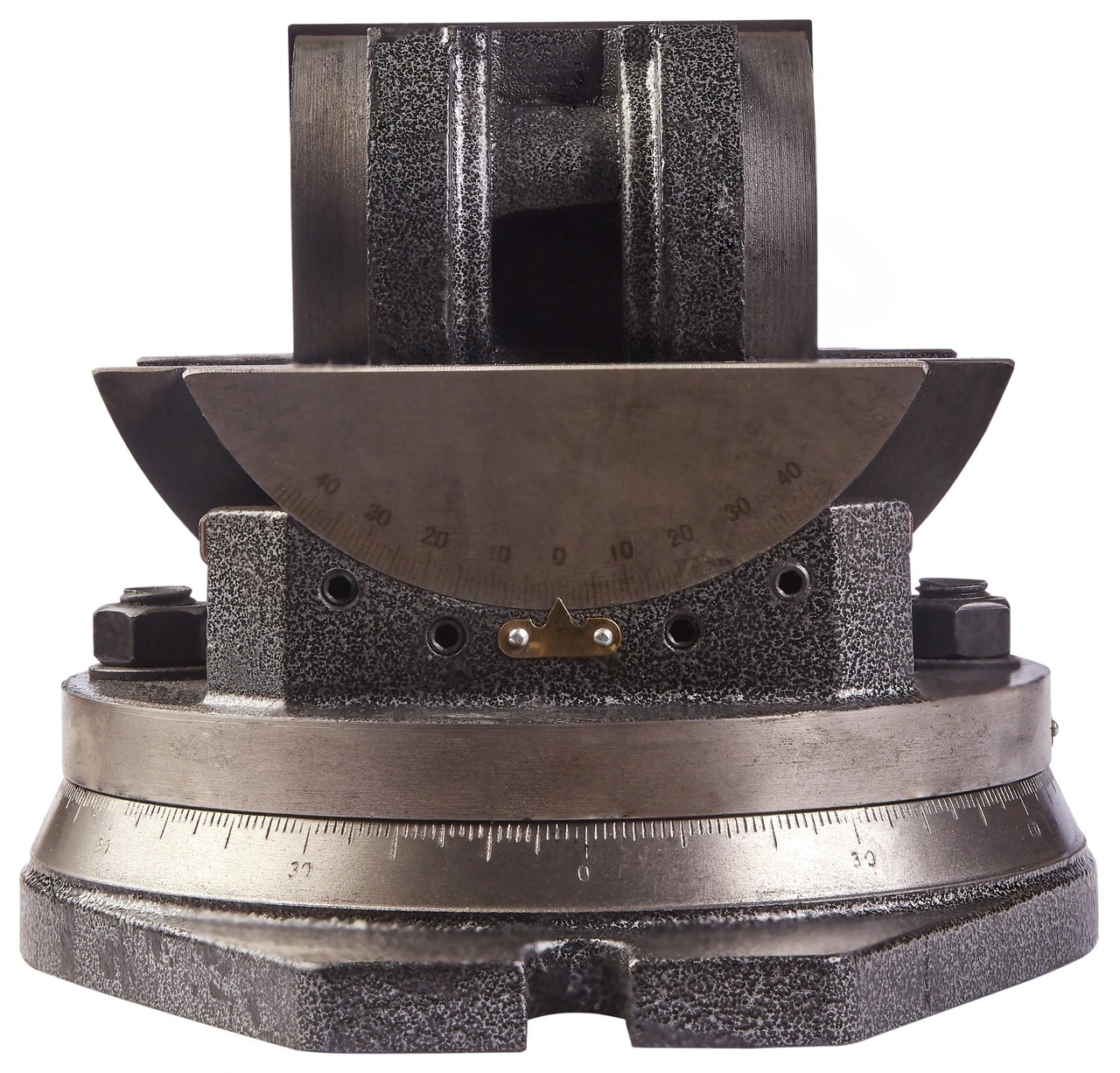

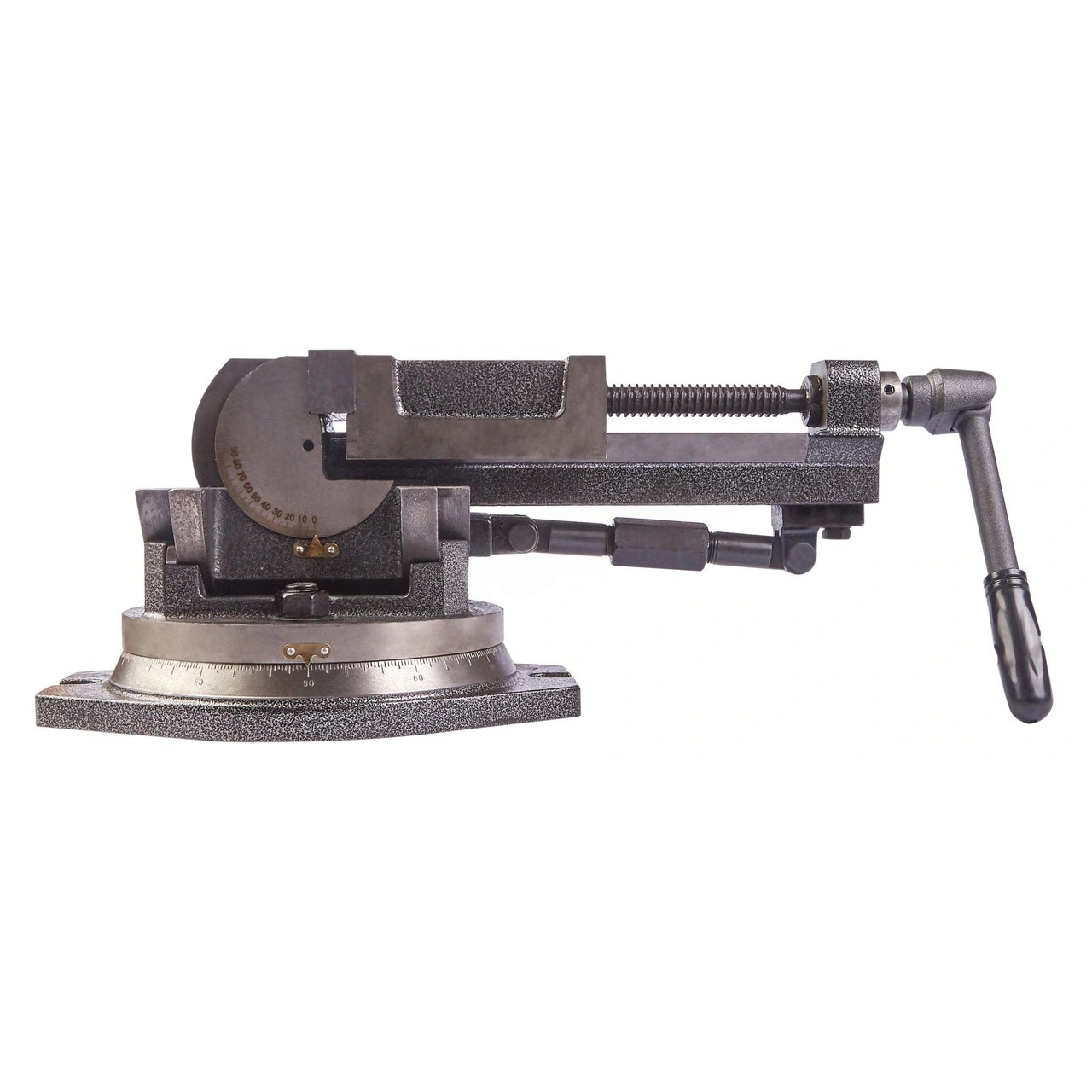

Конструкция включает поворотную базу, которая позволяет вращать инструментальный узел вокруг вертикальной оси на полный круг (360 градусов). Контроль угла поворота осуществляется посредством лимба, градуированного с шагом 1°. Корпус тисков оснащен механизмом подъема, диапазон которого составляет от 0° до 90°. Для фиксации требуемого положения сначала ослабляется стопорный винт, затем угол точно устанавливается с помощью гайки и закрепляется винтами. Шкала подъема имеет цену деления 2°.

Дополнительно предусмотрен механизм поперечных салазок, обеспечивающий наклон тисков влево и вправо. Положение фиксируется винтами, а угол наклона контролируется по отдельной шкале с ценой деления 1°.

Благодаря возможности вращения вокруг оси и наклона корпуса в двух плоскостях, данные тиски позволяют устанавливать заготовку под любым пространственным углом относительно режущего инструмента и станка. Это делает их универсальным решением для надежной и жесткой фиксации деталей в любых конфигурациях. Изделие выполнено из высококачественного чугуна.
