ТИП 5050 TSK400 D400 стол поворотный наклоняемый (z) Qtool
ТИП 5050 TSK400 D400 стол поворотный наклоняемый (z) Qtool
Арт: 83581
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд
Подходящий патрон
Диаметр стола, мм
Тип стола
Цена по запросу
Узнать цену
Нет в наличии. Возможность заказа
Бесплатная доставка
при заказе от 15 000 ₽
при заказе от 15 000 ₽
до ПВЗ ТК вашего города
Сроки поставки сообщим в обратной связи
Технические характеристики:
-
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд -
Подходящий патрон
Описание

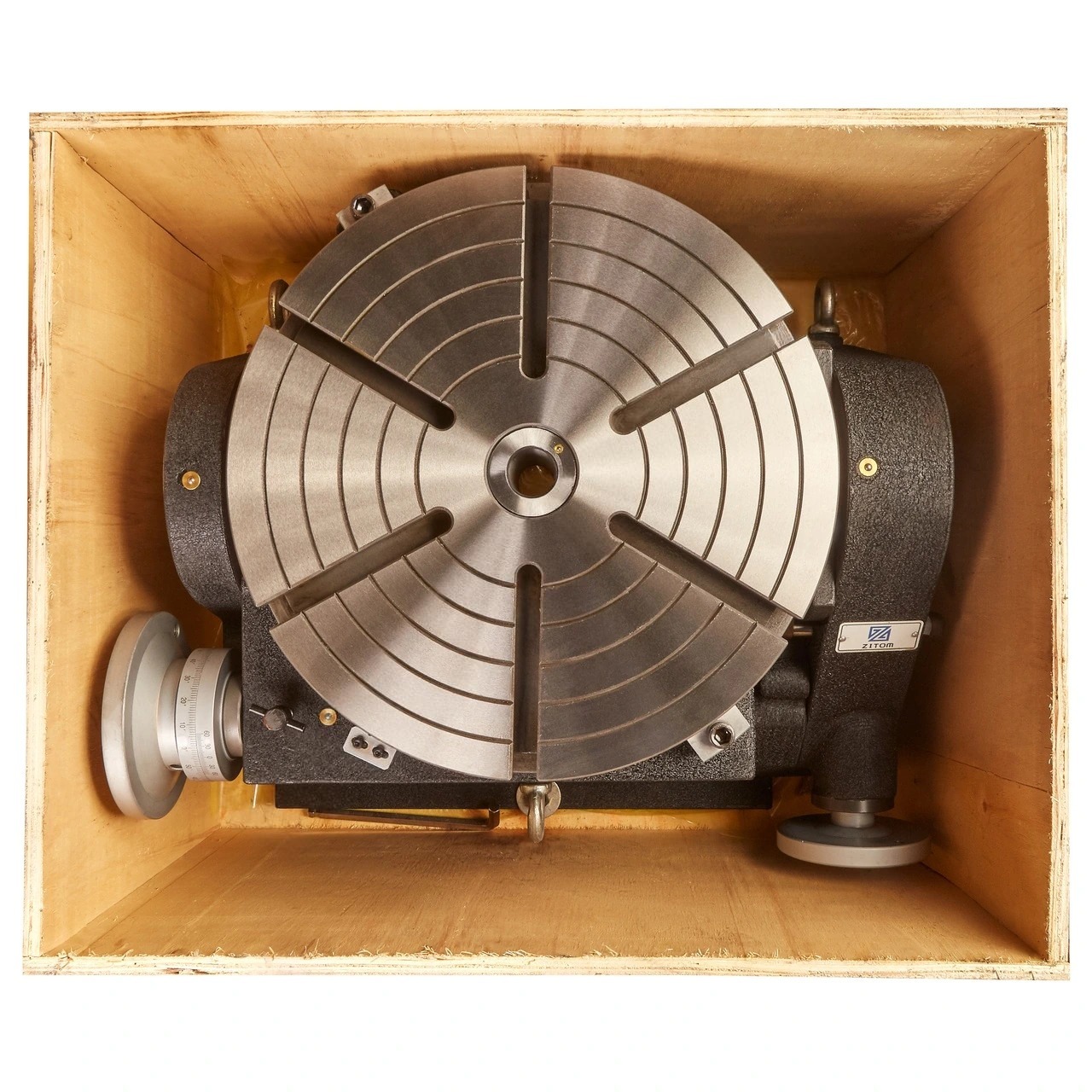

Стол поворотный наклоняемый ТИП 5050 TSK400 - элемент оснащения сверлильного или фрезерного станков в форме диска, который увеличивает функциональные возможности оснастки, а именно – точного позиционирования детали под разными углами относительно вертикальной или горизонтальной осей.
Оснащение рабочего места подобным столом дает возможность выполнять обработку деталей, вращать заготовки в разнообразных координатах и осуществлять другие процессы без дополнительной переустановки.

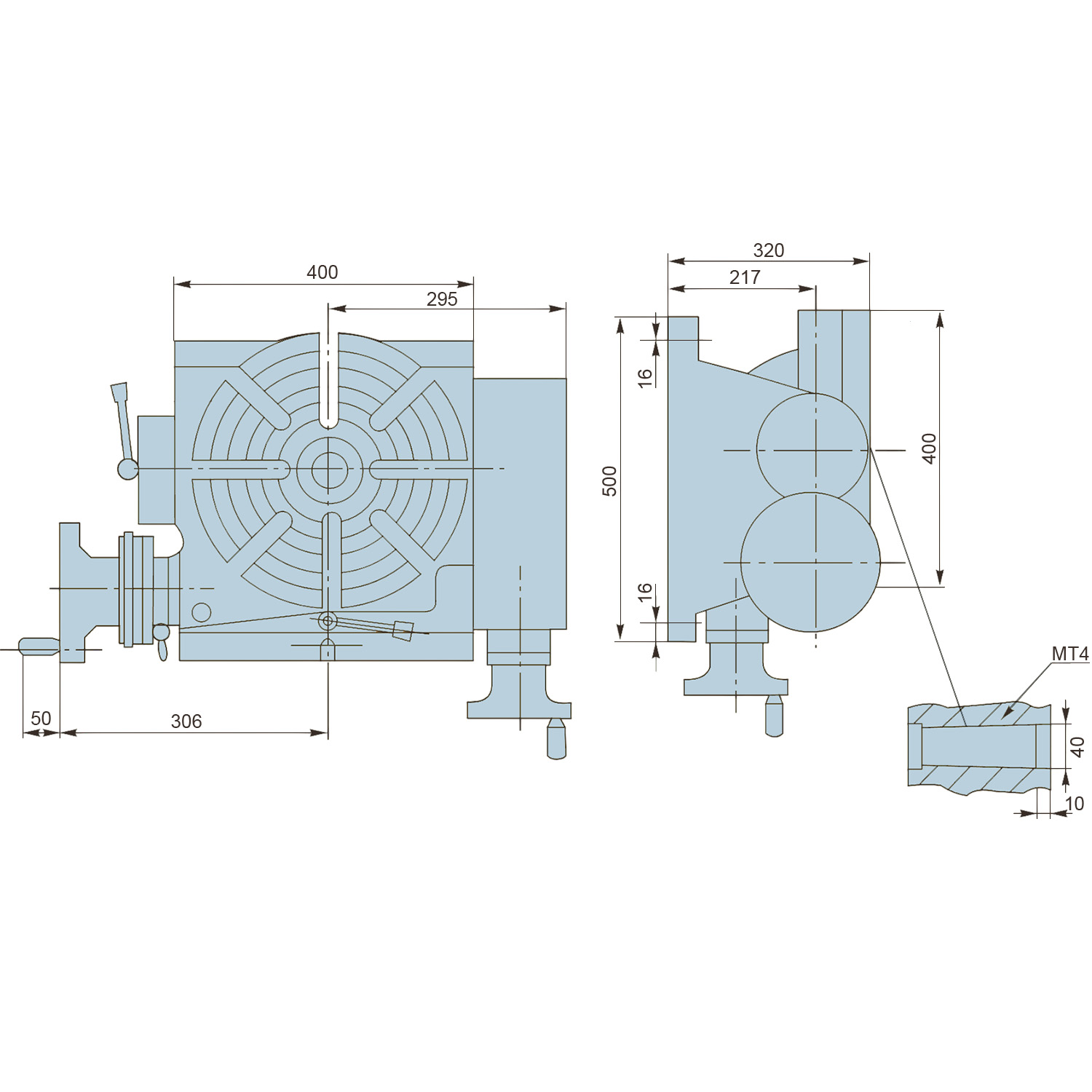

Технические характеристики TSK400:
Ширина Т-образных пазов - 14 мм
Угол наклона стола 0 - 90°
Диаметр планшайбы - 400 мм
Конусность центровочного отверстия МТ4
Диаметр отверстия - 40x10 мм
Углы схождения Т-пазов - 60°
Ширина паза крепления - 18 мм
Модули червяка и червячной шестерни - 3/5
Градуировка - 360°
Минимальное значение шкалы - 10"
Шкала маховичка - 1'
Макс. нагрузка на подшипник в горизонтальном положении - 300 кг
Макс. нагрузка на подшипник в вертикальном положении - 150 кг
Коэффициент передачи червячной пары стола - 1:90
Коэффициент передачи червячной пары наклона стола - 1:75
Точность показаний - 2"
Диаметр рекомендованного патрона токарного - 315 мм
Оснащение рабочего места подобным столом дает возможность выполнять обработку деталей, вращать заготовки в разнообразных координатах и осуществлять другие процессы без дополнительной переустановки.
Технические характеристики TSK400:
Ширина Т-образных пазов - 14 мм
Угол наклона стола 0 - 90°
Диаметр планшайбы - 400 мм
Конусность центровочного отверстия МТ4
Диаметр отверстия - 40x10 мм
Углы схождения Т-пазов - 60°
Ширина паза крепления - 18 мм
Модули червяка и червячной шестерни - 3/5
Градуировка - 360°
Минимальное значение шкалы - 10"
Шкала маховичка - 1'
Макс. нагрузка на подшипник в горизонтальном положении - 300 кг
Макс. нагрузка на подшипник в вертикальном положении - 150 кг
Коэффициент передачи червячной пары стола - 1:90
Коэффициент передачи червячной пары наклона стола - 1:75
Точность показаний - 2"
Диаметр рекомендованного патрона токарного - 315 мм
