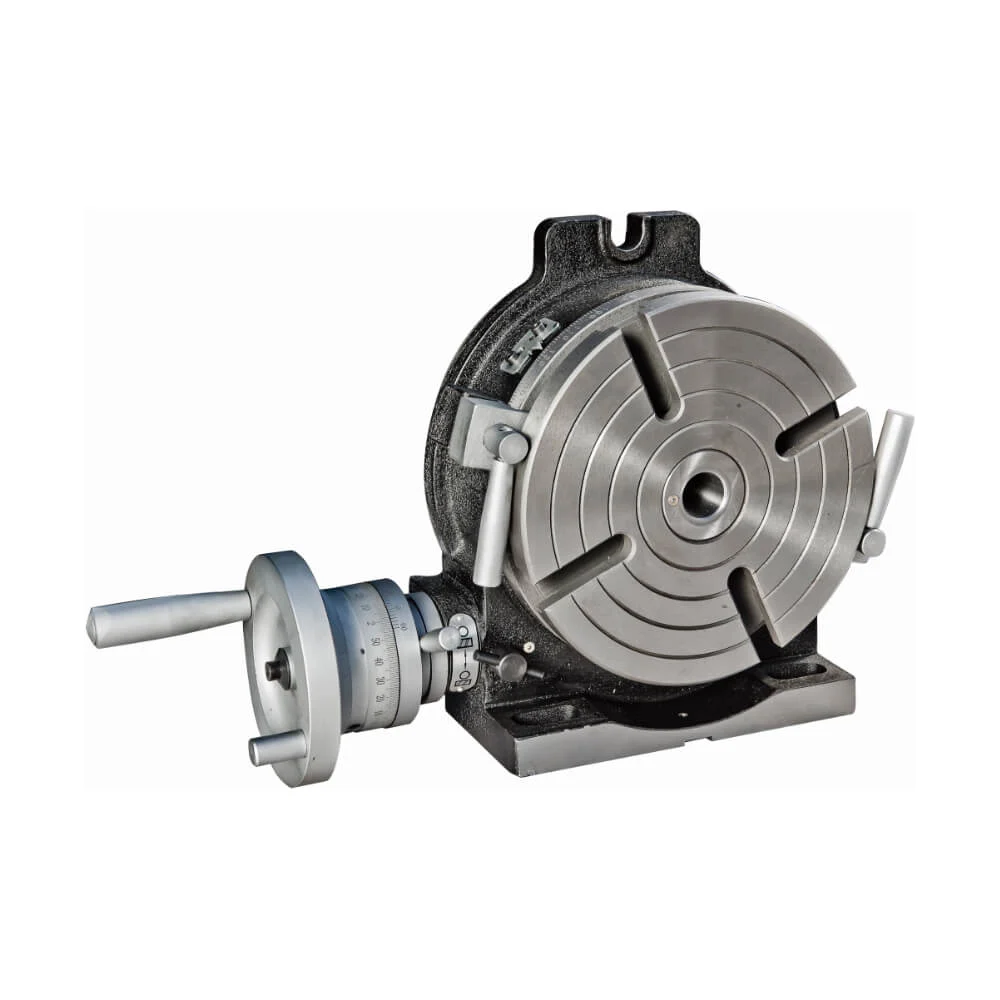

TSL 200 D200 стол поворотный горизонтально-вертикальный (z) Qtool
TSL 200 D200 стол поворотный горизонтально-вертикальный (z) Qtool
Арт: 83404
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд
Подходящий патрон
Диаметр стола, мм
Тип стола
Установочный паз, мм
Цены указаны с НДС
29 101 ₽ | шт
Уточнить сроки поставки
Нет в наличии. Возможность заказа
Бесплатная доставка
при заказе от 15 000 ₽
при заказе от 15 000 ₽
до ПВЗ ТК вашего города
Сроки поставки сообщим в обратной связи
Технические характеристики:
-
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд -
Подходящий патрон
-
Диаметр стола, мм
Описание
Стол поворотный горизонтально-вертикальный TSL 200. Стол серии TSL используется для деления, кругового резания, установки углов, расточки, локальной обработки и пр.
Стол характерен большей вариативностью измерений, чем серия TS, так как позволяет применять оснастку и в вертикальном положении для работ с использованием задней бабки.
Сквозное отверстие в планшайбе с лицевой стороны имеет конусность Морзе, что разрешает точно выставить центрирующие и зажимные приспособления, измерительные приборы.
Технические характеристики TSL 200:
Диаметр планшайбы 200 мм
Конусность центровочного отверстия КМ3
Диаметр отверстия ø30х6 мм
Высота центра при вертикальном положении 150 мм
Ширина Т-паза 12 мм
Углы схождения Т-пазов 90°
Ширина паза крепления 14 мм
Модули червячной шестерни 1.75
Коэффициент передачи червячной передачи 1:90
Градуировка 360°
Шкала маховичка 1′
Минимальное значение шкалы 10″
Точность показаний 60″
Макс. нагрузка на подшипник в горизонтальном положении 150 кг
Макс. нагрузка на подшипник в вертикальном положении 75 кг
Стол характерен большей вариативностью измерений, чем серия TS, так как позволяет применять оснастку и в вертикальном положении для работ с использованием задней бабки.
Сквозное отверстие в планшайбе с лицевой стороны имеет конусность Морзе, что разрешает точно выставить центрирующие и зажимные приспособления, измерительные приборы.
Технические характеристики TSL 200:
Диаметр планшайбы 200 мм
Конусность центровочного отверстия КМ3
Диаметр отверстия ø30х6 мм
Высота центра при вертикальном положении 150 мм
Ширина Т-паза 12 мм
Углы схождения Т-пазов 90°
Ширина паза крепления 14 мм
Модули червячной шестерни 1.75
Коэффициент передачи червячной передачи 1:90
Градуировка 360°
Шкала маховичка 1′
Минимальное значение шкалы 10″
Точность показаний 60″
Макс. нагрузка на подшипник в горизонтальном положении 150 кг
Макс. нагрузка на подшипник в вертикальном положении 75 кг
