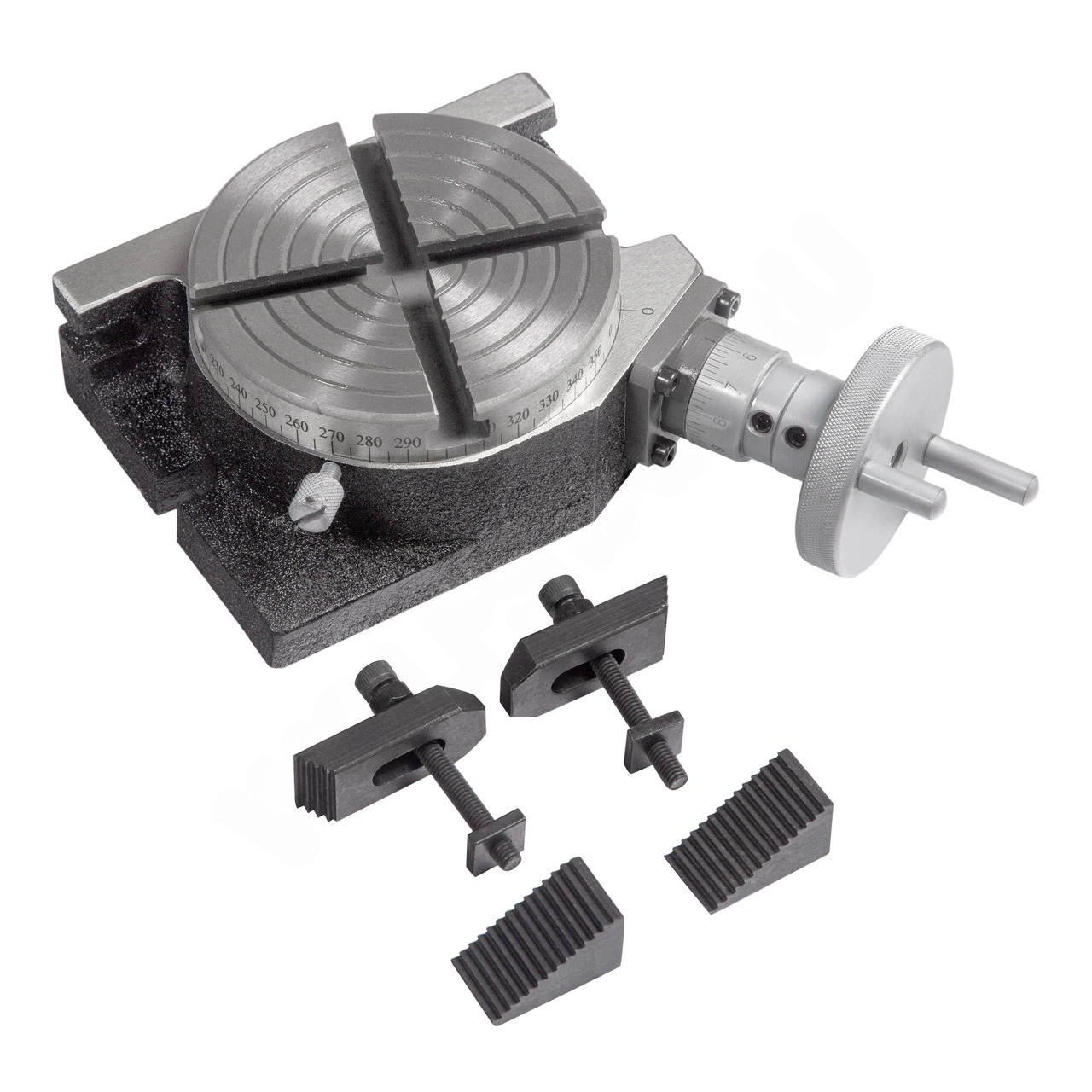

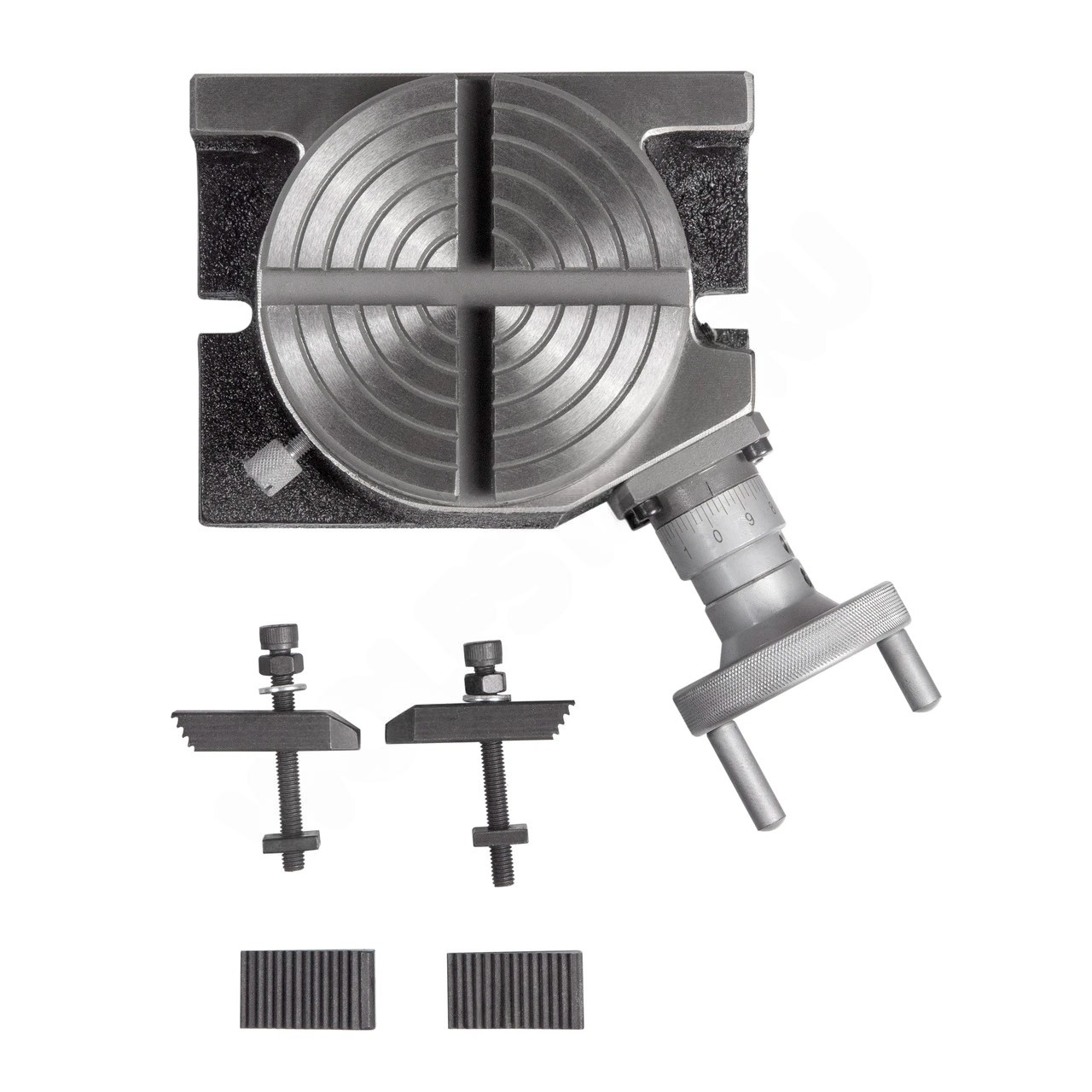

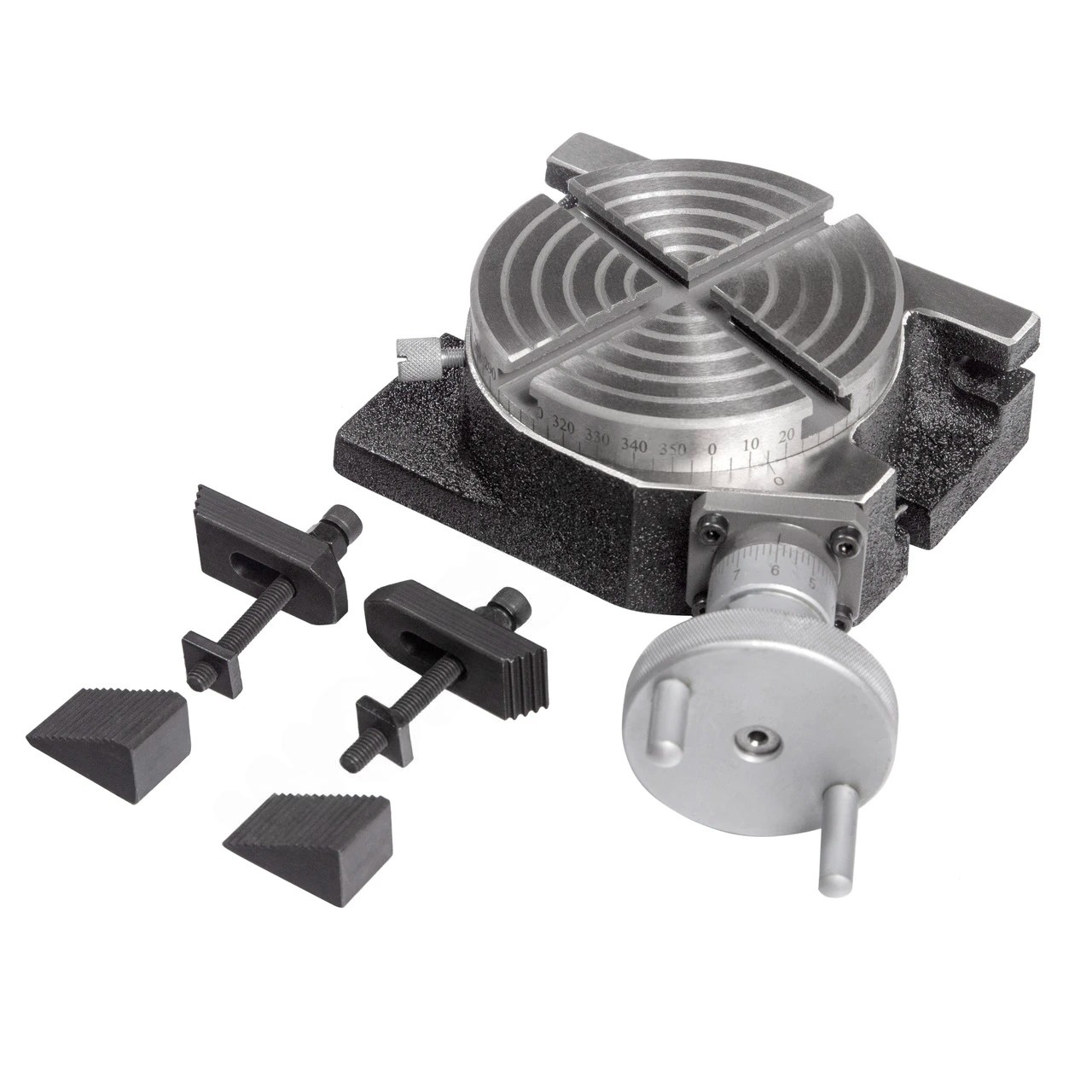

M-HV4 стол поворотный (z) Qtool
M-HV4 стол поворотный (z) Qtool
Арт: 83400
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд
Подходящий патрон
Диаметр стола, мм
Тип стола
Установочный паз, мм
Цены указаны с НДС
11 067 ₽ | шт
Уточнить сроки поставки
Нет в наличии. Возможность заказа
Бесплатная доставка
при заказе от 15 000 ₽
при заказе от 15 000 ₽
до ПВЗ ТК вашего города
Сроки поставки сообщим в обратной связи
Технические характеристики:
-
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд -
Подходящий патрон
-
Диаметр стола, мм
Описание
Стол поворотный относится к вертикально-горизонтальным поворотным. Поворотный стол позволяет точно позиционировать заготовки и быстро растачивать отверстия.
Оснащение рабочего места поворотным столом дает возможность выполнять обработку деталей, вращать заготовки в разнообразных координатах и осуществлять другие процессы без дополнительной переустановки. Это и лежит в основе механизма работы повторного стола.
Оборудование дает возможность получать сложные по форме заготовки не на дорогостоящих обрабатывающих центрах, а применяя обычный станок с данным приспособлением.
Технические характеристики M-HV4:
Конусность центровочного отверстия: КМ2
Диаметр отверстия, мм: 20х8
Высота центра при вертикальном положении, мм: 70
Ширина Т-паза, мм: 6
Углы схождении Т-пазов: 90°
Ширина фиксирующего паза, мм: 10
Модули червячной шестерни: 1
Коэффициент передачи червячной передачи: 1:72
Градуировка: 360°
Поворот стола на один оборот червяка: 2`
Минимальное значение шкалы: 10“
Точность показаний: 120”
Макс. нагрузка на подшипник в горизонтальном положении, кг: 150
Макс. нагрузка на подшипник в вертикальном положении, кг: 75.
Оснащение рабочего места поворотным столом дает возможность выполнять обработку деталей, вращать заготовки в разнообразных координатах и осуществлять другие процессы без дополнительной переустановки. Это и лежит в основе механизма работы повторного стола.
Оборудование дает возможность получать сложные по форме заготовки не на дорогостоящих обрабатывающих центрах, а применяя обычный станок с данным приспособлением.
Технические характеристики M-HV4:
Конусность центровочного отверстия: КМ2
Диаметр отверстия, мм: 20х8
Высота центра при вертикальном положении, мм: 70
Ширина Т-паза, мм: 6
Углы схождении Т-пазов: 90°
Ширина фиксирующего паза, мм: 10
Модули червячной шестерни: 1
Коэффициент передачи червячной передачи: 1:72
Градуировка: 360°
Поворот стола на один оборот червяка: 2`
Минимальное значение шкалы: 10“
Точность показаний: 120”
Макс. нагрузка на подшипник в горизонтальном положении, кг: 150
Макс. нагрузка на подшипник в вертикальном положении, кг: 75.
