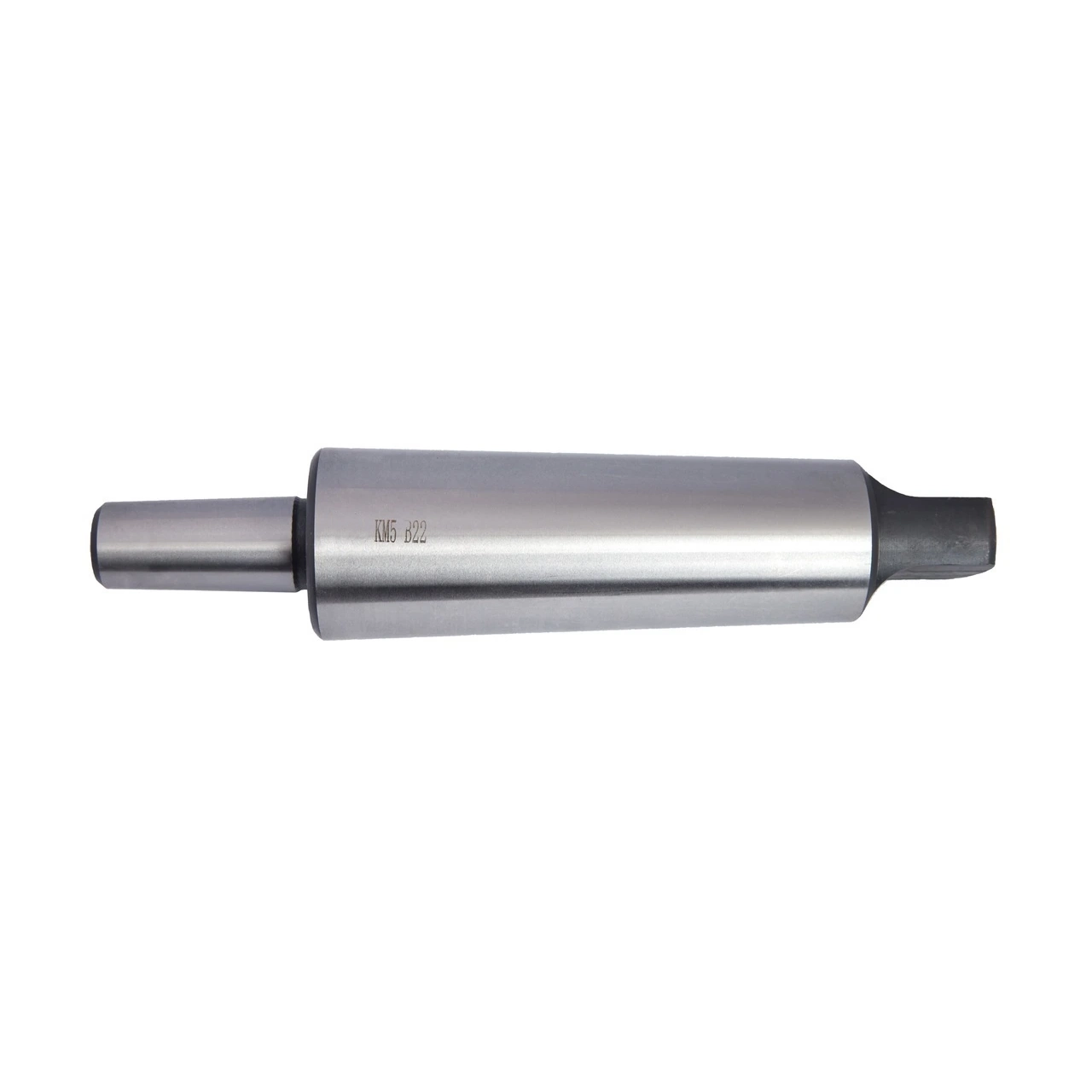

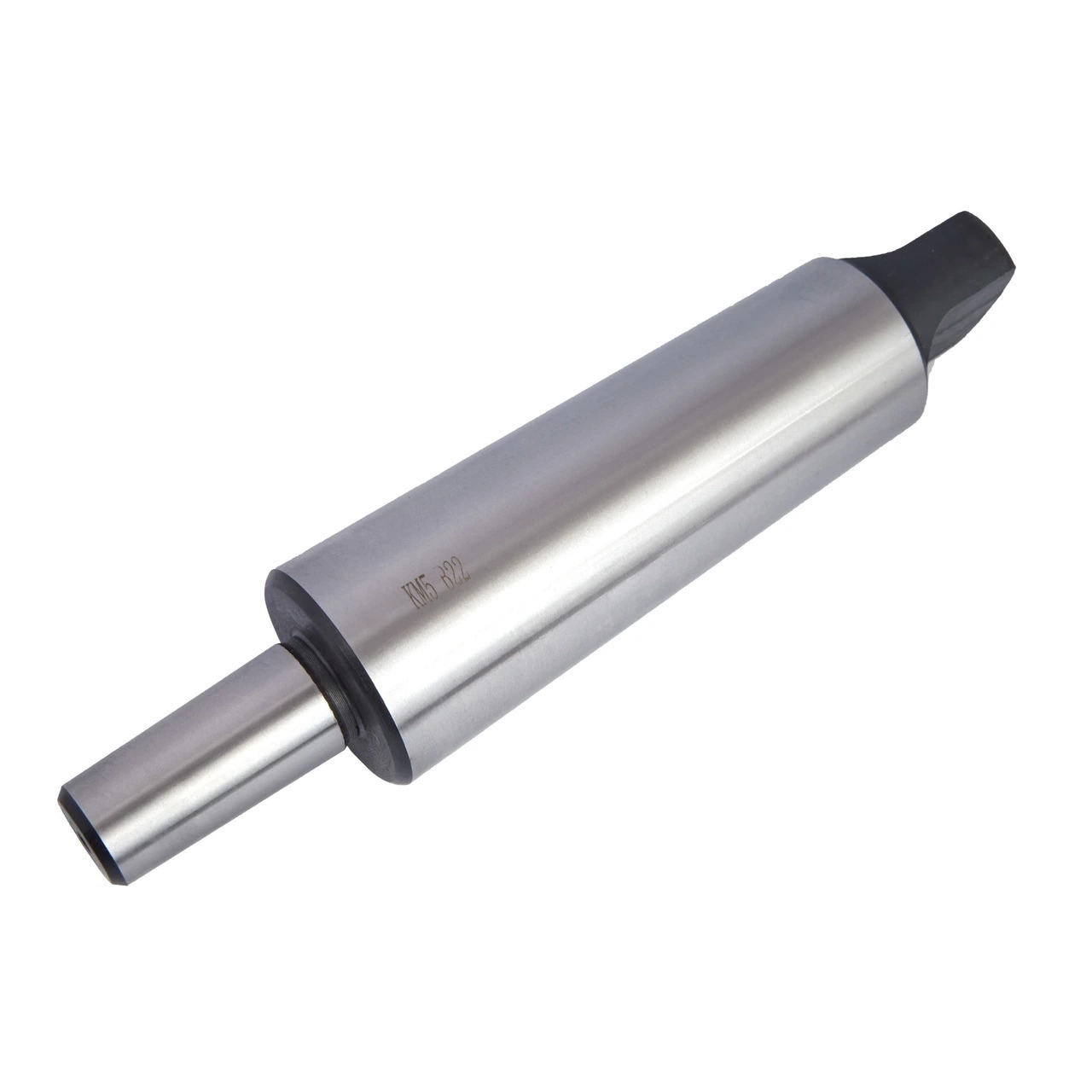

KM5 B22 оправка для сверлильного патрона ГОСТ 2682-86 (z) Qtool
На складе
при заказе от 15 000 ₽
-
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд -
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.Диаметр, мм (D)
-
Вид патрона
-
Конус Морзе
-
Длина, мм (L)
-
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.Тип хвостовика
-
Назначение

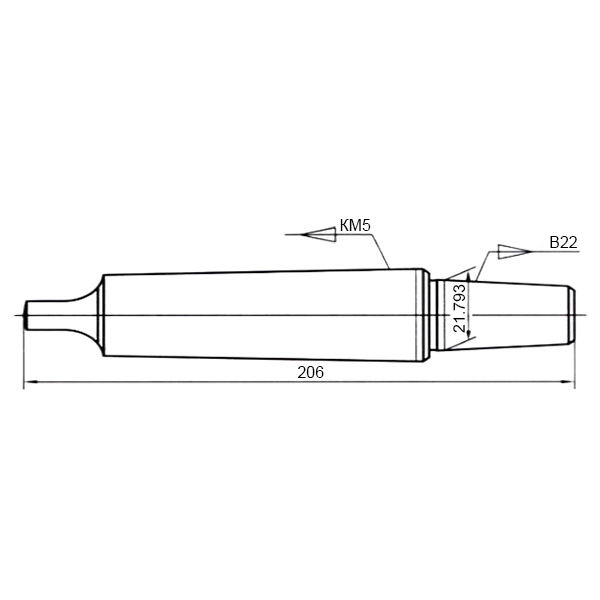

Оправка (КМ-B) — это специальная переходная оснастка, предназначенная для надежного крепления инструмента в сверлильных патронах при работе со станками, имеющими конус Морзе. Она предназначена для перехода с хвостовика конуса Морзе (КМ) с лапкой на сверлильный патрон с укороченным конусом Морзе (В). Такое крепление позволяет минимизировать биение инструмента, обеспечивая точность и стабильность обработки.
Оправка выполнена с отшлифованными и термически обработанными посадочными поверхностями, что обеспечивает:
- Плотное прилегание к конусу Морзе в шпинделе станка.
- Безупречную передачу крутящего момента от шпинделя к патрону.
- Низкий уровень вибраций и биений при обработке.
Конструкция включает в себя лапку для фиксации в шпинделе, что позволяет надёжно закрепить оправку и предотвратить её проворачивание.
Материал и обработка
Изготовлена из конструкционной легированной стали 40Х с наружной закалкой, что обеспечивает:
Высокую износостойкость и долговечность.
Точную геометрию посадочных поверхностей.
Устойчивость к механическим нагрузкам и деформациям.
Оправка предназначена для:
- Крепления сверлильных, фрезерных и токарных патронов в станках с конусом Морзе.
- Точной установки инструмента (сверл, зенкеров, разверток и др.) через патрон с укороченным конусом B.
- Гарантированного выполнения технологических операций с минимальными биениями.
Используется на сверлильных, фрезерных и токарных станках для обеспечения стабильной и точной работы инструмента.
