УДГ-160 (FW 80) делительная головка универсальная (полная комплектация, патрон 100мм) (z) Qtool

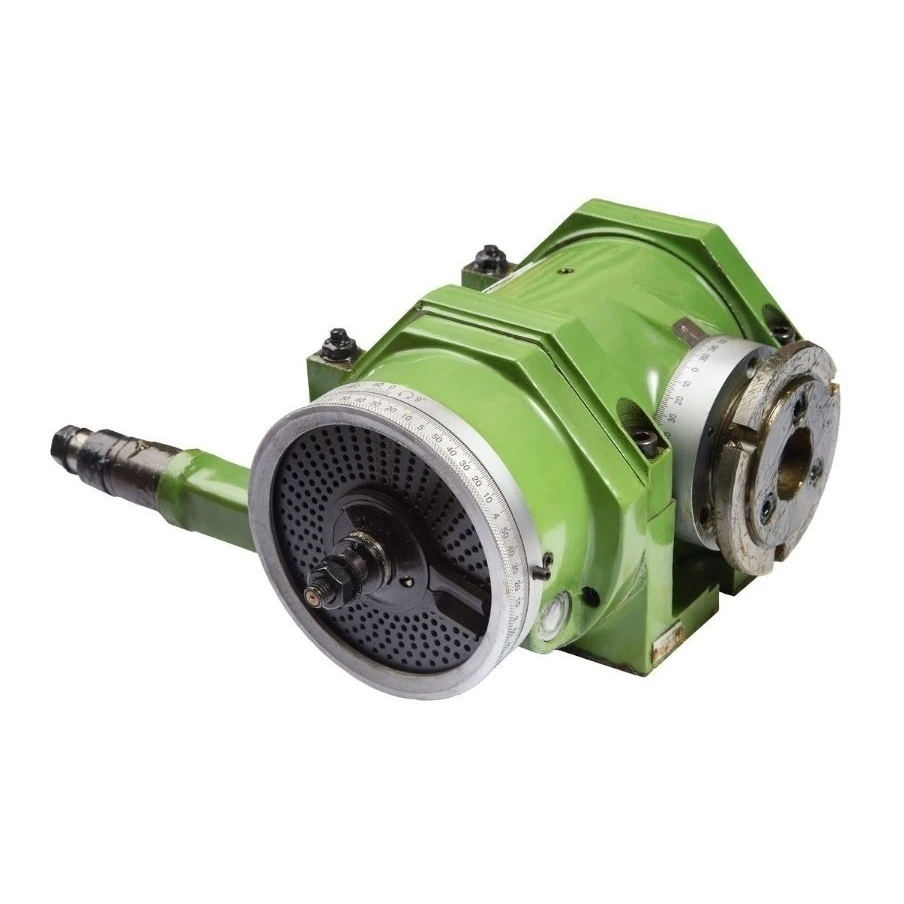

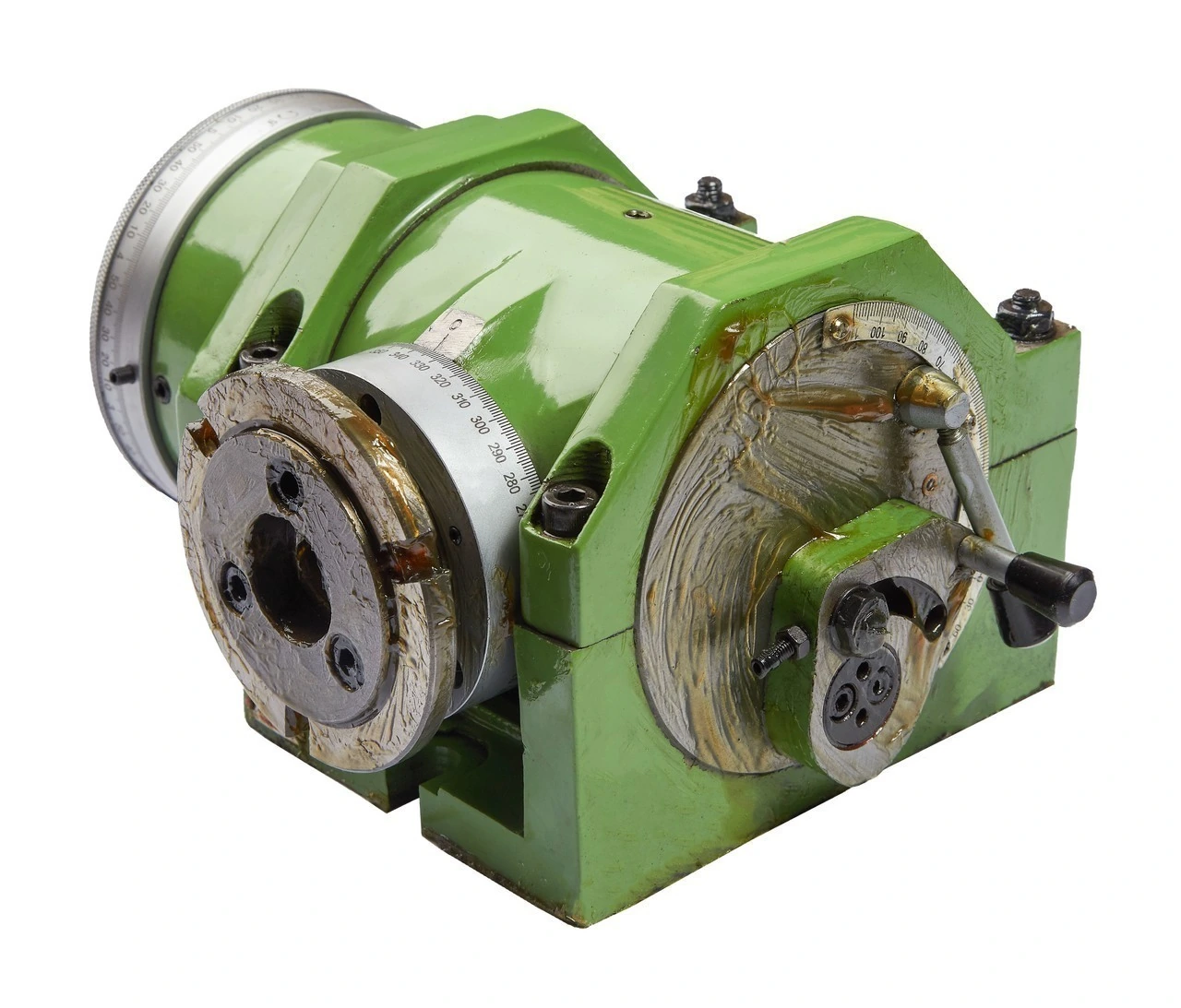

Делительная головка УДГ универсальная (полная комплектация) — это высокоточная горизонтальная оснастка для фрезерных, сверлильных, зубофрезерных и расточных станков. Она значительно расширяет функциональные возможности оборудования, позволяя выполнять сложные операции обработки заготовок с высокой точностью.

Универсальная делительная головка предназначена для установки оси детали под заданным углом к поверхности стола станка, поворота заготовок на равные или неравные углы, что необходимо для разметки и симметричной обработки и непрерывного вращения заготовки с синхронизацией осевой подачи (например, для фрезерования спиралей или канавок).

Изготовление инструментов таких как сверл, фрез, метчиков, разверток, зенкеров.

Крепежные изделия: болты, гайки, втулки с высокими требованиями к точности. Специальные детали: зубчатые колеса, муфты, звездочки, шестерни, шлицевые валы и другие сложные элементы с угловыми или спиральными профилями.

Преимущества

- Высокая точность выполнения операций благодаря механической синхронизации.
- Универсальность — совместима с большинством металлорежущих станков.
- Полная комплектация — все необходимые компоненты для immediate готовности к работе.
- Экономия времени — позволяет автоматизировать процессы разметки и многопозиционной обработки.

Параметры:

Наибольший диаметр обрабатываемого изделия 160 мм
Высота центров 80 мм
Диаметр монтажного фланца 36,541 мм
Ширина шпонки 14 мм
Угол поворота шпинделя от горизонтального положения
вниз от линии центров 90°
вверх от линии центров 6°
Передаточное число червячной передачи 1:40
Крепление в шпиндельном отверстии МК-3
Цена деления нониуса 10°

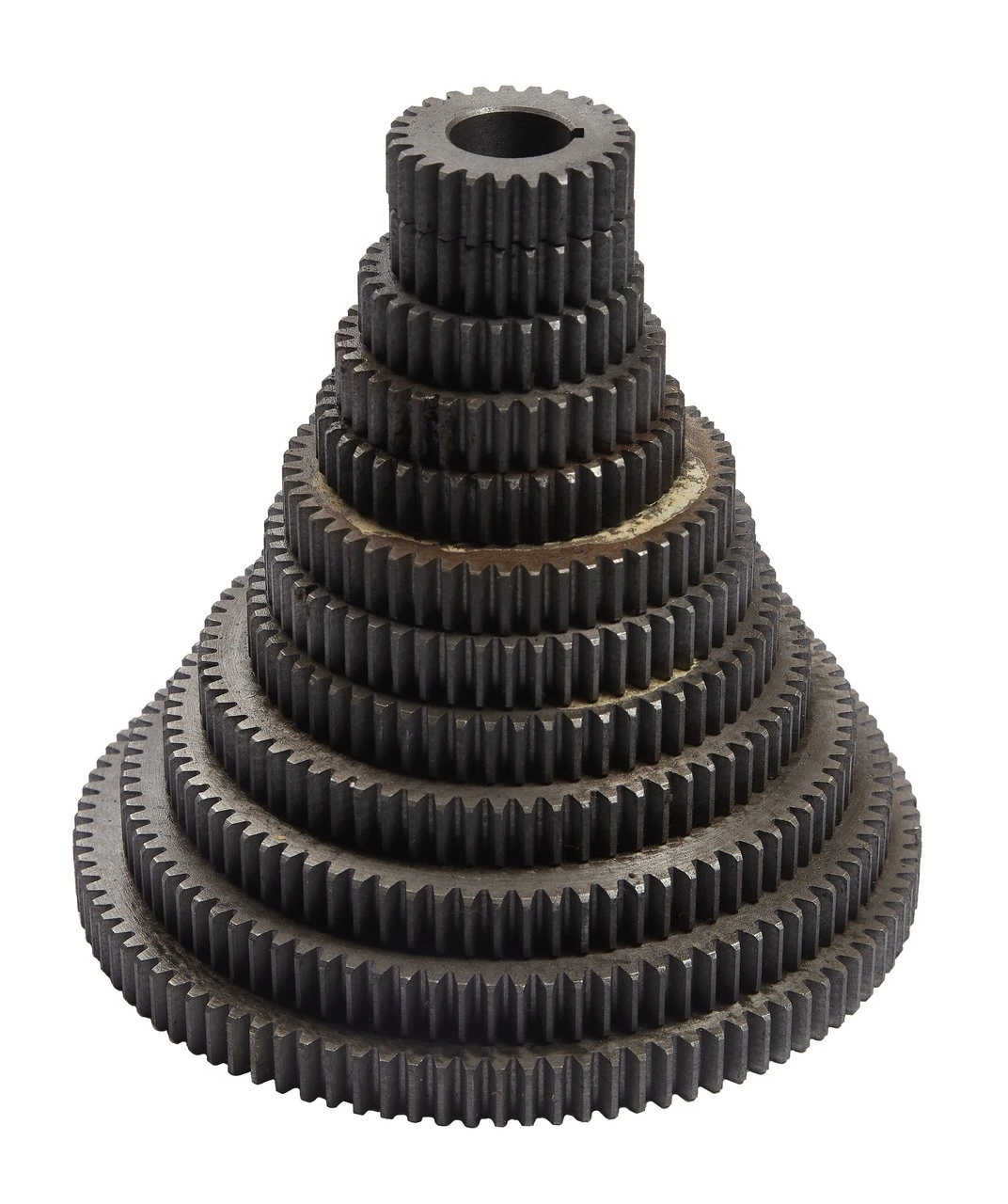

Модуль сменных зубчатых колес 1,5 мм
Максимальная нагрузка 80 кг
Габариты 544×405×222 мм

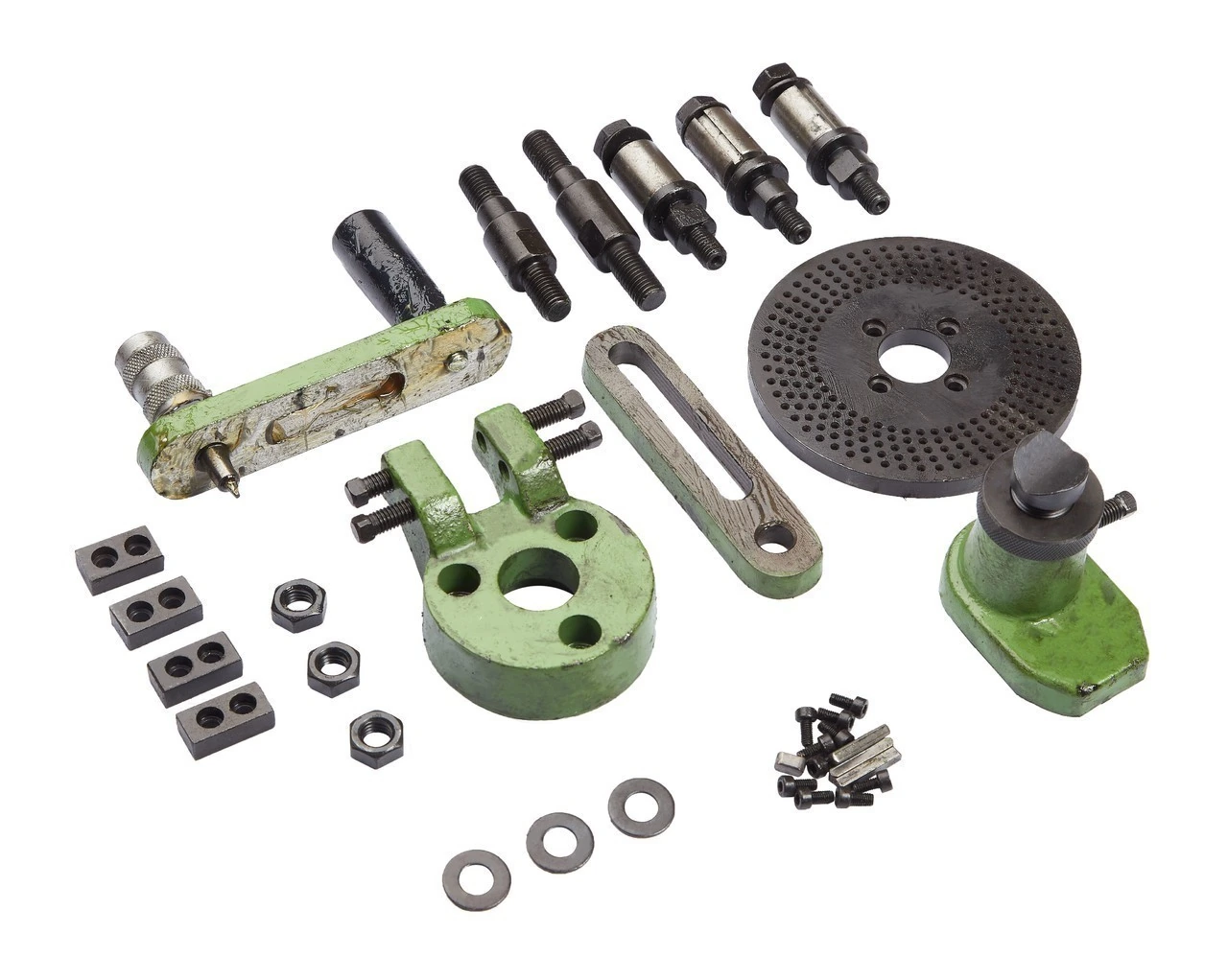

Комплектация:

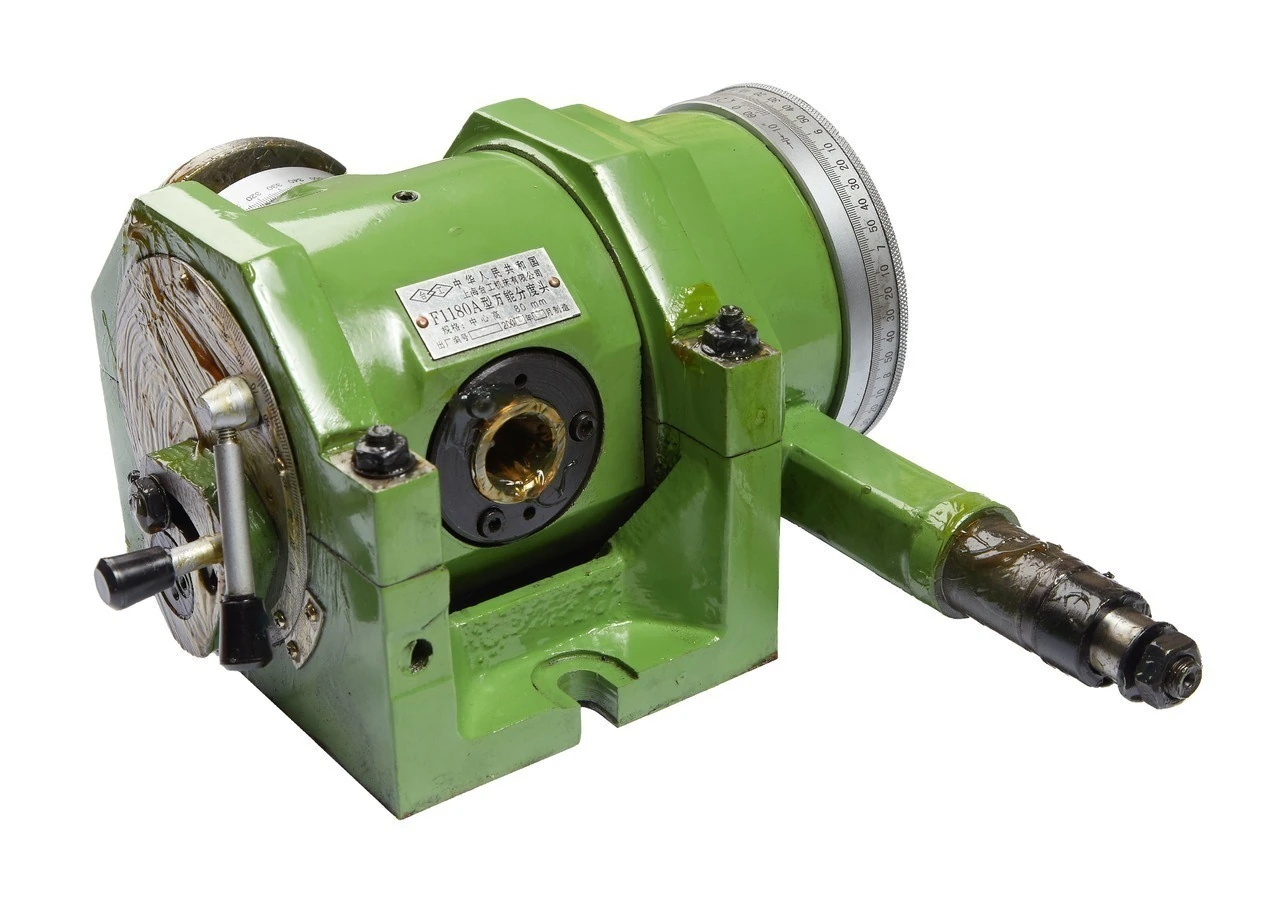

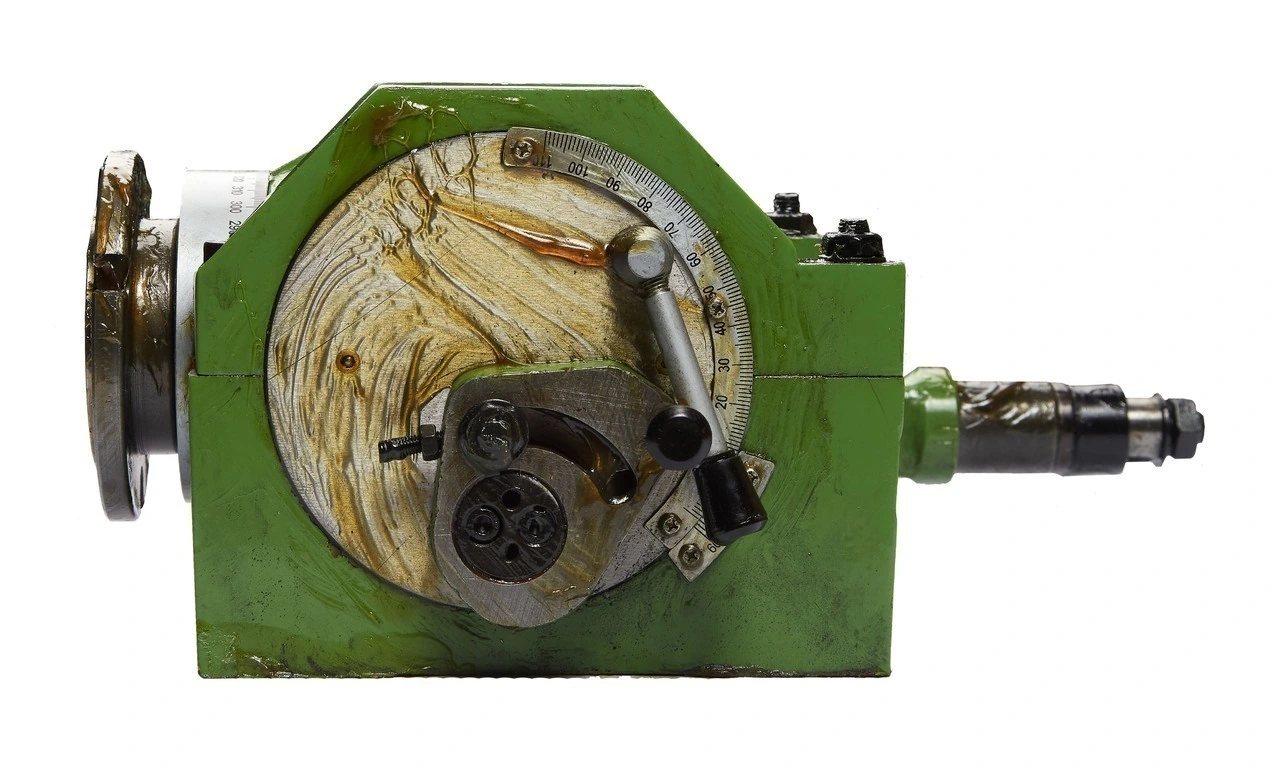

Универсальная делительная головка
Задняя бабка

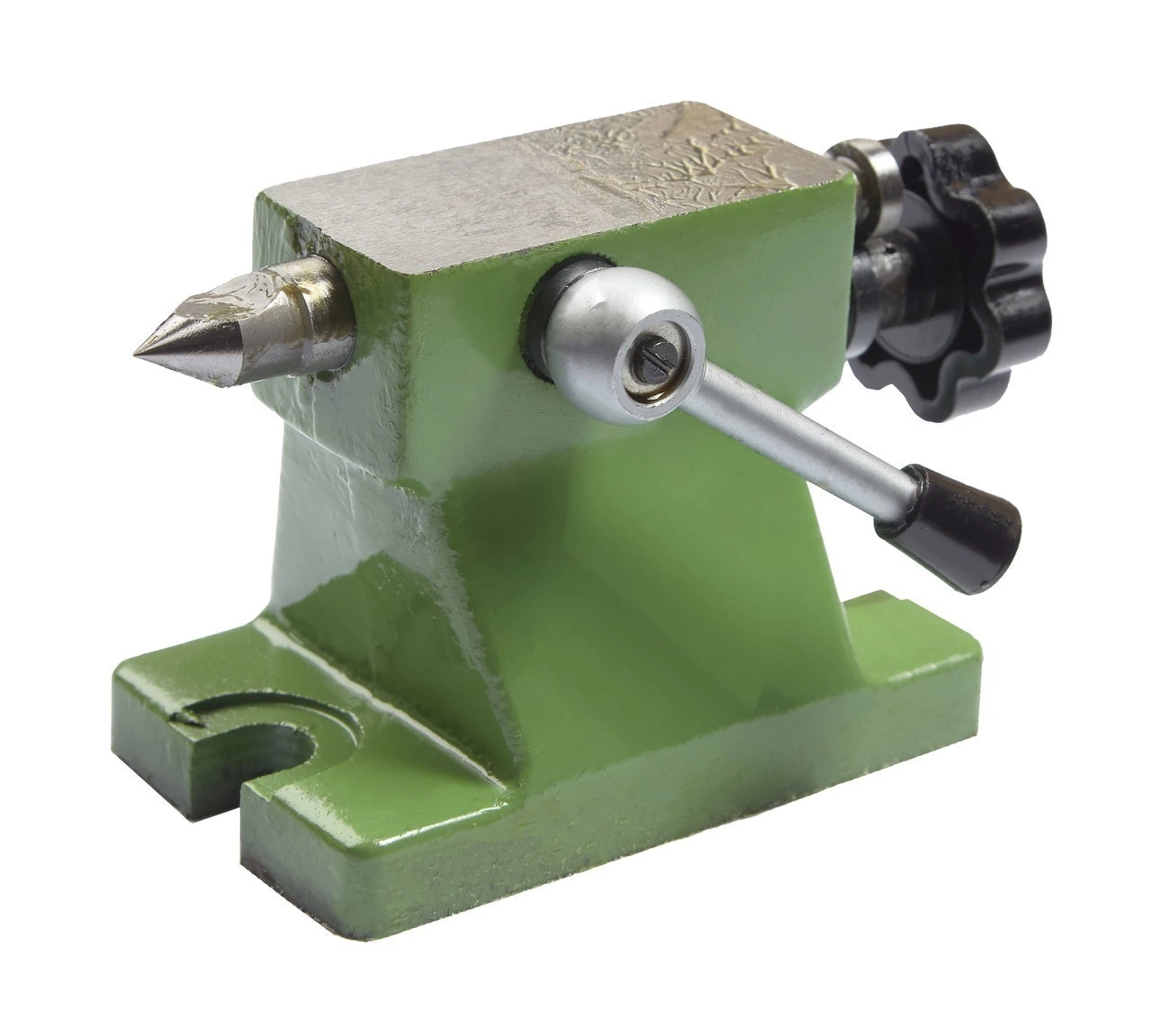

Суппорт
Центр токарный

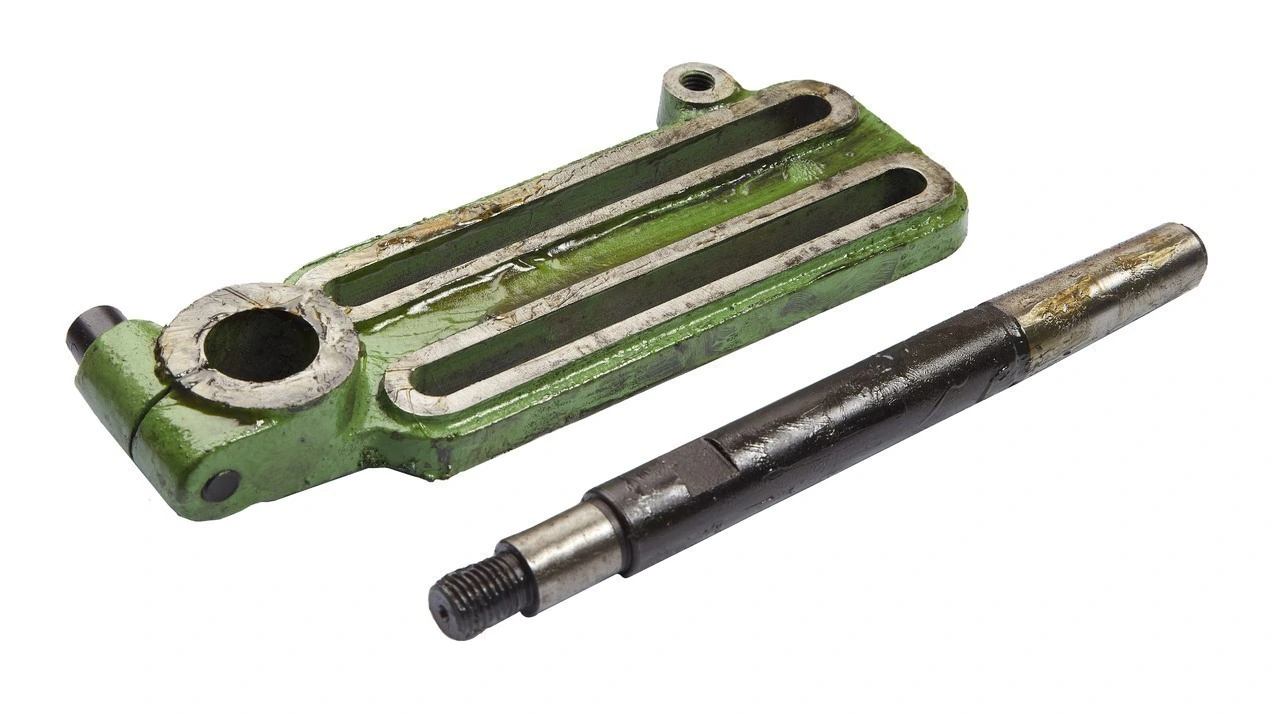

Кронштейн

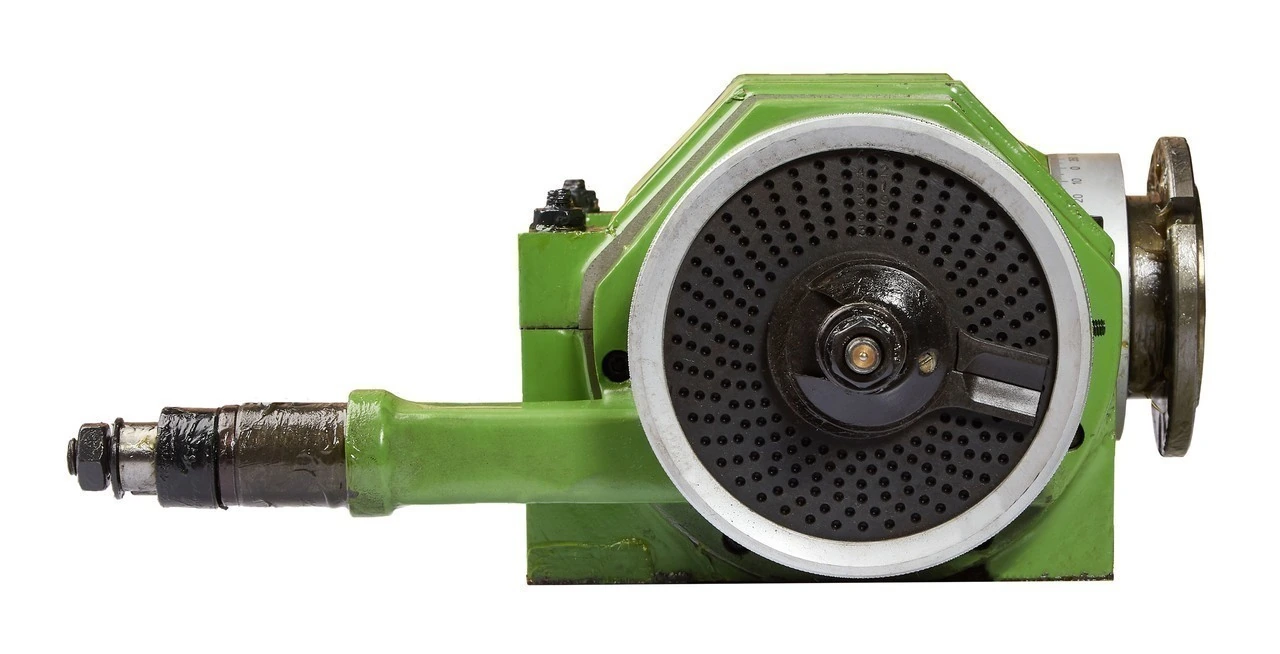

Делительная пластина

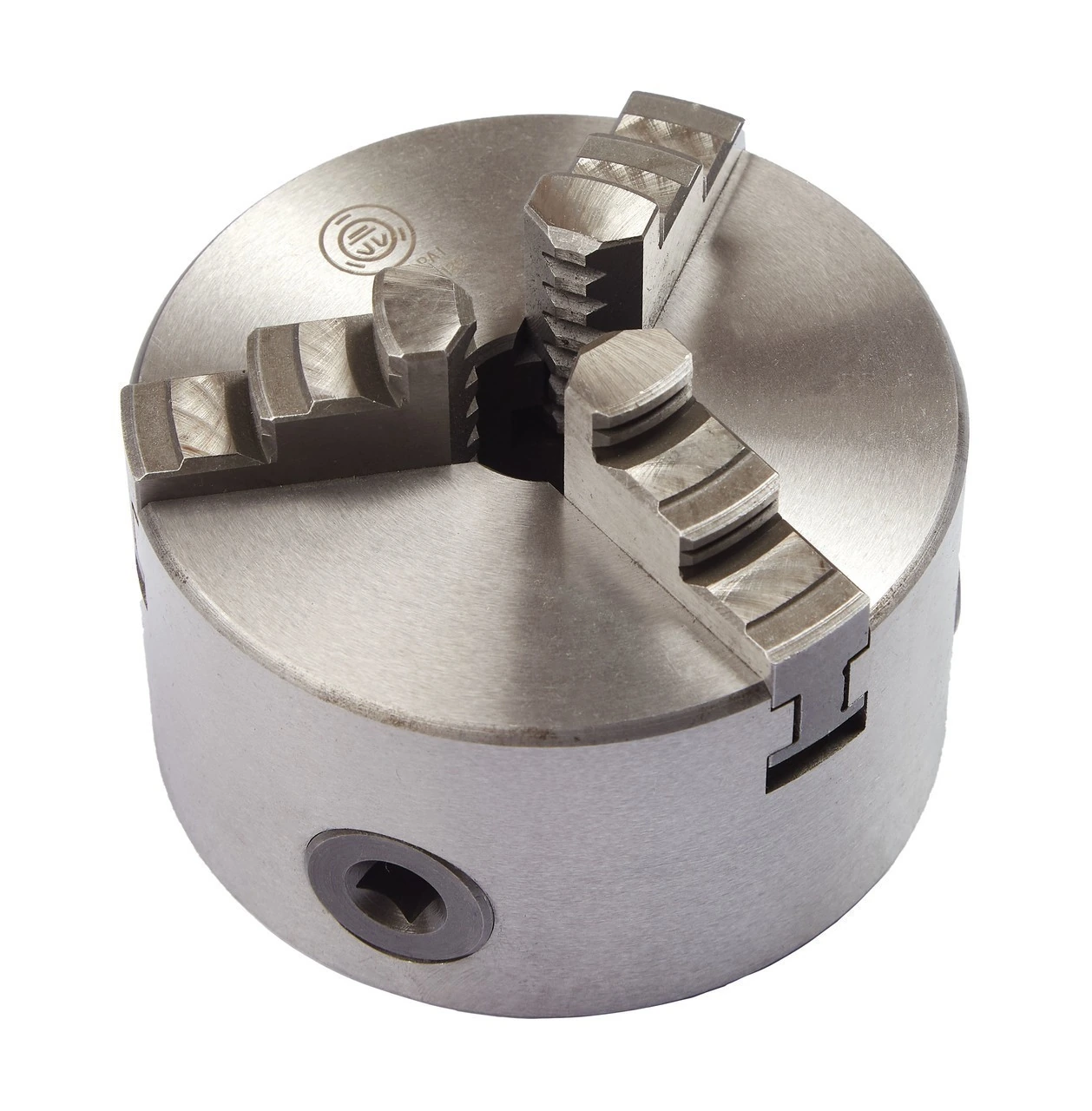

Трехкулачковый самоцентрирующийся патрон
Техническая документация
