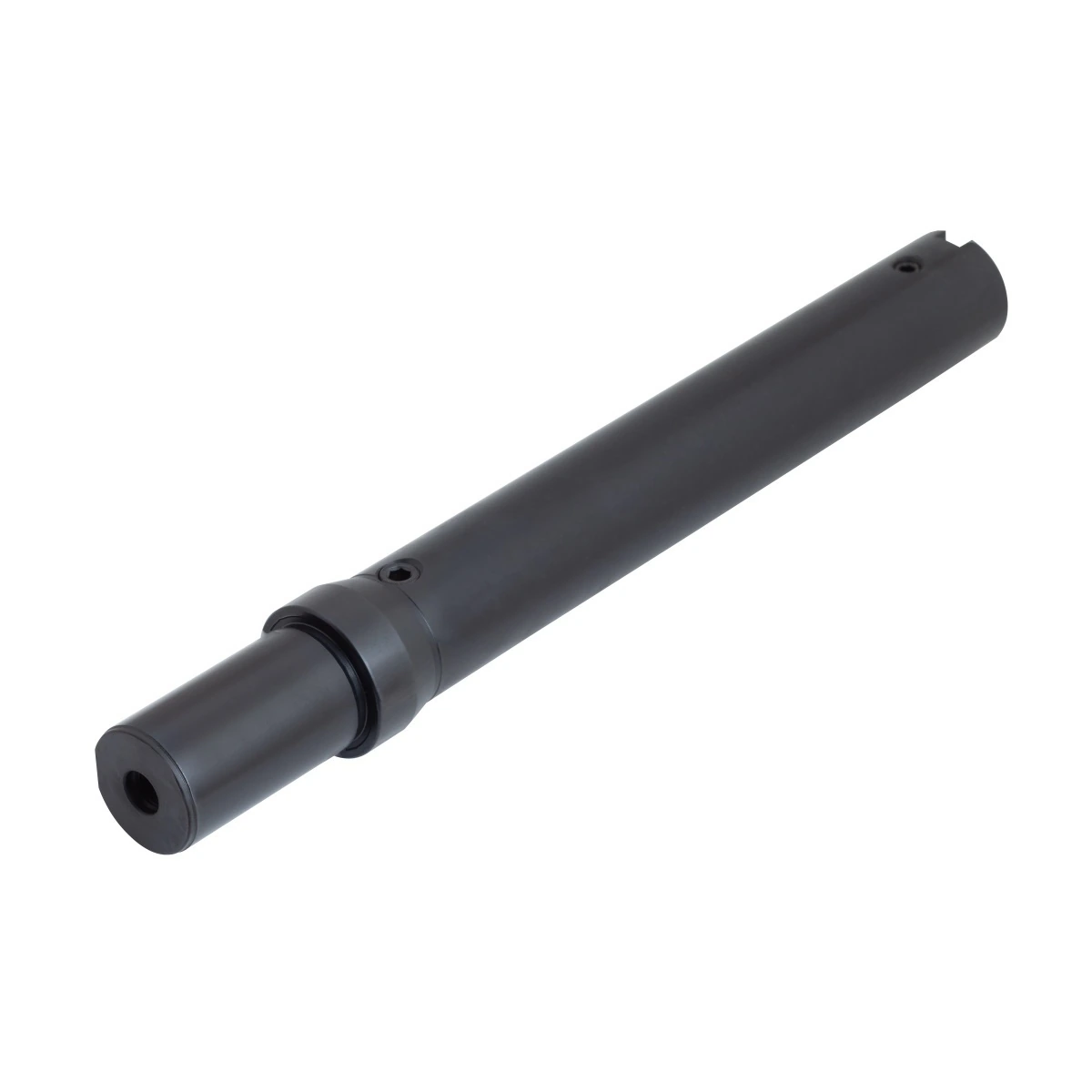

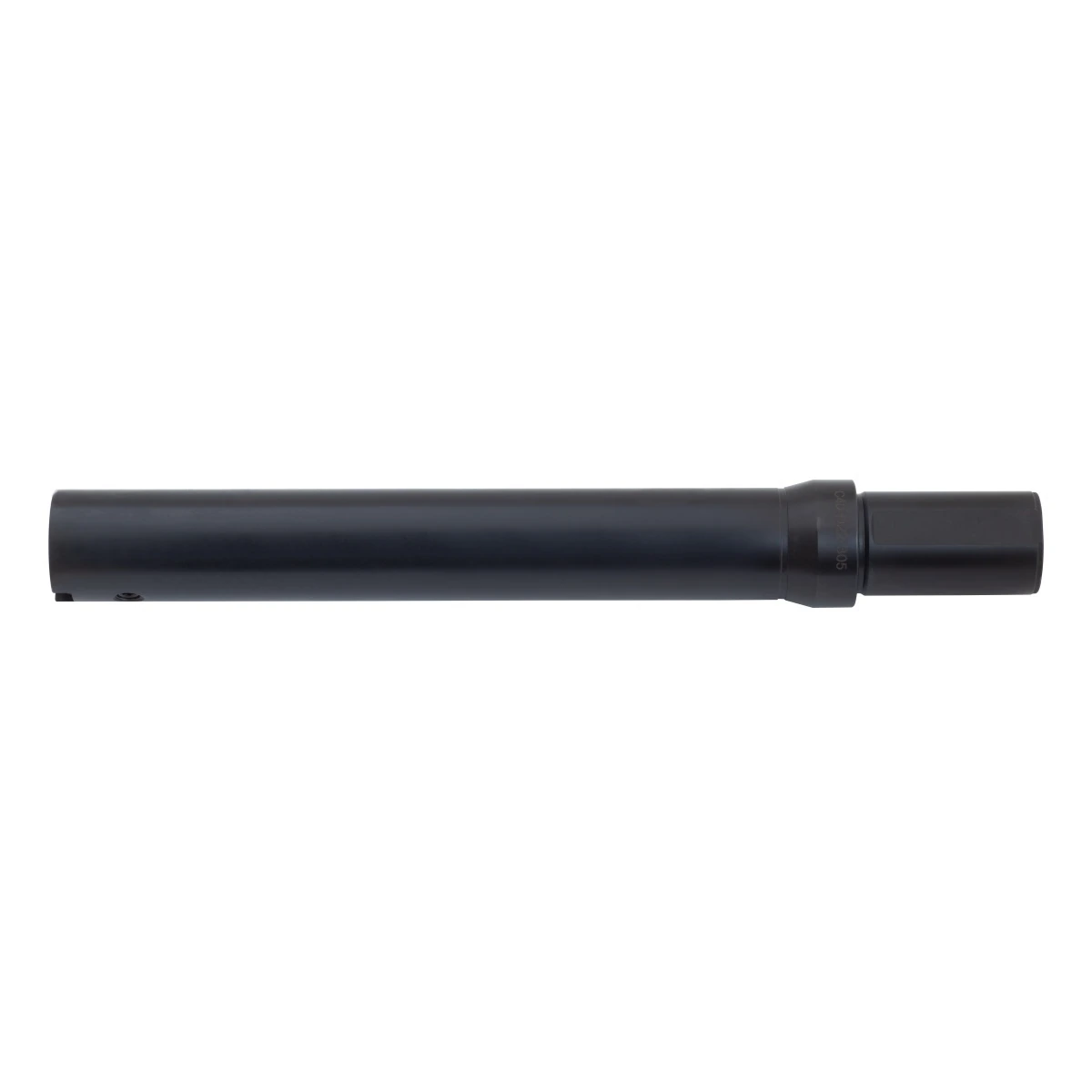

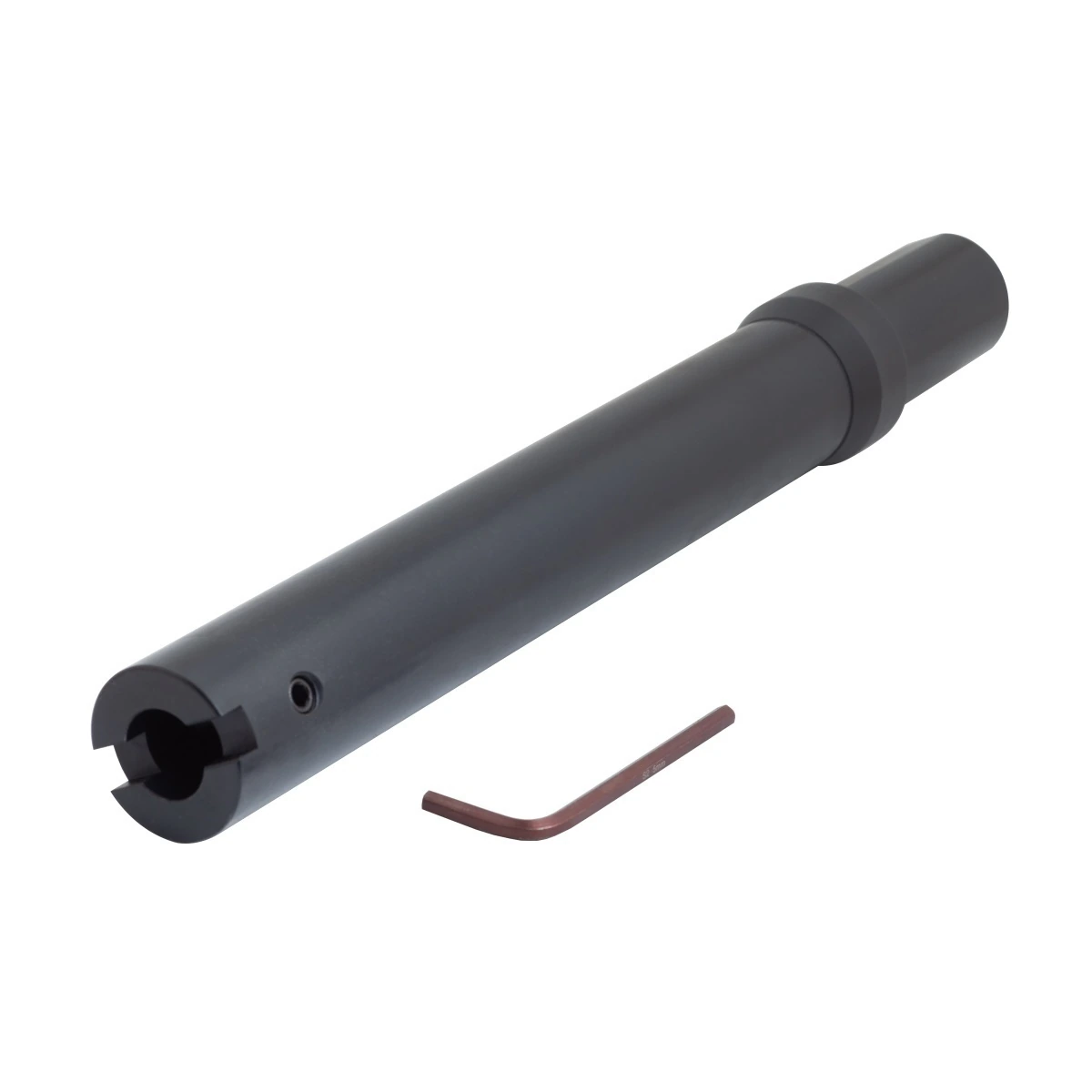

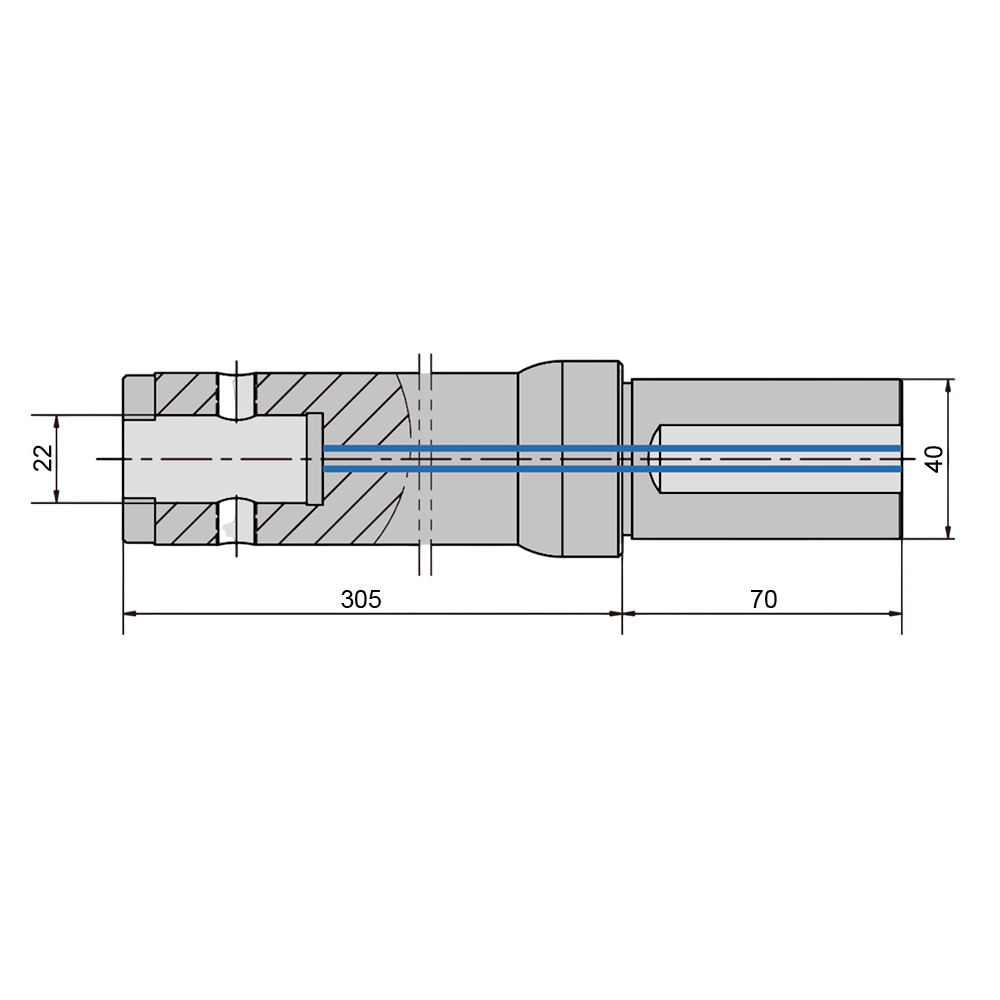

C40-D22-305 державка для сверла (z) Qtool

Державка-удлинитель для корпусного сверла — специальное приспособление, предназначенное для надёжной фиксации и точного позиционирования инструмента на токарных, расточных и фрезерных станках. Она используется в составе оснастки с креплением Weldon (DK), позволяет увеличить вылет рабочего инструмента и обеспечивает его жёсткую фиксацию при выполнении сверлильных, расточных и подрезных операций.

Державка-удлинитель расширяет функциональные возможности оборудования, обеспечивая:
- Увеличение рабочей длины инструмента без потери жёсткости.
- Точное центрирование сверла, минимизирующее биения и вибрации.
- Стабильное крепление для обработки сложных деталей с высокими требованиями к геометрии.

Державка-удлинитель выполняется в виде пустотелой трубчатой втулки с резьбовыми и фиксирующими элементами, изготовленной из термоулучшенной стали с высокими механическими характеристиками.

Основные компоненты:

1. Корпус (основная втулка)
Изготовлен из термоулучшенной стали с твёрдостью 38–42 HRC для обеспечения высокой прочности, износостойкости и устойчивости к деформациям.
Имеет точную внутреннюю обработку для плотного прилегания инструмента и минимизации люфтов.
Оснащён регулируемым механизмом фиксации, позволяющим быстро и надёжно закрепить сверло на требуемую глубину.

2. Крепление Weldon (DK)
Стандартное конусное крепление (обычно DK-25, DK-30 или DK-40), обеспечивающее быструю и надёжную установку державки в оснастку токарного станка.
Позволяет заменять инструмент без дополнительных переходников.

3. Удлинительная часть
Представляет собой пустотелой стержень, который увеличивает расстояние от крепления до рабочей части сверла.
Обладает высокой жёсткостью, исключая прогиб и вибрации даже при обработке на высоких скоростях.

4. Внутренний канал для подвода СОЖ
Некоторые модели оснащены встроенным каналом, через который охлаждающая жидкость (СОЖ) подаётся непосредственно к режущей кромке сверла.
Улучшает отвод тепла и стружки, позволяя повысить режимы резания и увеличить стойкость инструмента.

5. Регулировочный механизм
Позволяет плавно изменять длину вылета сверла для точного позиционирования относительно обрабатываемой заготовки.
Облегчает настройку глубины обработки и центрирование инструмента.

Применение
Державка-удлинитель для корпусного сверла используется в следующих операциях:
- Сверление глубоких отверстий (например, в корпусных деталях, втулках, блоках).
- Расточка внутренних и наружных поверхностей с высокой точностью.
- Подрезка торцов и обработка пазов в сложных деталях.
- Обработка заготовок с внутренним охлаждением для увеличения производительности и стойкости инструмента.
