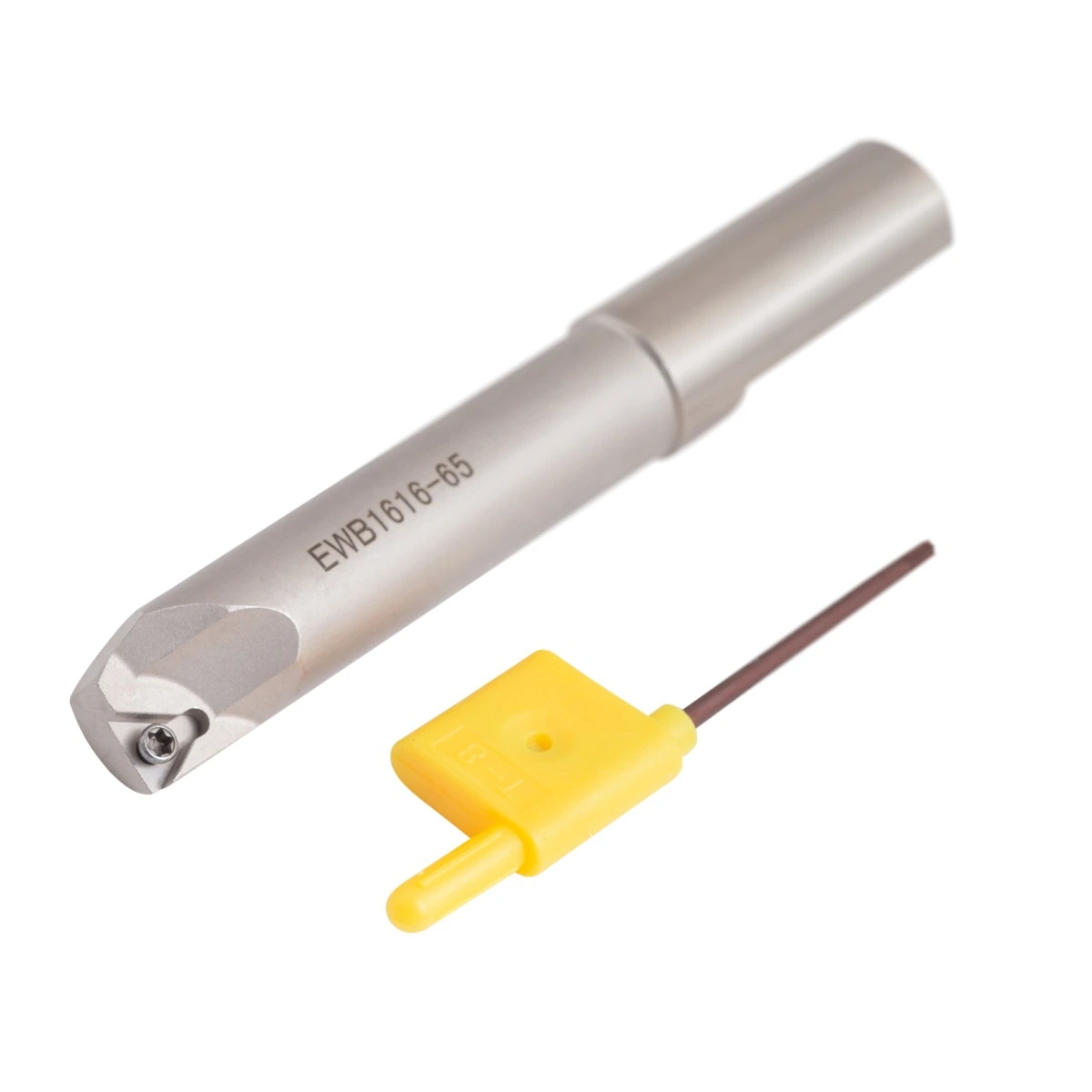

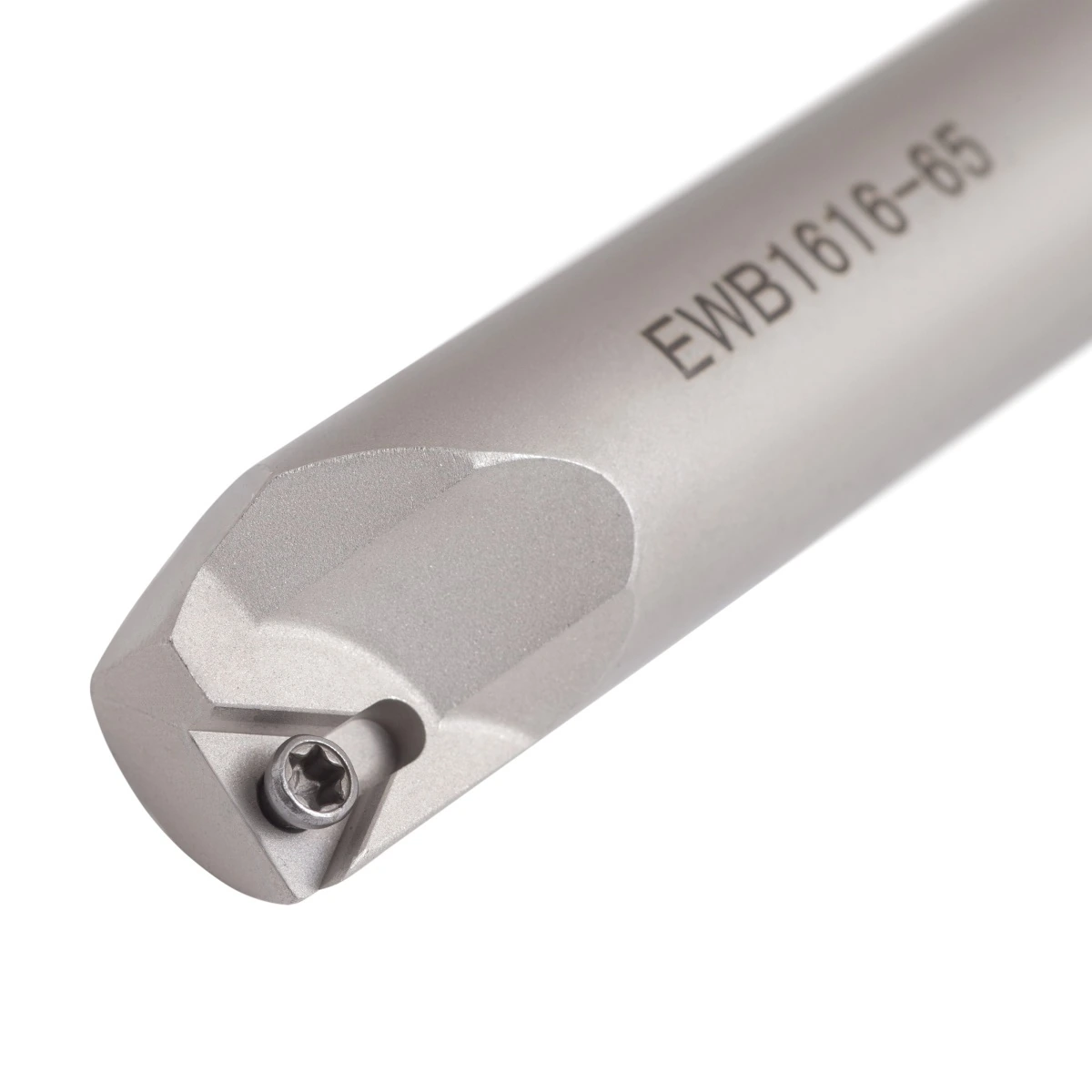

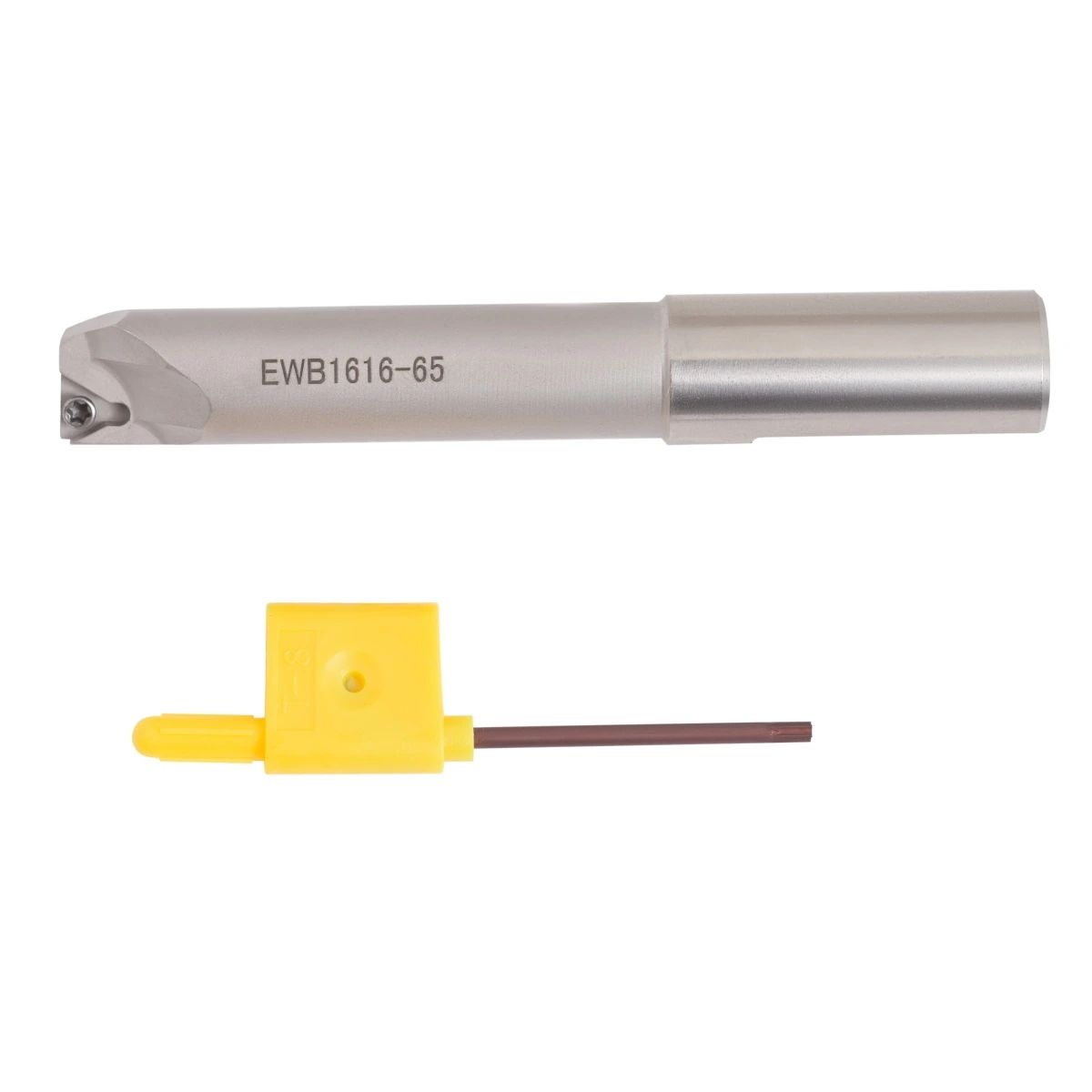

EWB1616-65 борштанга (z) Qtool
Краткое описание параметров инструмента в установленном формате. Для расшифровки воспользуйтесь таблицей (ссылка).
Пример расшифровки стандартной 5-значной маркировки MCLNR:M - тип крепления.
C - форма пластины.
L - форма
при заказе от 15 000 ₽
-
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд -
Краткое описание параметров инструмента в установленном формате. Для расшифровки воспользуйтесь таблицей (ссылка).
Пример расшифровки стандартной 5-значной маркировки MCLNR:
M - тип крепления.
C - форма пластины.
L - формаМарка резца -
Вид точения
-

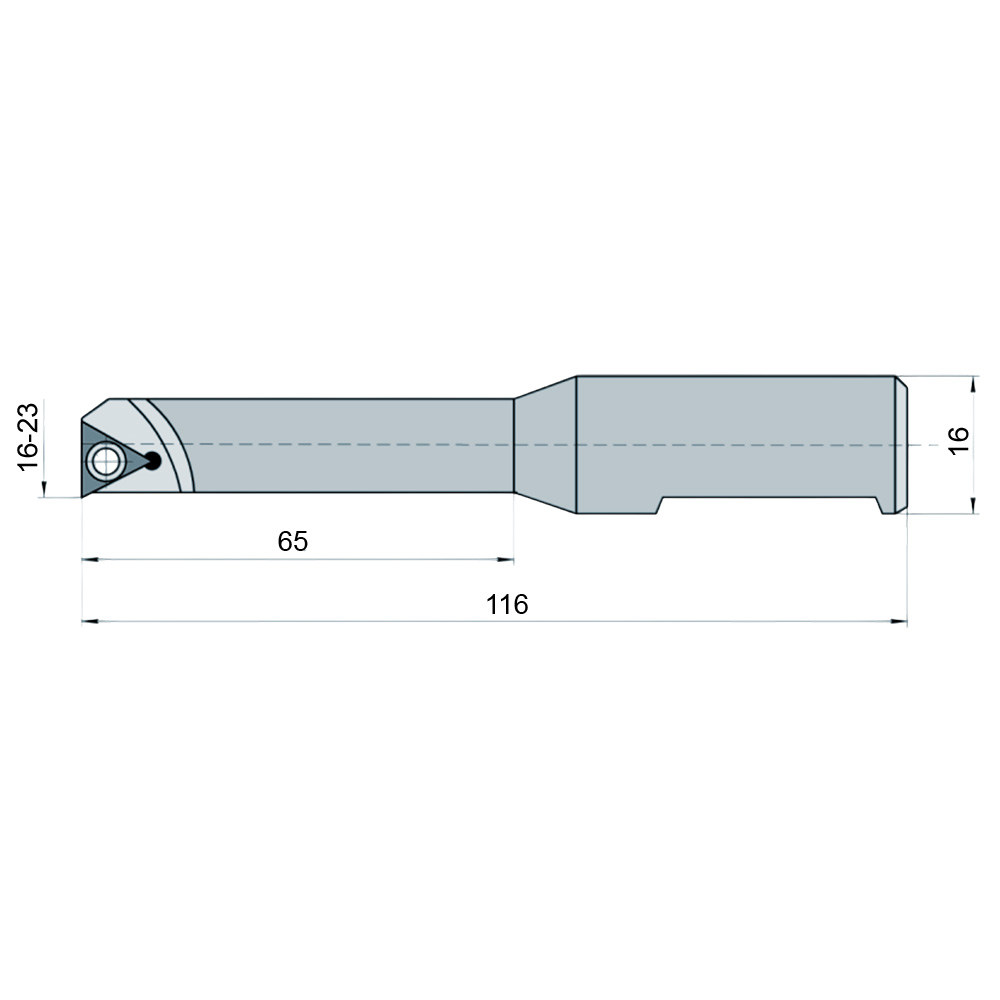

Длина, мм (L)
-
Диаметр державки, (мм) Ød
-
D min растачивания
-
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.Подходящие пластины
-
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.Форма пластины
-
Тип крепления
-
Направление, в котором перемещается инструмент при обработке заготовки: левое – слева направо, правое – справа налево.Направление обработки
-
Размерность винта, используемого для фиксации твердосплавной пластины.ВинтM2.6x6
-
Типоразмер ключа для замены пластины. Инструмент имеет полную совместимость со штатным винтом.КлючТ08
Борштанги используются на токарных, фрезерных станках и в расточных головках. Они изготавливаются с высокой точностью, так как предназначены для крепления в расточных головках или оправках.
Крепежная часть борштанги имеет лыску и соответствует классам точности h6-h7. В крепежной части также есть выборка для возможности закрепления оправки с креплением Weldon или для крепления в расточных оправках.
На токарных станках борштанги крепятся в оправках для осевого инструмента. Расточка производится так же, как и обычным расточным резцом, без подачи охлаждающей жидкости (СОЖ).
Единственное ограничение — это уменьшенная глубина резания и подача, так как эти борштанги предназначены для чистовой обработки.
На фрезерных станках борштанги устанавливаются в оснастку для крепления осевого инструмента. Затем управляющая программа запускает вращение инструмента и его плунжерное движение. Эта функция используется нечасто, поскольку прецизионные расточки обычно выполняются на расточных станках. Расточка на фрезерных станках зачастую не обеспечивает достаточной точности.
Применение борштанг со сменными пластинами в расточных системах
Борштанги со сменными пластинами — это детали, которые часто используются в расточных головках. Они представляют собой сменный элемент, который вставляется в расточную головку.
Борштангу можно настроить на определённый размер с помощью установочного кольца и механизма регулировки расточной головки. Это позволяет устранить различные погрешности и люфты в расточной системе. Благодаря сменности борштанг легко изменять параметры расточенных отверстий.
