TR5DE-110 11х71х12x118 TIALN сверло твердосплавное Qtool

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 67294

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

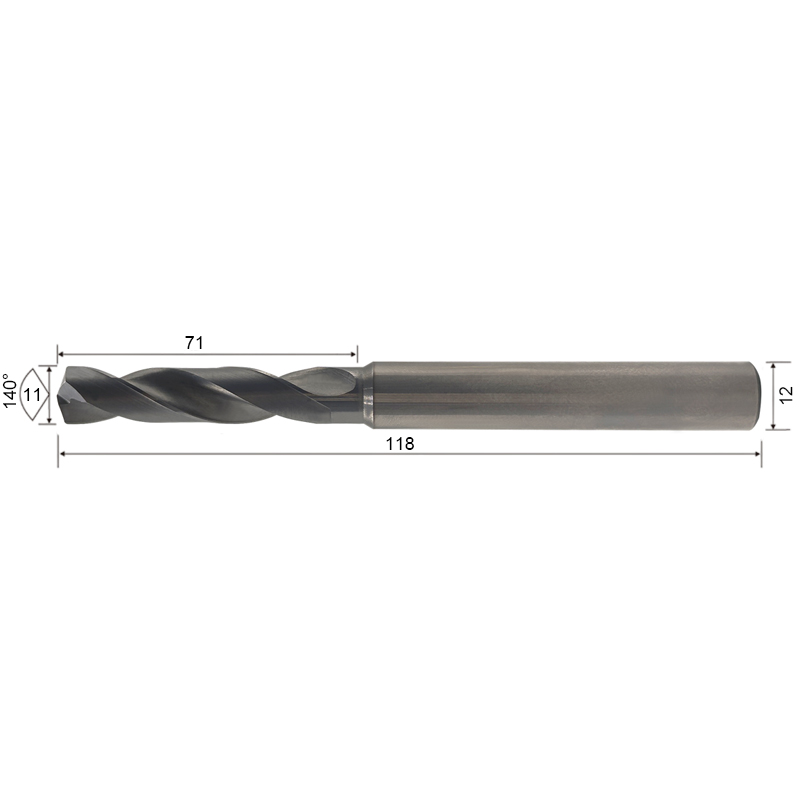

Фото 1: TR5DE-110 11х71х12x118 TIALN сверло твердосплавное Qtool

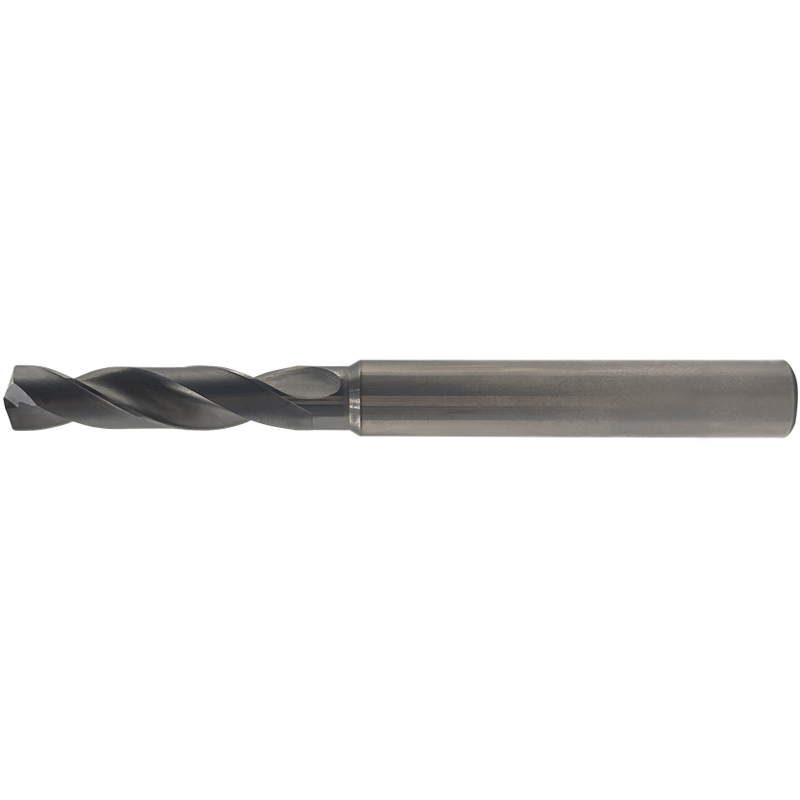

Фото 2: TR5DE-110 11х71х12x118 TIALN сверло твердосплавное Qtool

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

118

Все характеристики

Цены указаны с НДС

2 777 ₽ | шт

Предзаказ

Наличие:
в пути

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

11
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

71
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

118
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний

Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

Super MG
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Диаметр хвостовика сверла, d

12
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

00-00069729
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

*TR5DE

Описание

Сверло из карбида вольфрама - антиадгезионное покрытие, которое уменьшает химическую реакцию между инструментом и материалом, предотвращая образование наростов, которые приводят к сколам и влияют на точность сверления. Эффективно снижает коэффициент трения между инструментом и материалом. Подходит для обычной обработки, штамповки, производства автозапчастей, авиационных и других материалов. Для обработки твёрдых материалов до HRC 55.
Угол наклона спирали сверла - 30 градусов.
Кол-во зубьев - 2.
Класс точности хвостовика h6: 0/-0.0005
Класс точности сверла m7: +0.007~+0.025

Обрабатываемый материал:
- закалённые стали с твёрдостью 32 ≤ HRC ≤ 55;
- нержавеющая сталь с HRC ≤ 48;
- фиолетовая медь.
