DC160-05-10.000F1-WJ30ET сверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47568

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

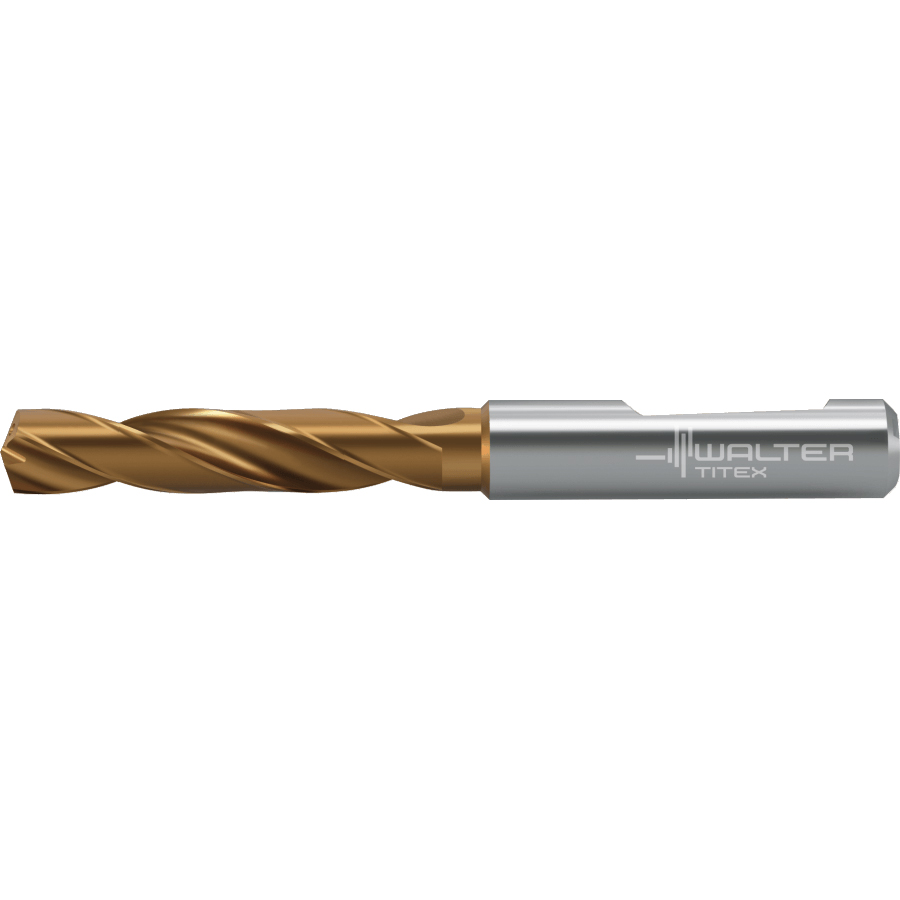

dc160-05-10.000f1-wj30et твердосплавное сверло

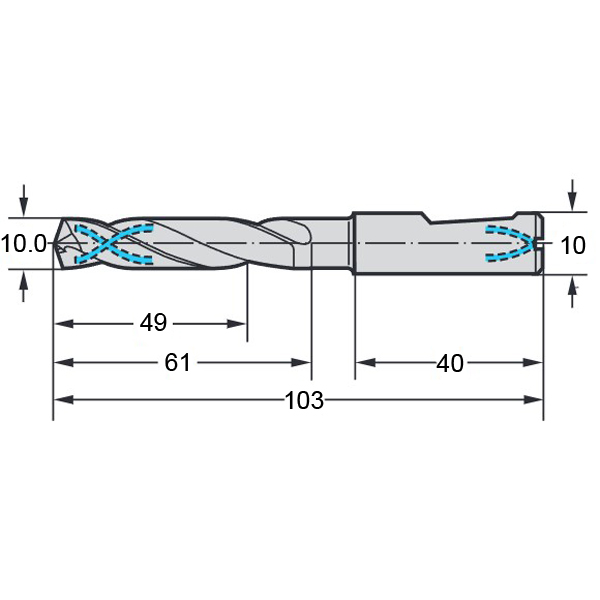

dc160-05-10.000f1-wj30et схема твердосплавного сверла с размерами

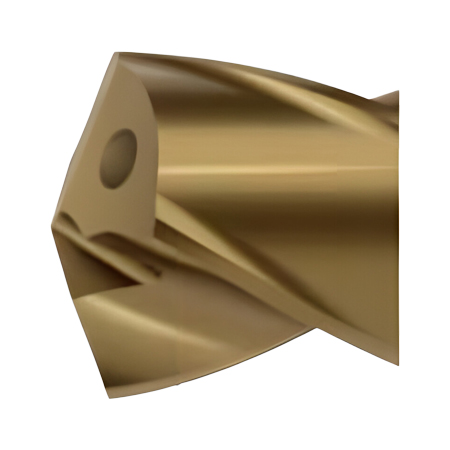

dc160-05-10.000f1-wj30et твердосплавное сверло с 4 ленточками для быстрого зацепления в отверстии

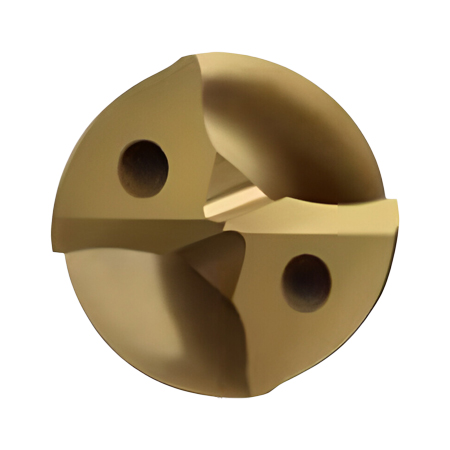

dc160-05-10.000f1-wj30et твердосплавное сверло с отверстиями подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

103

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

10
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

49
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

103

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiSiAlCrN/AlTiN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

DC160 Advance

Описание

Сверла твердосплавные DC160 Advance с внутренним подводом СОЖ
WJ30ET, K30F TiSiAlCrN/AlTiN (с полным покрытием)
Хвостовик по DIN 6535 HE

Применяются с охлаждением эмульсией, маслом и масляным туманом
Общее машиностроение, производство штампов и пресс-форм, автомобильная и энергетическая промышленность

Преимущества:
– Технология XD: обработка отверстий глубиной до 30×Dc с высочайшей точностью
– Высокая производительность при обработке разных материалов
– Быстрое зацепление в отверстии за счет смещенных направляющих ленточек
– Оптимальная точность позиционирования благодаря новой подточке перемычки
– Широкая область применения

Основная область применения:
- Сталь. Все виды стали и литья, за исключением аустенитной стали
- Чугун Серый чугун, высокопрочный чугун, ковкий литейный чугун, чугун с вермикулярным графитом
- Алюминий и прочие цветные металлы, неметаллические материалы
- Жаропрочные сплавы на основе железа, никеля и кобальта; титан и титановые сплавы

Возможная область применения:
- Нержавеющая аустенитная сталь и аустенитно-ферритная сталь, литьё
- Материалы высокой твёрдости. Закалённая сталь, закалённый чугун, отбелённый чугун
- Прочее пластмассы, стеклопластики и углепластики, графит
