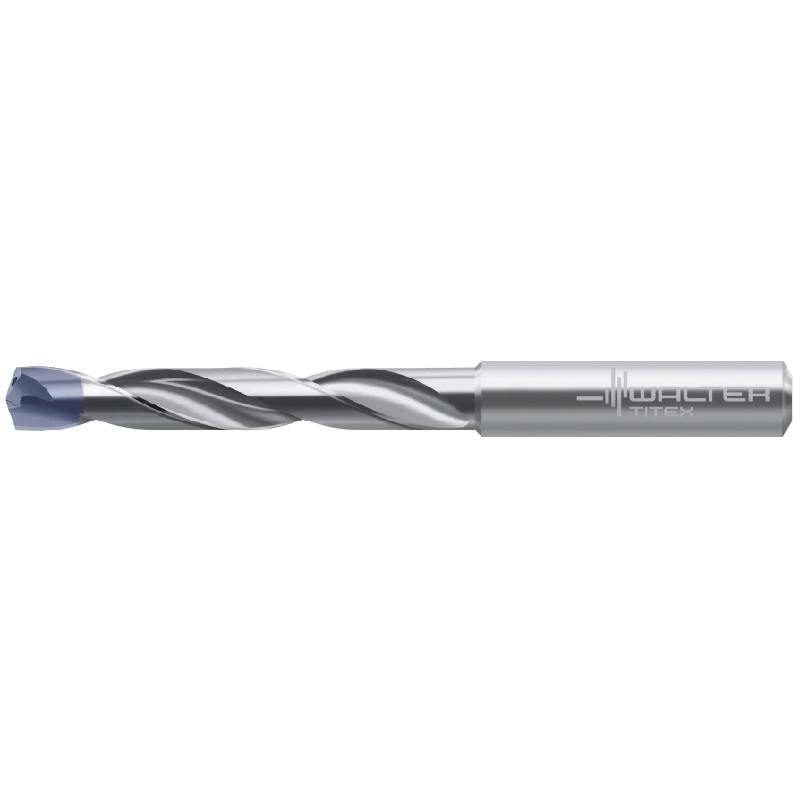

A3393TTP-8.6 сверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47524

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

a3393ttp-8.6 схема твердосплавного сверла с размерами

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

8.6

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

103

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

8.6
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

49
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

103

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

K30F
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TTP
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

A3393TTP

Описание

Высокопроизводительные твёрдосплавные свёрла
Направляющие ленточки обеспечивают оптимальное качество отверстий и снижение трения
Покрытие TTP для максимально высоких режимов резания и повышения производительности
Геометрия канавки гарантирует стабильный отвод стружки и высокую эксплуатационную надёжность
Стандарт DIN6537 L
Хвостовик по DIN 6535 HA
Допуск на D_c: m7
Допуск на d₁: h6

Область применения:
− Обработка материалов ISO M
− Применяются с маслом и эмульсией
− Общее машиностроение, автомобильная, авиационная, медицинская, пищевая, а также нефтегазовая промышленность

Преимущества:
− Малые усилия резания благодаря оригинальной геометрии
− Значительное увеличение производительности по сравнению с универсальными инструментами для обработки отверстий
− Минимальный риск образования заусенцев на входе и выходе
− Превосходное качество обработанной поверхности
− Прочные главные режущие кромки, обеспечивающие высочайшую эксплуатационную надёжность
