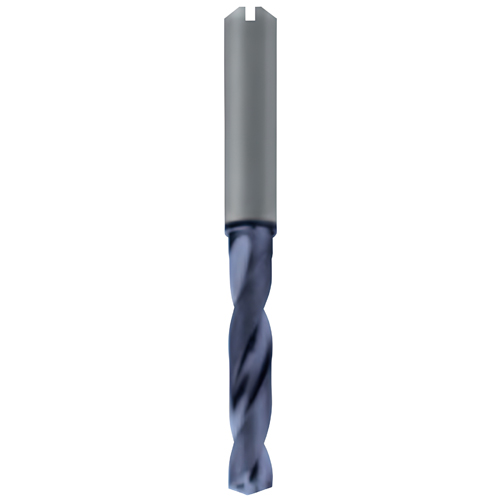

A3285TFL-9.5 сверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47519

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

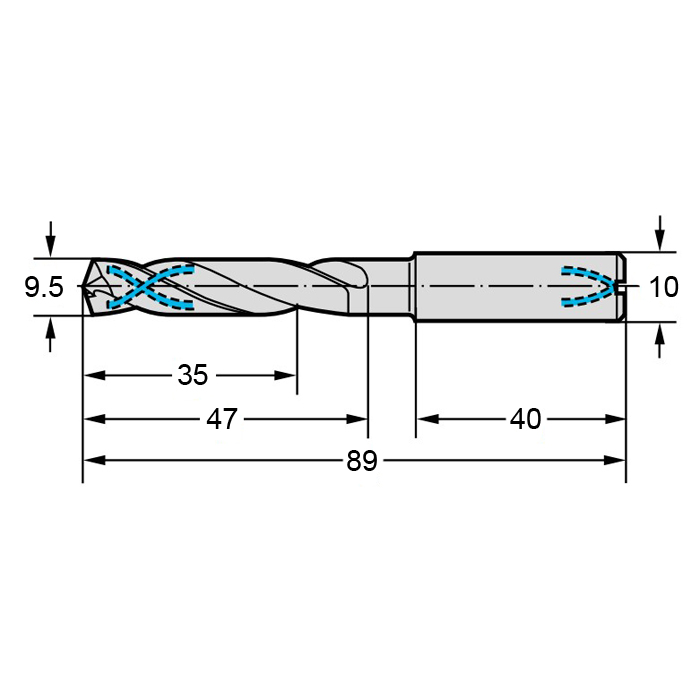

a3285tfl-9.5 схема твердосплавного сверла с размерами

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

9.5

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

9.5
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

35
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

89
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Укороченное

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

K30F
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TFL
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

A3285TFL

Описание

Твердосплавное высокоэффективное сверло, предпочтительно используемое для стальных и чугунных материалов, включая аустенитные нержавеющие и жаропрочные стали, а также для цветных металлов, таких как алюминиевые, медные и магниевые сплавы. жаропрочных сталей, а также для цветных металлов, таких как алюминиевые, медные, цинковые и магниевые сплавы.

Покрытие TINAL FUTURA для обеспечения высоких показателей обработки и исключительной стойкости инструмента.
Стандарт DIN 6537
Правое вращение
Цилиндрический хвостовик DIN 6535 HA
Допуск на d₁: h6
Допуск на D_c: m7

Особенности:
подходят для обработки стали 45 - 55 HRC

Основная область применения:
- Нелегированная и низколегированная сталь
- Высоколегированная сталь и высоколегированная инструментальная сталь
- Нержавеющая сталь ферритная/мартенситная, отожжённая
- Нержавеющая сталь мартенситная, улучшенная
- Нержавеющая сталь аустенитная, дуплексная, аустенитная, упрочнённая (PH)
- Серый чугун
- Чугун с шаровидным графитом, ферритный, перлитный
- Чугун с вермикулярным графитом (CGI)
- Алюминиевые литейные сплавы > 12 % Si
- Медь и медные сплавы (бронза/латунь)
- Титановые сплавы
- Материалы высокой твердости 50 HRC

Возможная область применения:
- Алюминиевые литейные сплавы ≤ 12 % Si
- Вольфрамовые сплавы
- Молибденовые сплавы
- Материалы высокой твердости 55 HRC
