DSM0223G05 YH180 сверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47504

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

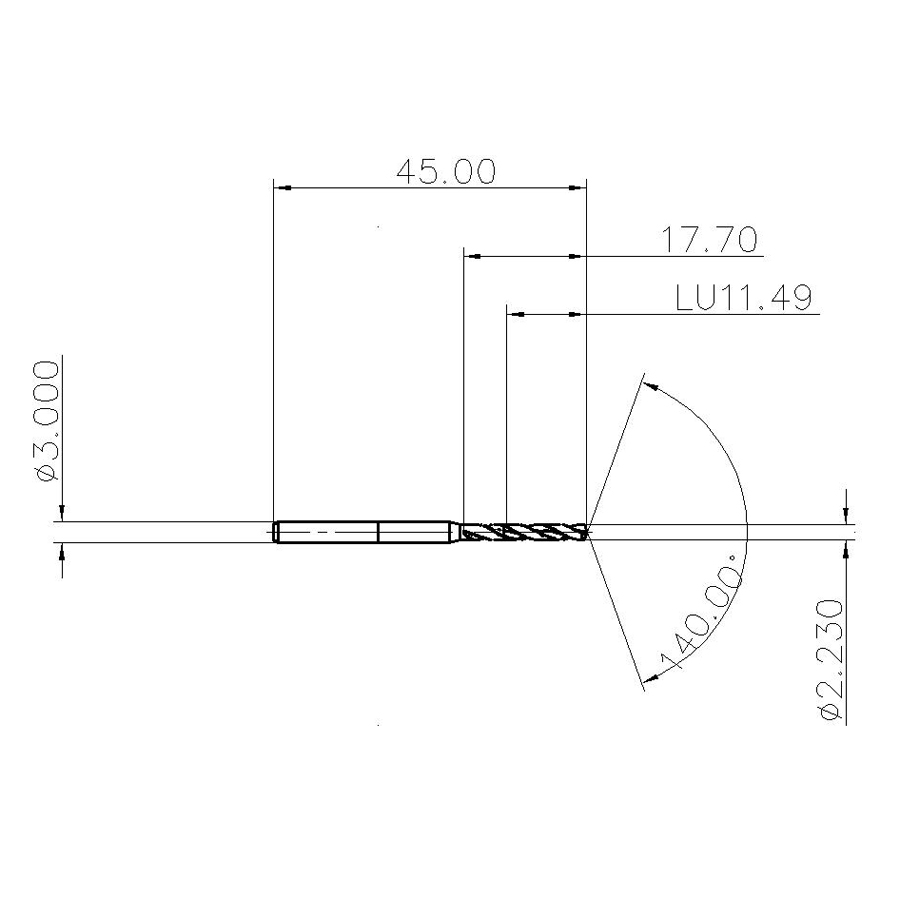

dsm0223g05 yh180 схема твердосплавного сверла с размерами

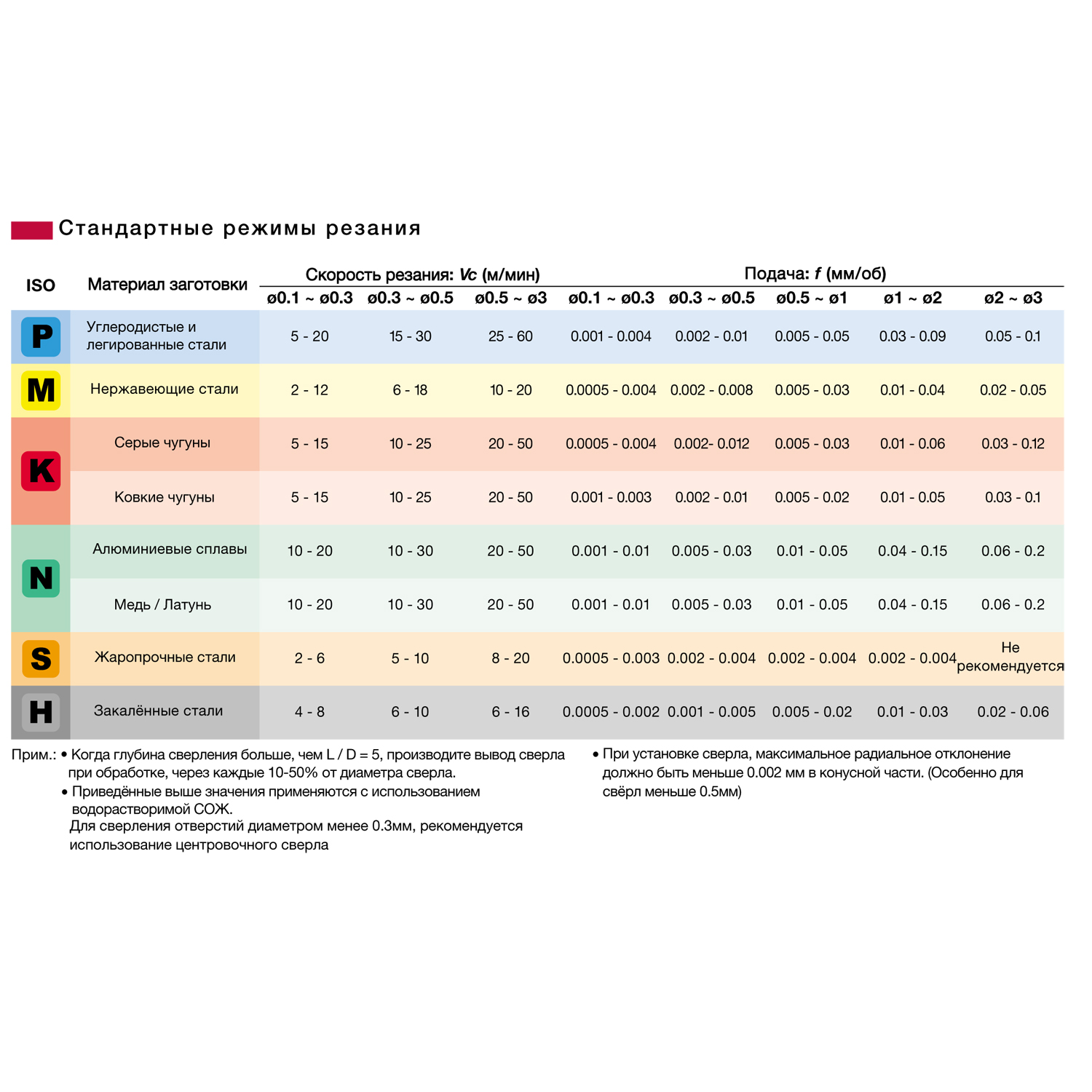

dsm0223g05 yh180 таблица режимов резания

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

2.23

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

17,7

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

2.23
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

17,7
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

45

Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

Ti (C,N)
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

DSM

Описание

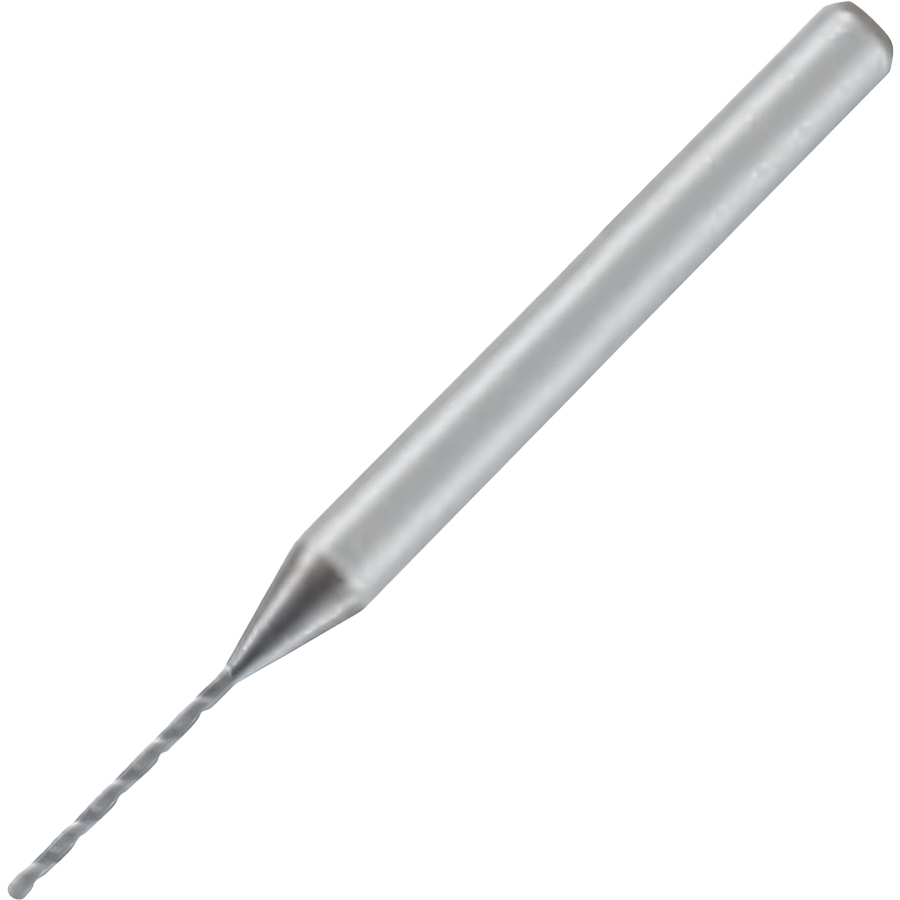

Твёрдосплавное микросверло с стандартным размером хвостовика ∅3 мм, без отверстий для подачи СОЖ.
YH180 (P20 - P35, M20 - M35) Ti(C, N) 1.5 мкм - высокая износостойкость. Подходит для сверления стали и нержавеющей стали.
Допуск на D_c - 0- 0.009
Допуск на D_s - 0- 0.006
