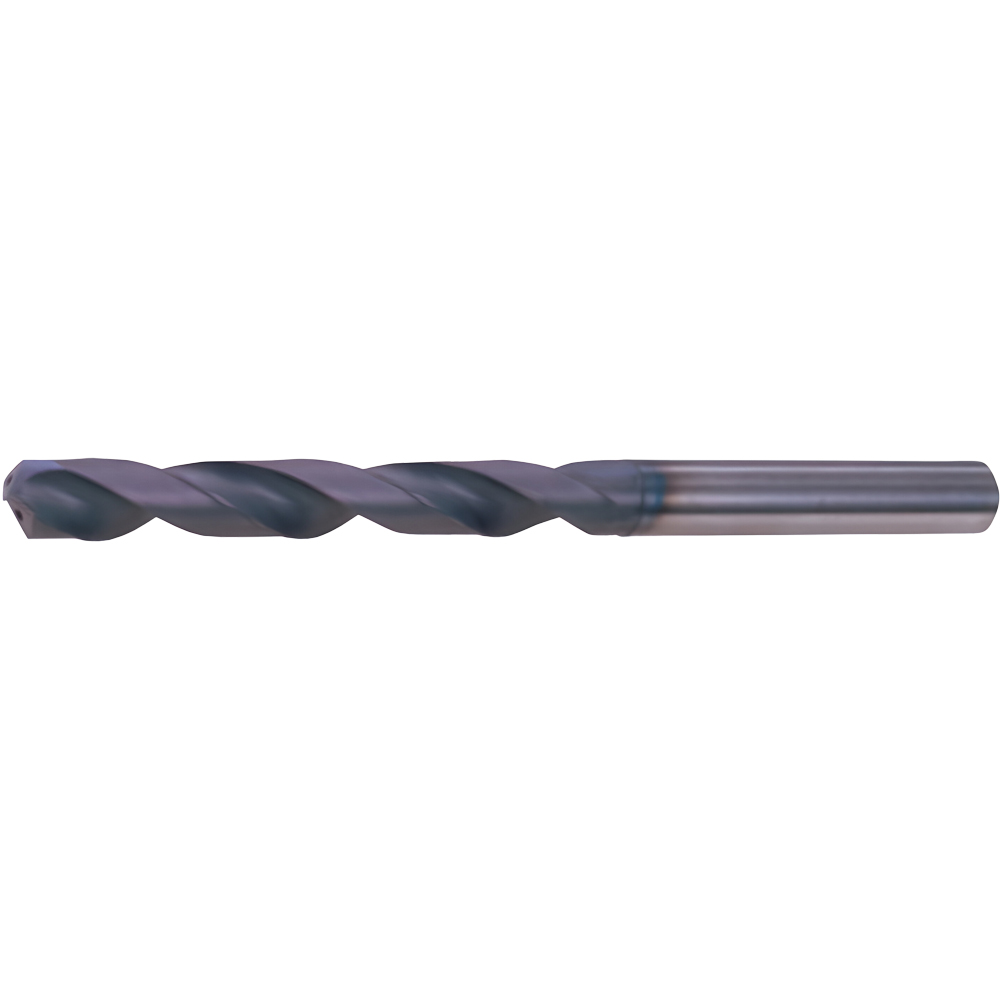

MZS0240MB VP15TF сверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47401

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

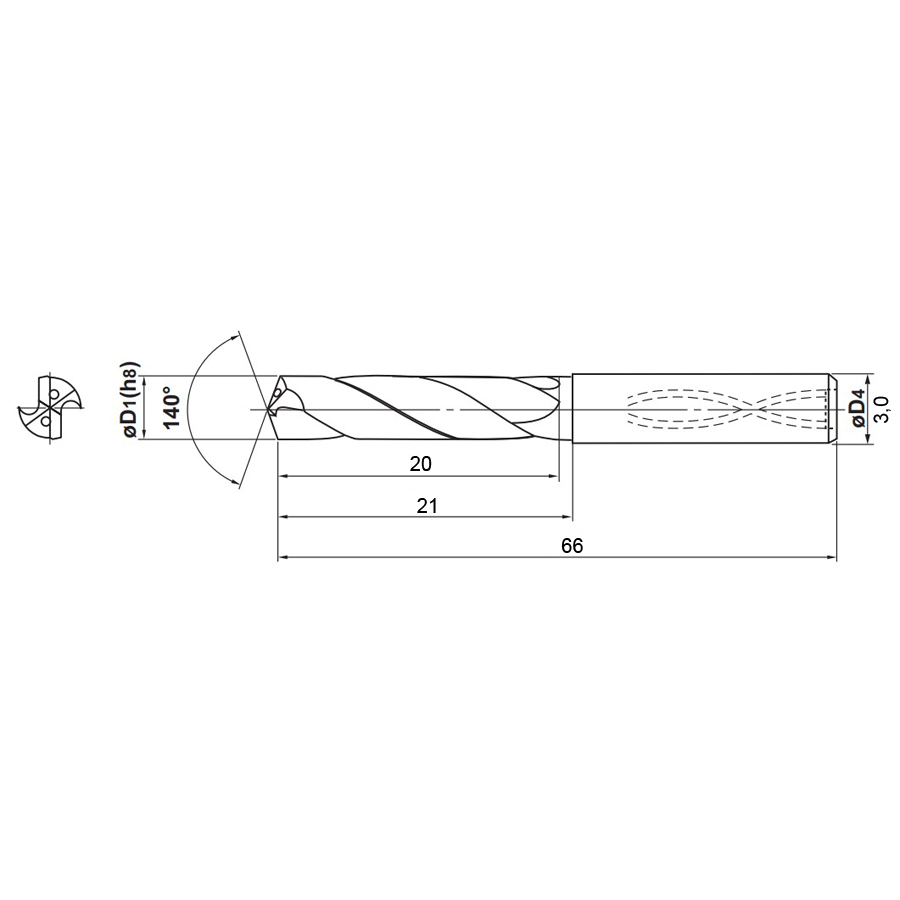

mzs0240mb vp15tf схема твердосплавного сверла с размерами

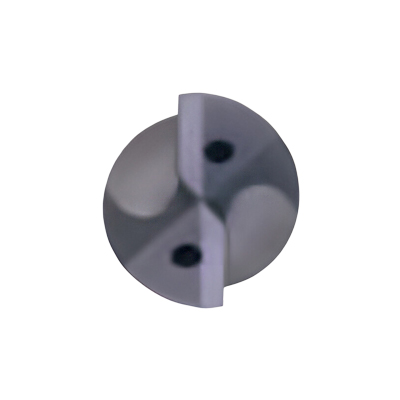

mzs0240mb vp15tf твердосплавное сверло с отверстиями подвода СОЖ

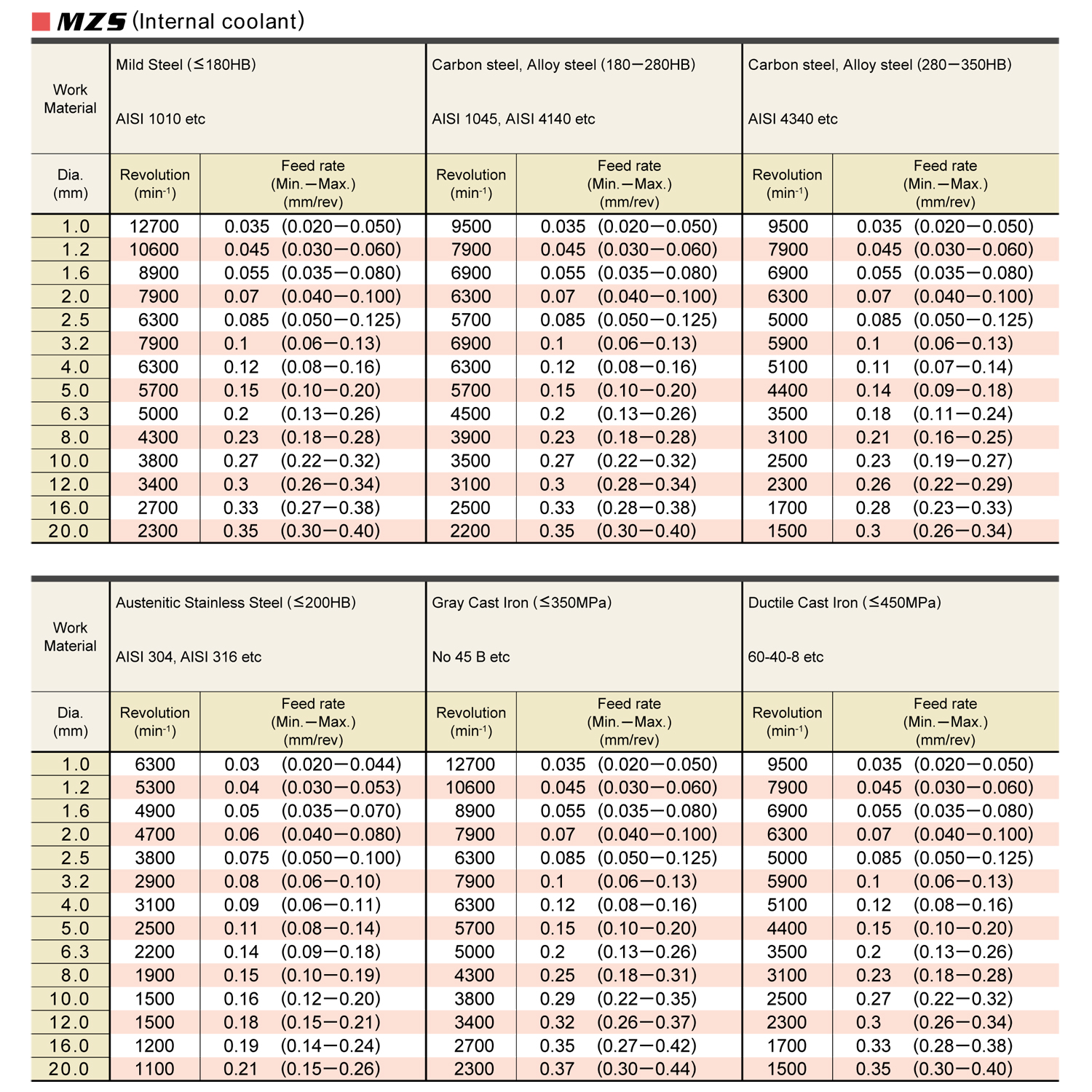

mzs0240mb vp15tf таблица режимов резания лист 1

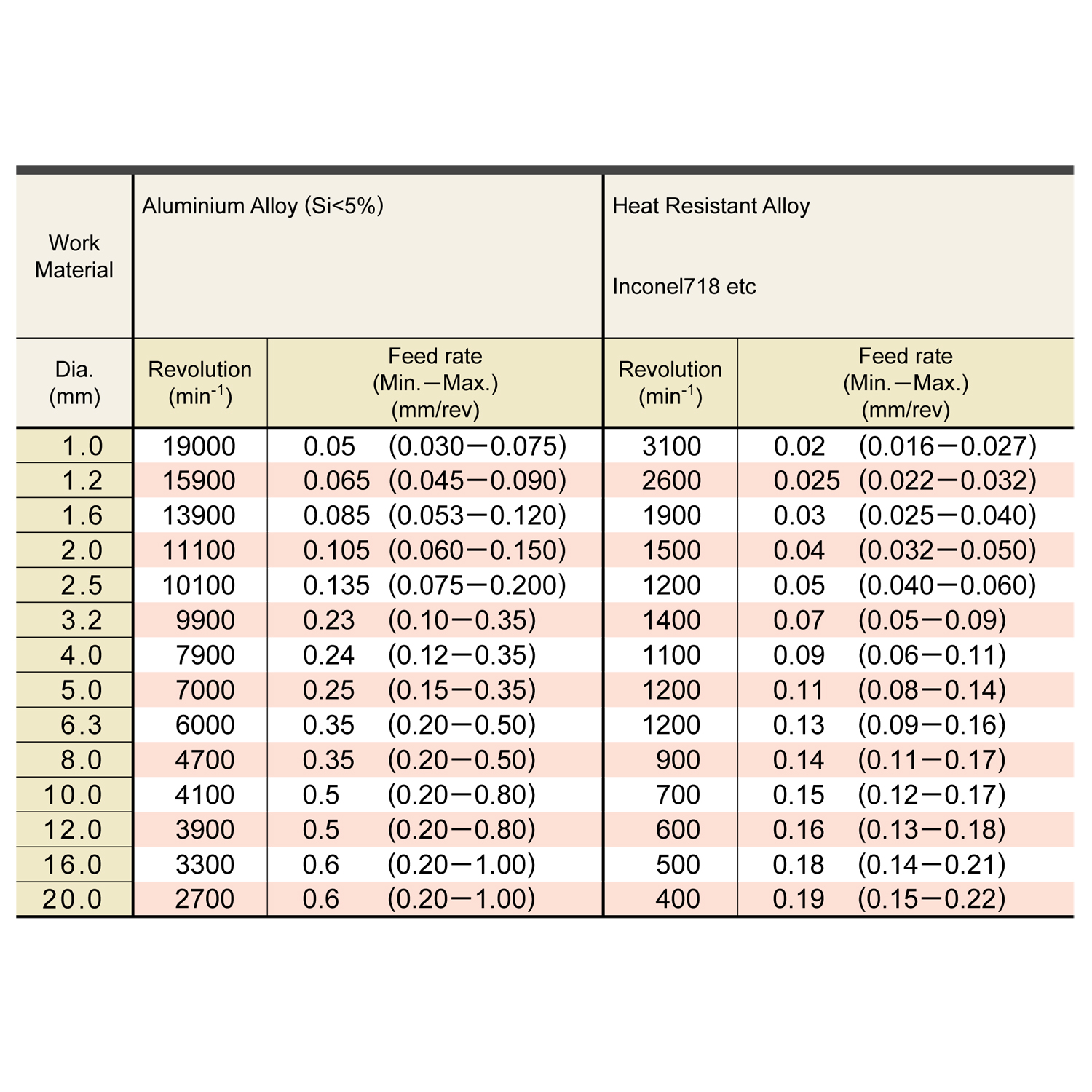

mzs0240mb vp15tf таблица режимов резания лист 2

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

2.4

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

2.4
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

20
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

66

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

AlTiN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

MZS

Описание

Монолитное твердосплавное сверло. Отличное удаление стружки.
Геометрия режущей кромки
X-утончение. Обеспечивает легкое начальное резание, что приводит к высокой точности резания.
Более широкая геометрия режущей кромки. Предотвращает скопление стружки и обеспечивает отличный отвод стружки благодаря большой ширине и глубине флейты.
Прямая режущая кромка. Острая, но прочная прямая режущая кромка.
Режущая кромка с тремя зубьями. Режущая кромка с тремя зубьями обеспечивает легкое пришлифовывание.
Масляное отверстие. Для оптимальной высокоскоростной обработки труднообрабатываемых материалов и сверления глубоких отверстий в станках типа MZS предусмотрено внутреннее отверстие для смазочно-охлаждающей жидкости.

Скорость резания.
- Подходит для обработки на низких и высоких скоростях, в том числе для обработки быстрорежущей стали. диапазон применения для быстрорежущей стали.
- Подходит для работы с широким спектром материалов заготовок от обычных сталей до труднообрабатываемых материалов.
Номинальный допуск на D1: h8 (0 - 0.014)
Номинальный допуск на хвостовик: h6 (0 - 0.006)

Тип MZS может использоваться для термоусадочных держателей.

Обрабатываемый материал:
- Сталь
- Нержавеющая сталь
- Чугун
- Алюминий
- Жаропрочные сплавы
