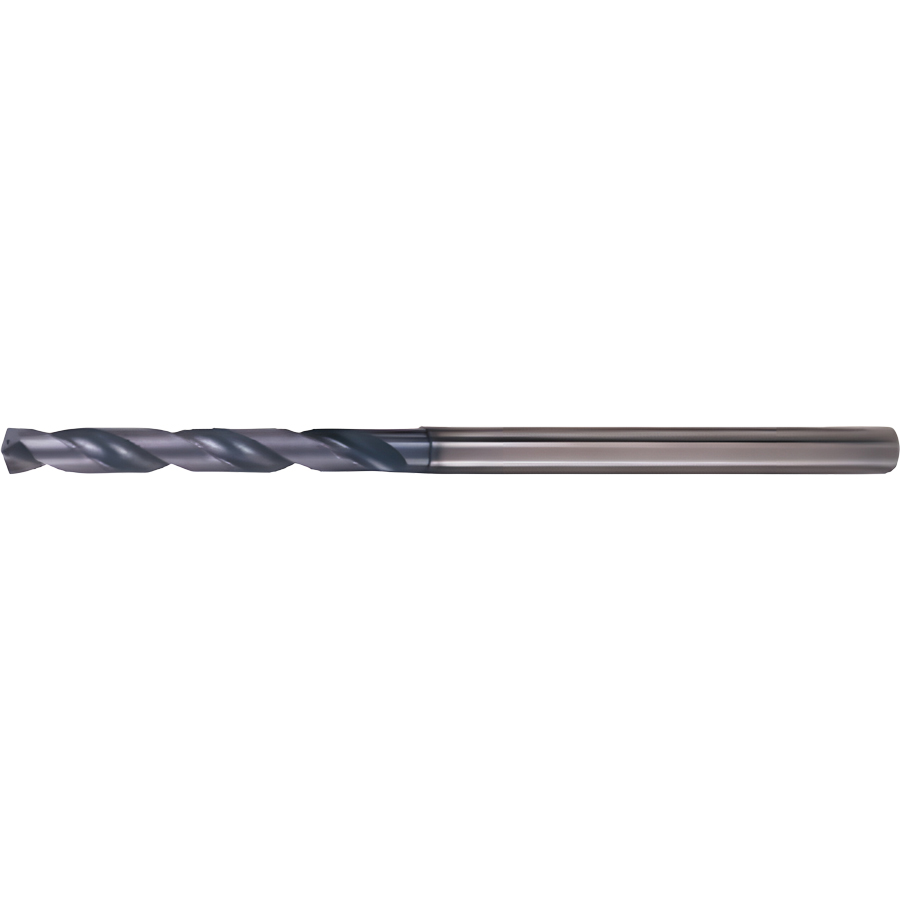

MWS1220LB VP15TF сверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47391

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

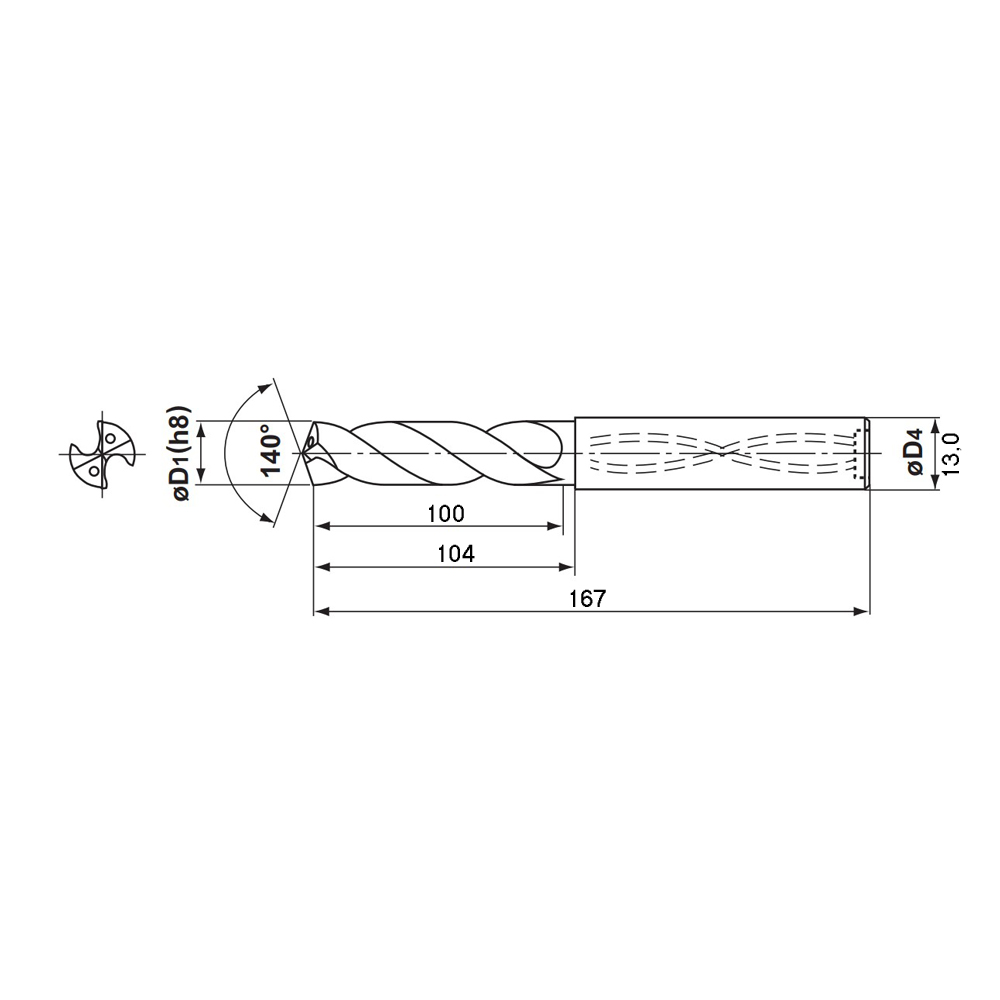

mws1220lb vp15tf схема твердосплавного сверла с размерами

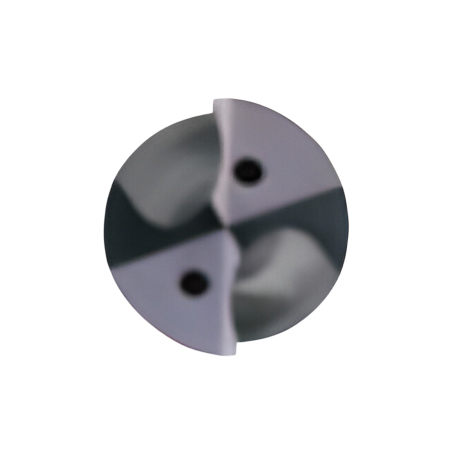

mws1220lb vp15tf твердосплавное сверло с отверстиями подвода СОЖ

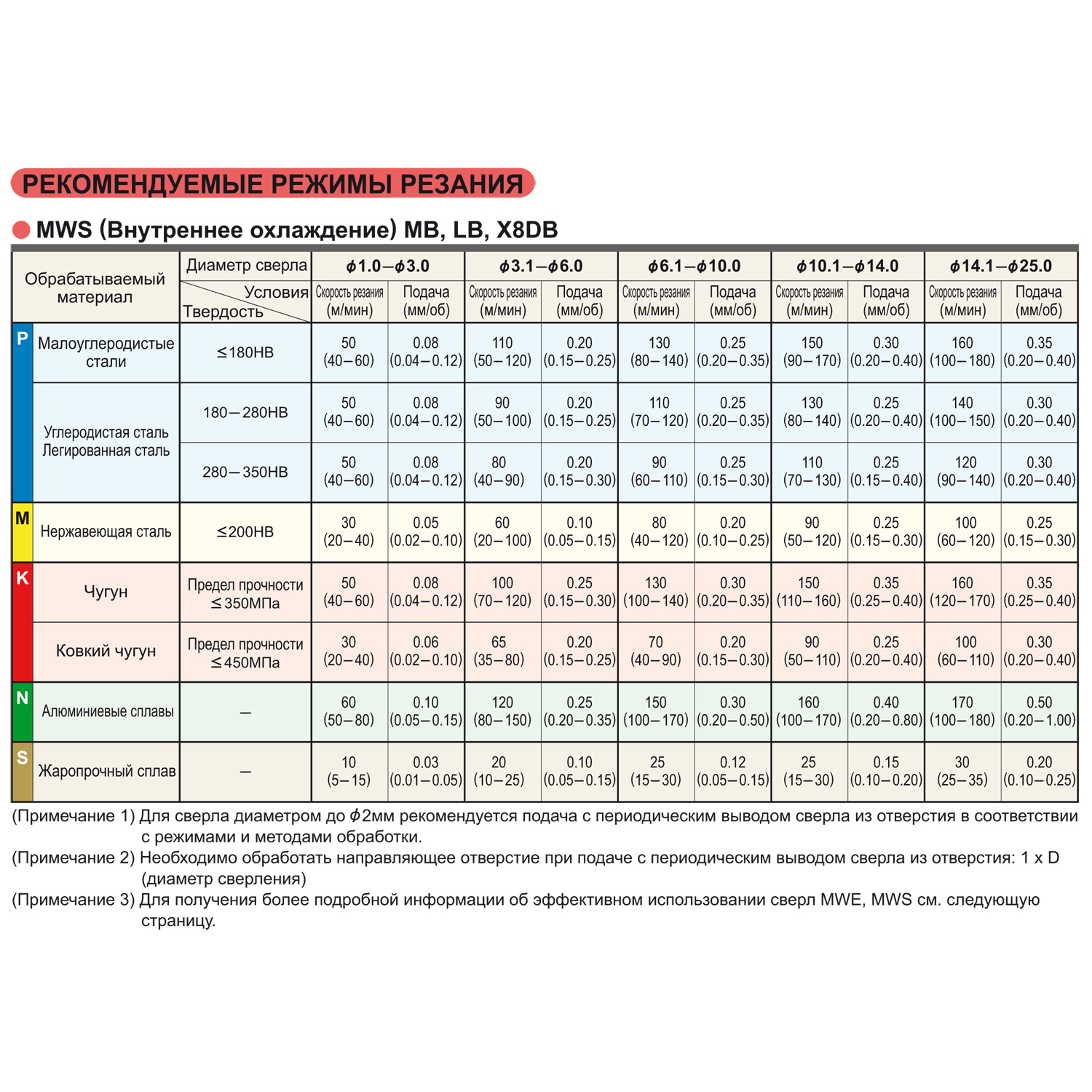

mws1220lb vp15tf таблица режимов резания

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

12.2

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

100

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

167

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

12.2
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

100
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

167

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

MWS

Описание

Монолитное твердосплавное сверло. Применяются для высокоэффективного и высокоточного сверления широкого спектра материалов, от сталей до труднообрабатываемых материалов.
Применяются для низко- и высокоскоростной обработки. Возможно использование для обработки быстрорежущих сталей.
Тип MWS может использоваться для оправок с термозажимом.
Сверло имеет углубление на торце.
X - заострение перемычки используется на поперечной кромке сверла.
UWC - сверхмикрозернистый твердый сплав используется в качестве материала субстрата
Номинальный допуск на D1: (0 - 0.027)
Номинальный допуск на хвостовик: h6 (0 - 0.011)

Обрабатываемый материал:
- Сталь
- Нержавеющая сталь
- Чугун
- Алюминий
- Жаропрочные сплавы
