MVE1220X03S130 DP1020 сверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47343

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

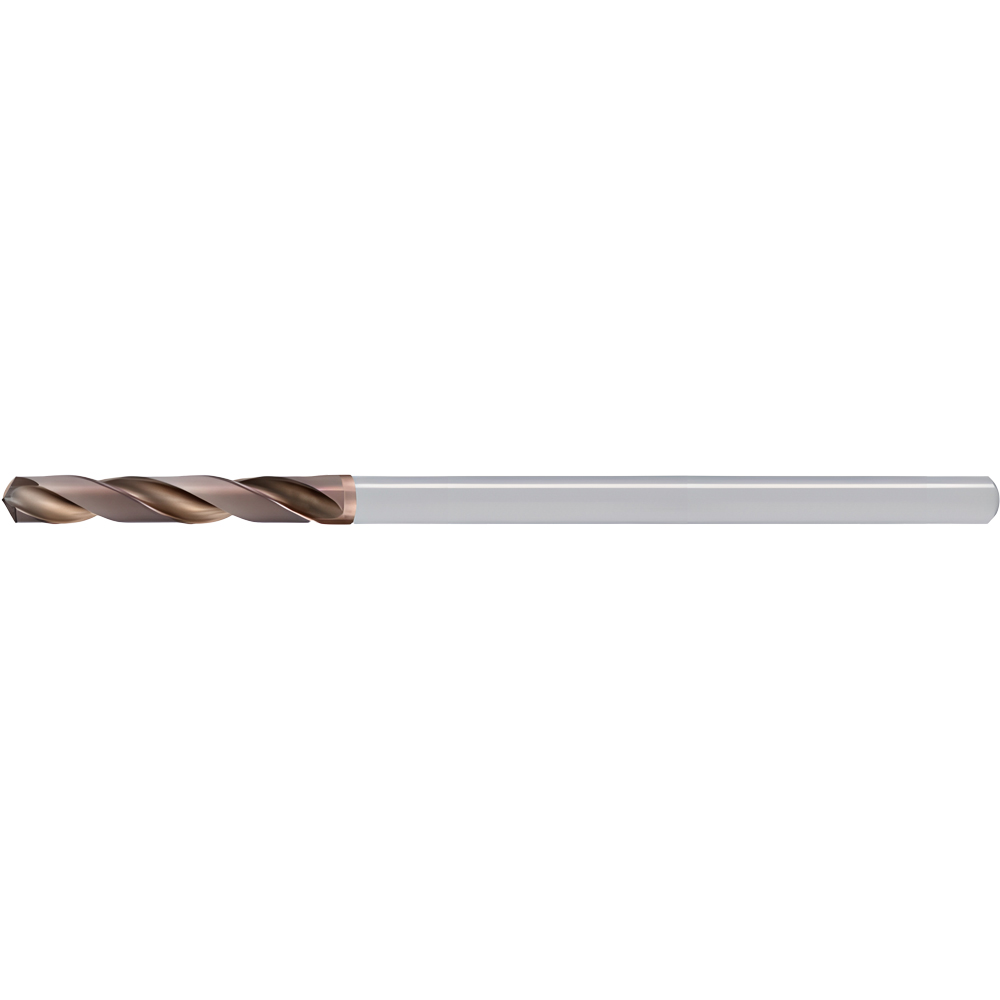

mve1220x03s130 dp1020 твердосплавное сверло

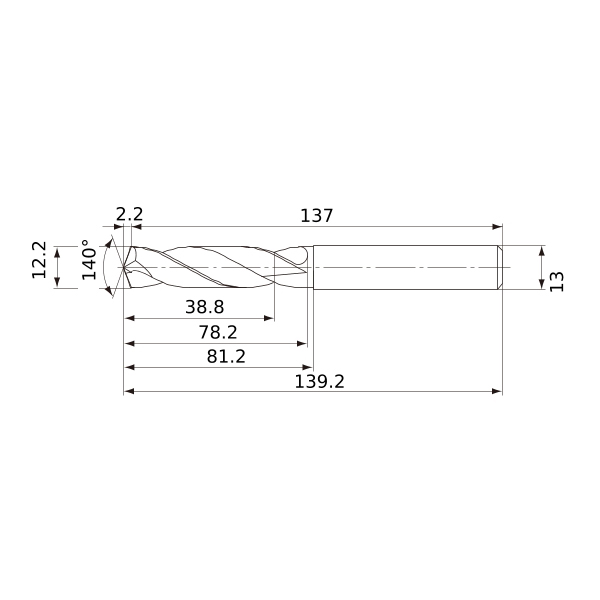

mve1220x03s130 dp1020 схема твердосплавного сверла с размерами

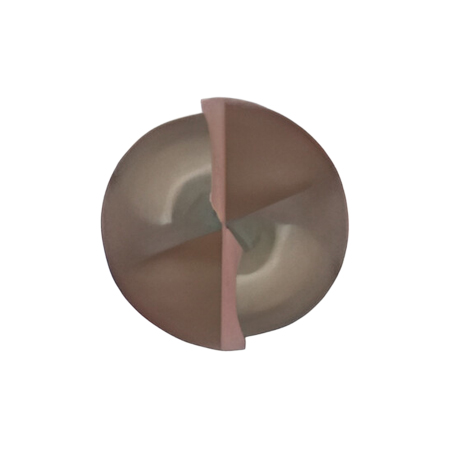

mve1220x03s130 dp1020 твердосплавное сверло без отверстий подвода СОЖ

mve1220x03s130 dp1020 таблица режимов резания

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

12.2

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

38,8

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

139,2

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

12.2
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

38,8
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

139,2

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

AlTiCrN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

MVE

Описание

Твердосплавное сверло нового поколения. Применение новой технологии TRI-cooling с PVD покрытием для сверл обеспечивает длительный срок службы инструмента при работе с широким спектром обрабатываемых материалов.
DP1020 - обладает превосходной износостойкостью с запасом прочности, что сводит к минимуму уменьшение длины сверла при повторном шлифовании.
Волнистая режущая кромка. Уникальная изогнутая кромка сочетает в себе остроту кромки с жесткостью. Эта комбинация контролирует прогрессирование износа по периферии режущей кромки.

Номинальный допуск на D1: h8 (0 - 0.027)
Номинальный допуск на хвостовик: h6 (0 - 0.011)

Обрабатываемый материал:
- Сталь
- Нержавеющая сталь
- Чугун
- Алюминий
- Жаропрочные сплавы
- Твердые материалы
