K411A03750 KF1 сверло твердосплавное под СОЖ
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
KN
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.
Диаметр, мм (D)
9.525
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.
Глубина сверления
5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.
Рабочая длина, Lc
48,7
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.
Общая длина, L
103
Все характеристики
Цена по запросу
Узнать цену
Наличие:
На складе
На складе
Бесплатная доставка
при заказе от 3 000 ₽
при заказе от 3 000 ₽
до ПВЗ ТК вашего города
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалKN
-
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.Диаметр, мм (D)9.525
-
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.
Глубина сверления5xD -
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.Рабочая длина, Lc48,7
-
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.Общая длина, L103
-
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.Тип охлажденияВнутренний
-
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.ПокрытиеБез покрытия
-
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.Угол при вершине, δ130°
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Серия сверлаK411A
Описание

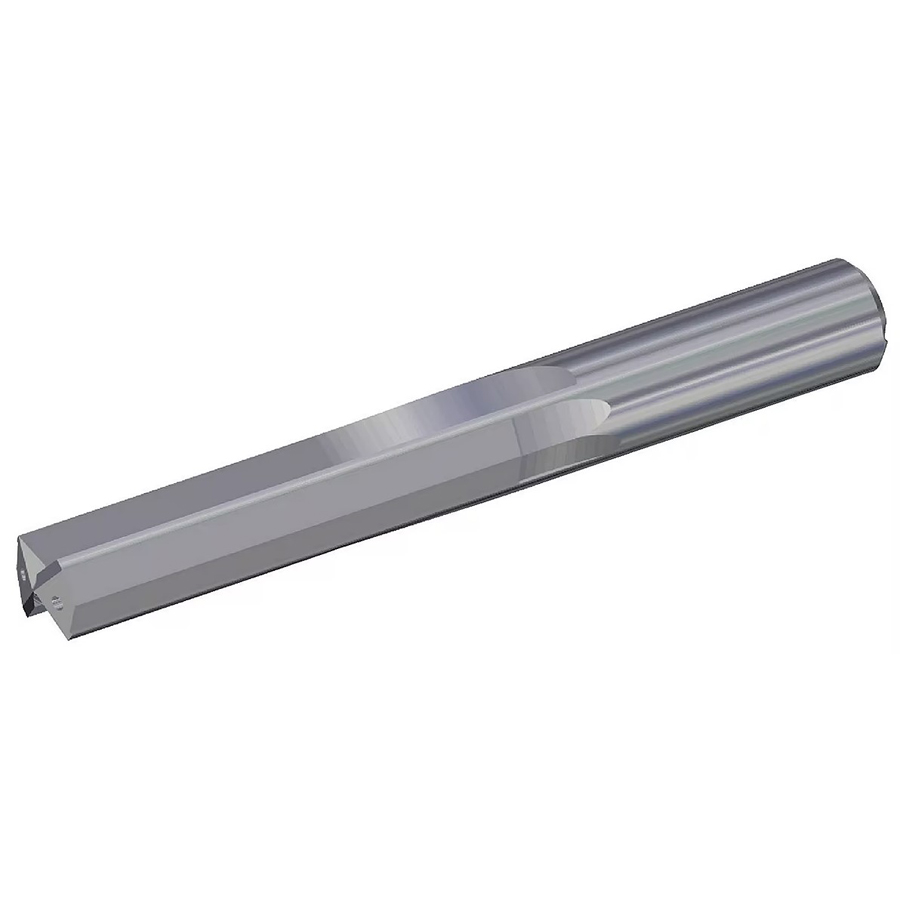

Цельные твердосплавные сверла K411 имеют X-образную вершину с углом 130° и предназначены для обработки серого чугуна, чугуна с шаровидным графитом, а также цветных металлов и алюминиевых сплавов. Рекомендуются для обработки прецизионных отверстий с высоким качеством получаемой поверхности.
Хвостовик DIN 6535 HA прямой цилиндрический, исполнение A.
Номинальный допуск на D1: k6 (0,001/0,010)
Номинальный допуск на хвостовик: h6 (0,000/-0,009)
Стандарт DIN 6537

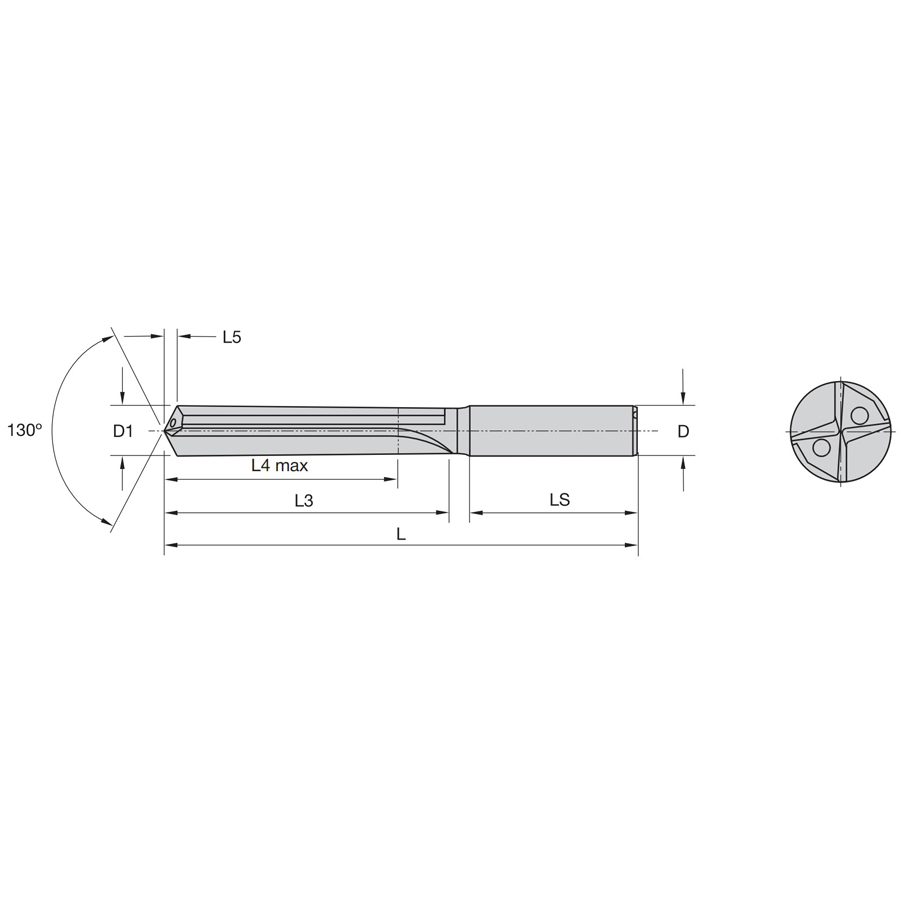

Обозначение на схеме:
Длина хвостовика LS: 40,5 мм
Адаптер / хвостовик / Диаметр отверстия D: 9,525 мм
Длина острия сверла L5: 2,2210 мм
Максимальная глубина сверления L4: 48,7 мм
Длина канавки L3: 60,5 мм
Общая длина L: 103,0 мм
Две режущие кромки с прямыми стружечными канавками.
- Прецизионная форма отверстия, даже при использовании в качестве платформы для ступенчатых сверл сложной геометрии.
- Возможность обработки предварительно сформированных отверстий.

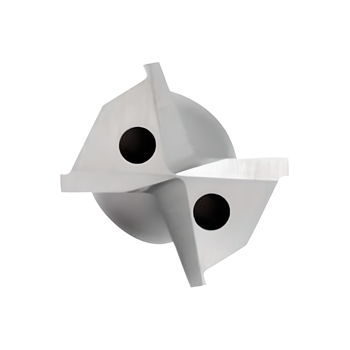

X-образная вершина сверла
- Превосходные центрирующие возможности.
Четырехленточная конструкция
- Наличие дополнительных ленточек повышает качество обработанной поверхности.
- Обработка с высокой точностью по диаметру.
- Возможность обработки пересекающихся отверстий и отверстий с выходом под углом к поверхности.
Износостойкий твердый сплав KF1™
- Высокая стойкость инструмента при обработке абразивных материалов, таких как чугун и алюминиевые сплавы, отлитые под давлением.
- Сплав без покрытия KF1 помогает предотвратить образование нароста на кромках при сверлении алюминия.
Область применения:
- Сверление
- Сверление: выход под углом к поверхности
- Сверление: пакет деталей
- Сверление: Наклонный выход
Основное применение в обрабатываемых материалах:
- Чугун
- Алюминий
Хвостовик DIN 6535 HA прямой цилиндрический, исполнение A.
Номинальный допуск на D1: k6 (0,001/0,010)
Номинальный допуск на хвостовик: h6 (0,000/-0,009)
Стандарт DIN 6537
Обозначение на схеме:
Длина хвостовика LS: 40,5 мм
Адаптер / хвостовик / Диаметр отверстия D: 9,525 мм
Длина острия сверла L5: 2,2210 мм
Максимальная глубина сверления L4: 48,7 мм
Длина канавки L3: 60,5 мм
Общая длина L: 103,0 мм
Две режущие кромки с прямыми стружечными канавками.
- Прецизионная форма отверстия, даже при использовании в качестве платформы для ступенчатых сверл сложной геометрии.
- Возможность обработки предварительно сформированных отверстий.
X-образная вершина сверла
- Превосходные центрирующие возможности.
Четырехленточная конструкция
- Наличие дополнительных ленточек повышает качество обработанной поверхности.
- Обработка с высокой точностью по диаметру.
- Возможность обработки пересекающихся отверстий и отверстий с выходом под углом к поверхности.
Износостойкий твердый сплав KF1™
- Высокая стойкость инструмента при обработке абразивных материалов, таких как чугун и алюминиевые сплавы, отлитые под давлением.
- Сплав без покрытия KF1 помогает предотвратить образование нароста на кромках при сверлении алюминия.
Область применения:
- Сверление
- Сверление: выход под углом к поверхности
- Сверление: пакет деталей
- Сверление: Наклонный выход
Основное применение в обрабатываемых материалах:
- Чугун
- Алюминий
