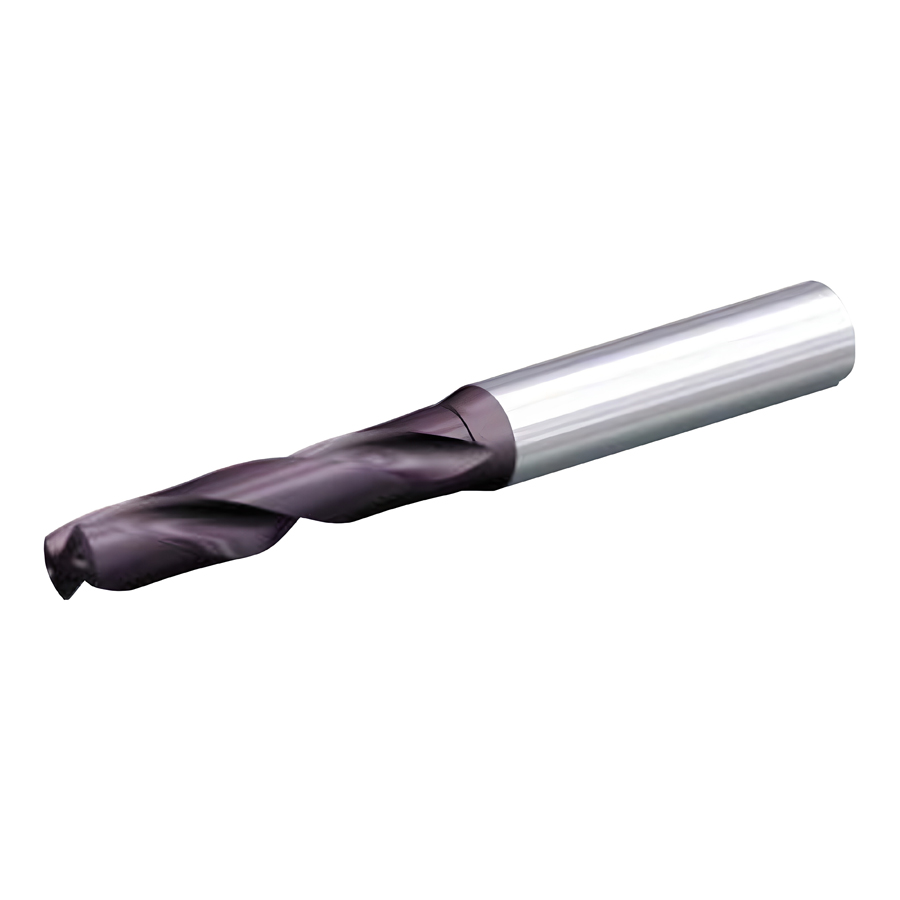

B224A20000HP KC7315 сверло твердосплавное
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
PK
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.
Диаметр, мм (D)
20
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.
Глубина сверления
3xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.
Рабочая длина, Lc
55
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.
Общая длина, L
131
Все характеристики
Цена по запросу
Узнать цену
Наличие:
на складе
на складе
Бесплатная доставка
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPK
-
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.Диаметр, мм (D)20
-
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.
Глубина сверления3xD -
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.Рабочая длина, Lc55
-
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.Общая длина, L131
-
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.ОсобенностиУкороченное
-
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.Тип охлажденияВнутренний
-
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.ПокрытиеTiAlN
-
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.Угол при вершине, δ140°
-
Угол подъёма спирали, λ30°
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Серия сверлаB224A
Описание
Цельные твердосплавные сверла серии B224_HP идеально подходят для высокоскоростного сверления отверстий в деталях из нелегированной и легированной стали. Сверла демонстрируют повышение скорости резания до 100% без снижения стойкости инструмента. Используйте эти сверла для выполнения операций со стандартным внутренним подводом СОЖ или с минимальным ее использованием.
Хвостовик DIN 6535 HA прямой цилиндрический, исполнение A.
Номинальный допуск на D1: m7 (0,008/0,029)
Номинальный допуск на хвостовик: h6 (0,000/-0,013)
Стандарт DIN 6537

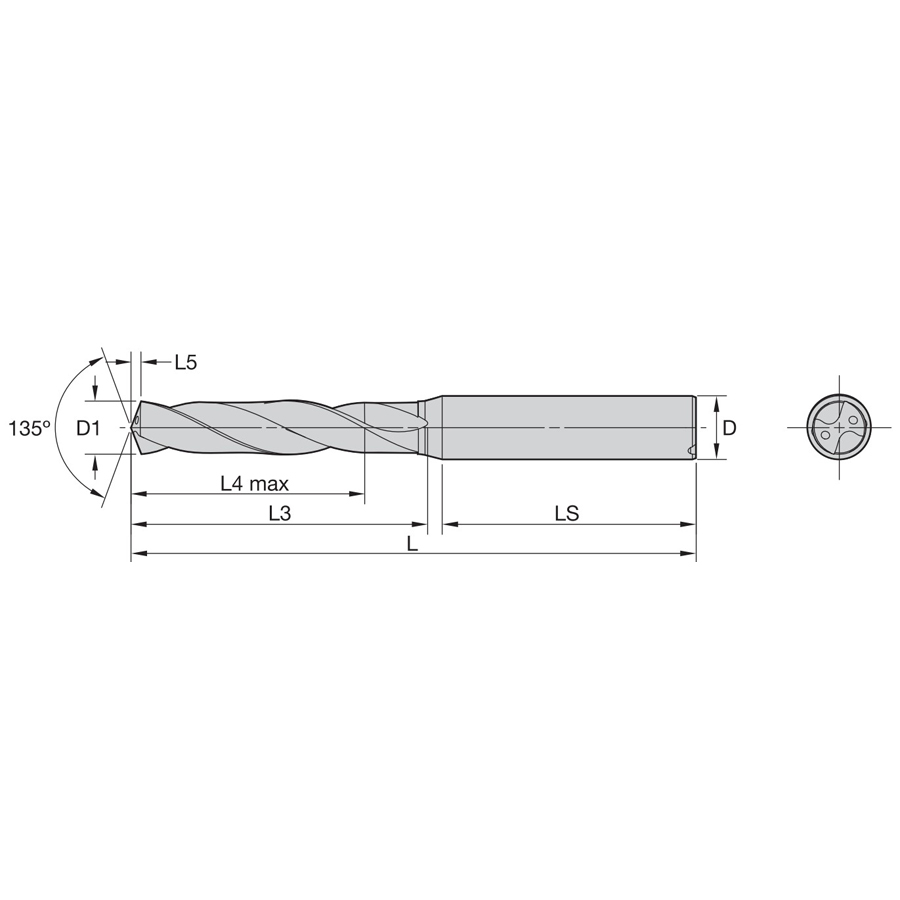

Обозначение на схеме:
Длина хвостовика LS: 50,0 мм
Адаптер / хвостовик / Диаметр отверстия D: 20,0 мм
Длина острия сверла L5: 3,7000 мм
Максимальная глубина сверления L4: 55,0 мм
Длина канавки L3: 79,0 мм
Общая длина L: 131,0 мм

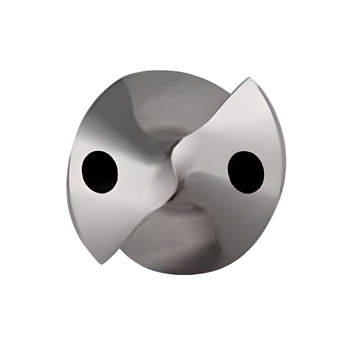

Геометрия вершины сверла HP
- Низкое осевое давление предотвращает изгиб детали.
- Превосходные центрирующие возможности.
Уникальная конструкция канавки
- Улучшенный стружкоотвод при сверлении отверстий средней глубины (L/D) без использования СОЖ.
- Высокое качество обработанной поверхности отверстия.
Сплав KCPK15™ Beyond
- Сплав имеет многослойное покрытие на основе TiAlN с повышенной красностойкостью. Возможность вести обработку на высокой скорости резания с минимальным использованием СОЖ.
- Хорошо отполированная поверхность обеспечивает превосходный стружкоотвод даже при низком давлении СОЖ.
- Значительное увеличение среднего удельного съема металла и стойкости инструмента (минимум на 10–30%).
Область применения:
- Сверление
- Сверление: выход под углом к поверхности
Основное применение в обрабатываемых материалах:
- Сталь
- Чугун
Дополнительное применение в обрабатываемых материалах:
- Нержавеющая сталь
- Алюминий
- Жаропрочные сплавы
Хвостовик DIN 6535 HA прямой цилиндрический, исполнение A.
Номинальный допуск на D1: m7 (0,008/0,029)
Номинальный допуск на хвостовик: h6 (0,000/-0,013)
Стандарт DIN 6537
Обозначение на схеме:
Длина хвостовика LS: 50,0 мм
Адаптер / хвостовик / Диаметр отверстия D: 20,0 мм
Длина острия сверла L5: 3,7000 мм
Максимальная глубина сверления L4: 55,0 мм
Длина канавки L3: 79,0 мм
Общая длина L: 131,0 мм
Геометрия вершины сверла HP
- Низкое осевое давление предотвращает изгиб детали.
- Превосходные центрирующие возможности.
Уникальная конструкция канавки
- Улучшенный стружкоотвод при сверлении отверстий средней глубины (L/D) без использования СОЖ.
- Высокое качество обработанной поверхности отверстия.
Сплав KCPK15™ Beyond
- Сплав имеет многослойное покрытие на основе TiAlN с повышенной красностойкостью. Возможность вести обработку на высокой скорости резания с минимальным использованием СОЖ.
- Хорошо отполированная поверхность обеспечивает превосходный стружкоотвод даже при низком давлении СОЖ.
- Значительное увеличение среднего удельного съема металла и стойкости инструмента (минимум на 10–30%).
Область применения:
- Сверление
- Сверление: выход под углом к поверхности
Основное применение в обрабатываемых материалах:
- Сталь
- Чугун
Дополнительное применение в обрабатываемых материалах:
- Нержавеющая сталь
- Алюминий
- Жаропрочные сплавы
