B966A09200 KC7315 сверло твердосплавное
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
PMKSN
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.
Диаметр, мм (D)
9.2
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.
Глубина сверления
3xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.
Рабочая длина, Lc
35
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.
Общая длина, L
89
Все характеристики
Цена по запросу
Узнать цену
Наличие:
на складе
на складе
Бесплатная доставка
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPMKSN
-
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.Диаметр, мм (D)9.2
-
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.
Глубина сверления3xD -
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.Рабочая длина, Lc35
-
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.Общая длина, L89
-
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.ОсобенностиУкороченное
-
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.Тип охлажденияВнешний
-
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.ПокрытиеTiAlN
-
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.Угол при вершине, δ140°
-
Угол подъёма спирали, λ30°
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Серия сверлаB966A
Описание
Сверло Kenna Universal (серии B96_) разработано для высокопроизводительной обработки стали, чугуна и нержавеющей стали и рекомендуются для мелко- и среднесерийных производств. Универсальный профиль позволяет сократить число смен инструмента и складские запасы сверл. Сверло, характеризующиеся широким спектром стандартных диаметров и областей применения, являются превосходной альтернативой другим высокопроизводительным инструментам.
Хвостовик DIN 6535 HA прямой цилиндрический, исполнение A.
Номинальный допуск на D1: m7 (0,006/0,021)
Номинальный допуск на хвостовик: h6 (0,000/-0,009)
Стандарт DIN 6537

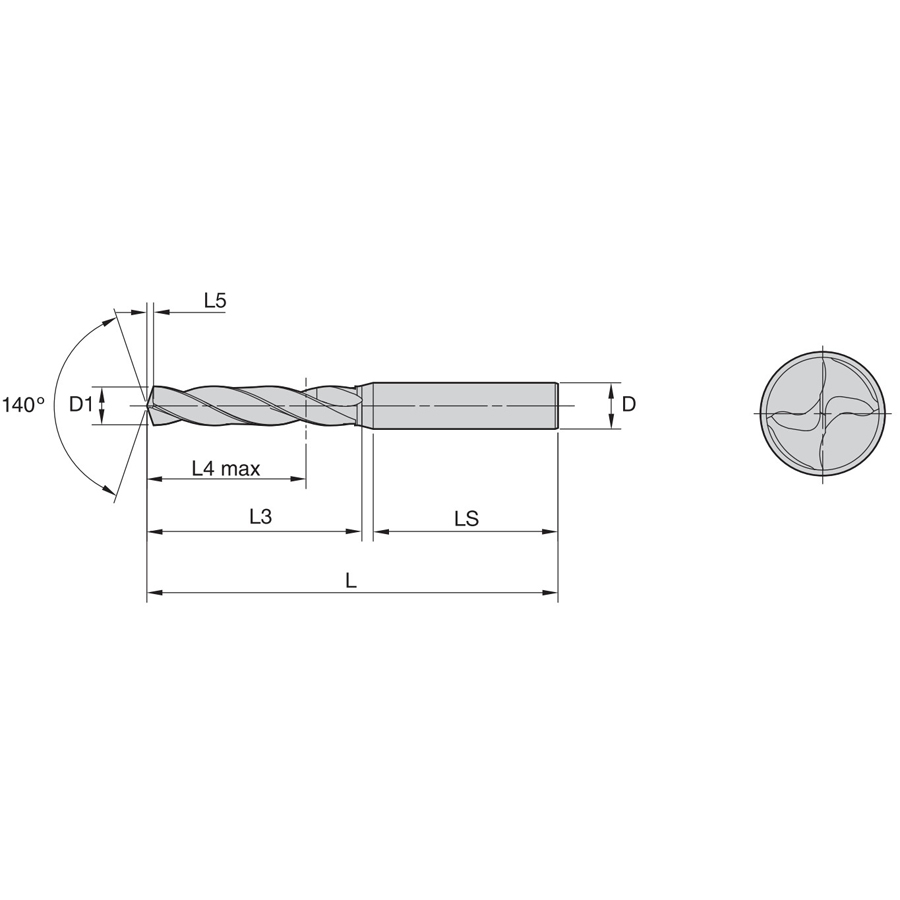

Обозначение на схеме:
Длина хвостовика LS: 40,0 мм
Адаптер / хвостовик / Диаметр отверстия D: 10,0 мм
Длина острия сверла L5: 1,5660 мм
Максимальная глубина сверления L4: 35,0 мм
Длина канавки L3: 47,0 мм
Общая длина L: 89,0 мм
Оптимальный двойной угол в плане и высокая точность делает сверло наиболее предпочтительными для выполнения пилотных отверстий под дальнейшую обработку цельными твердосплавными сверлами серии B27_, предназначенными для глубоких отверстий.

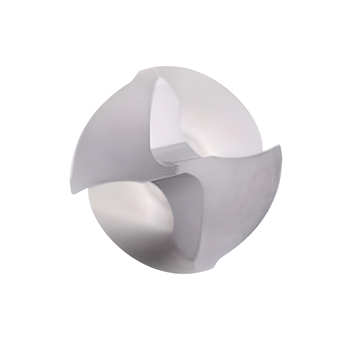

Геометрия вершины сверла
- Низкое осевое давление. Демонстрирует хорошие результаты на различных станках.
- Превосходные центрирующие возможности.
- Простота переточки.
Четырехленточная конструкция
- Улучшает прямолинейность и круглость отверстия.
- Обеспечивает хорошую стабильность при сверлении твердых материалов — даже при обработке пересекающихся отверстий.
Сплав KC7315™
- Многослойное покрытие на основе TiAlN с высокой красностойкостью обеспечивает повышение скорости резания на 30%, а также предсказуемую стойкость инструмента.
- Высокое качество поверхности сверла гарантирует хороший стружкоотвод при сверлении глубоких отверстий.
Область применения:
- Сверление
- Сверление: выход под углом к поверхности
Основное применение в обрабатываемых материалах:
- Сталь
- Чугун
Дополнительное применение в обрабатываемых материалах:
- Нержавеющая сталь
- Алюминий
- Жаропрочные сплавы
Хвостовик DIN 6535 HA прямой цилиндрический, исполнение A.
Номинальный допуск на D1: m7 (0,006/0,021)
Номинальный допуск на хвостовик: h6 (0,000/-0,009)
Стандарт DIN 6537
Обозначение на схеме:
Длина хвостовика LS: 40,0 мм
Адаптер / хвостовик / Диаметр отверстия D: 10,0 мм
Длина острия сверла L5: 1,5660 мм
Максимальная глубина сверления L4: 35,0 мм
Длина канавки L3: 47,0 мм
Общая длина L: 89,0 мм
Оптимальный двойной угол в плане и высокая точность делает сверло наиболее предпочтительными для выполнения пилотных отверстий под дальнейшую обработку цельными твердосплавными сверлами серии B27_, предназначенными для глубоких отверстий.
Геометрия вершины сверла
- Низкое осевое давление. Демонстрирует хорошие результаты на различных станках.
- Превосходные центрирующие возможности.
- Простота переточки.
Четырехленточная конструкция
- Улучшает прямолинейность и круглость отверстия.
- Обеспечивает хорошую стабильность при сверлении твердых материалов — даже при обработке пересекающихся отверстий.
Сплав KC7315™
- Многослойное покрытие на основе TiAlN с высокой красностойкостью обеспечивает повышение скорости резания на 30%, а также предсказуемую стойкость инструмента.
- Высокое качество поверхности сверла гарантирует хороший стружкоотвод при сверлении глубоких отверстий.
Область применения:
- Сверление
- Сверление: выход под углом к поверхности
Основное применение в обрабатываемых материалах:
- Сталь
- Чугун
Дополнительное применение в обрабатываемых материалах:
- Нержавеющая сталь
- Алюминий
- Жаропрочные сплавы
