B411A06000 KF1 сверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47235

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

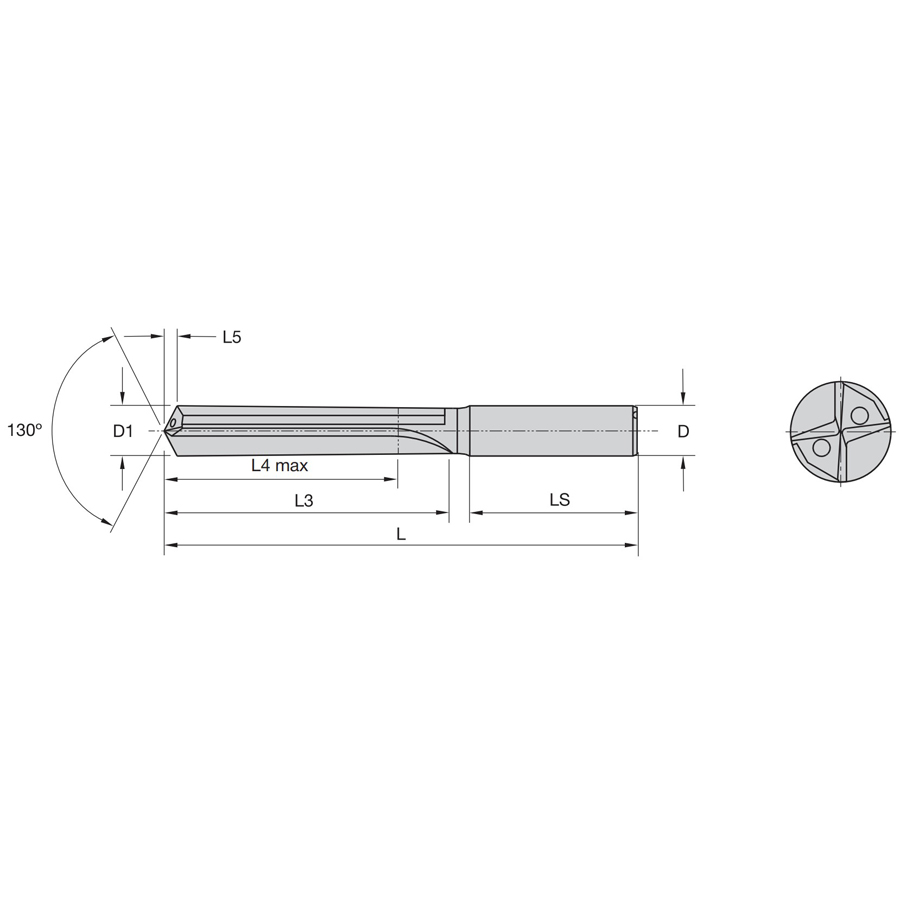

b411a06000 kf1 схема твердосплавного сверла

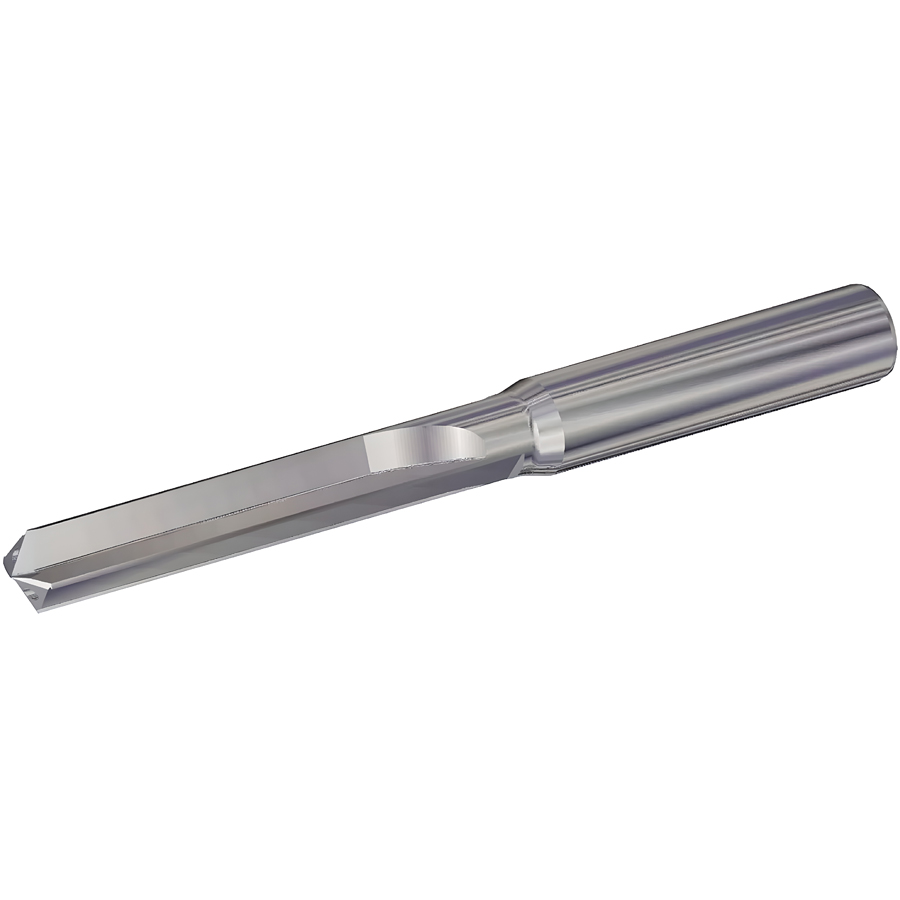

b411a06000 kf1 твердосплавное сверло с отверстиями подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

KN
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

6
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

35
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

82

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

Без покрытия
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

130°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

B411A

Описание

Цельные твердосплавные сверла B411 имеют X-образную вершину с углом 130° и предназначены для обработки серого чугуна, чугуна с шаровидным графитом, а также цветных металлов и алюминиевых сплавов. Рекомендуются для обработки прецизионных отверстий с высоким качеством получаемой поверхности.

Хвостовик DIN 6535 HA прямой цилиндрический, исполнение A.
Номинальный допуск на D₁: k6 (0,001/0,010)
Номинальный допуск на хвостовик: h6 (0,000/-0,009)
Стандарт DIN 6537

Обозначение на схеме:
Длина хвостовика LS: 36,0 мм
Адаптер / хвостовик / Диаметр отверстия D: 6,0 мм
Длина острия сверла L5: 1,3990 мм
Максимальная глубина сверления L4: 35,0 мм
Длина канавки L3: 44,0 мм
Общая длина L: 82,0 мм

Две режущие кромки с прямыми стружечными канавками.
- Прецизионная форма отверстия, даже при использовании в качестве платформы для ступенчатых сверл сложной геометрии.
- Возможность обработки предварительно сформированных отверстий.

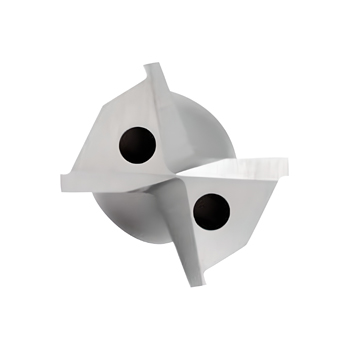

X-образная вершина сверла
- Превосходные центрирующие возможности.

Четырехленточная конструкция
- Наличие дополнительных ленточек повышает качество обработанной поверхности.
- Обработка с высокой точностью по диаметру.
- Возможность обработки пересекающихся отверстий и отверстий с выходом под углом к поверхности.

Износостойкий твердый сплав KF1™
- Высокая стойкость инструмента при обработке абразивных материалов, таких как чугун и алюминиевые сплавы, отлитые под давлением.
- Сплав без покрытия KF1 помогает предотвратить образование нароста на кромках при сверлении алюминия.

Область применения:
- Сверление
- Сверление: выход под углом к поверхности
- Сверление: пакет деталей
- Сверление: Наклонный выход

Основное применение в обрабатываемых материалах:
- Чугун
- Алюминий
