B052F05000CPG KC7325 сверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47232

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

b052f05000cpg kc7325 твердосплавное сверло

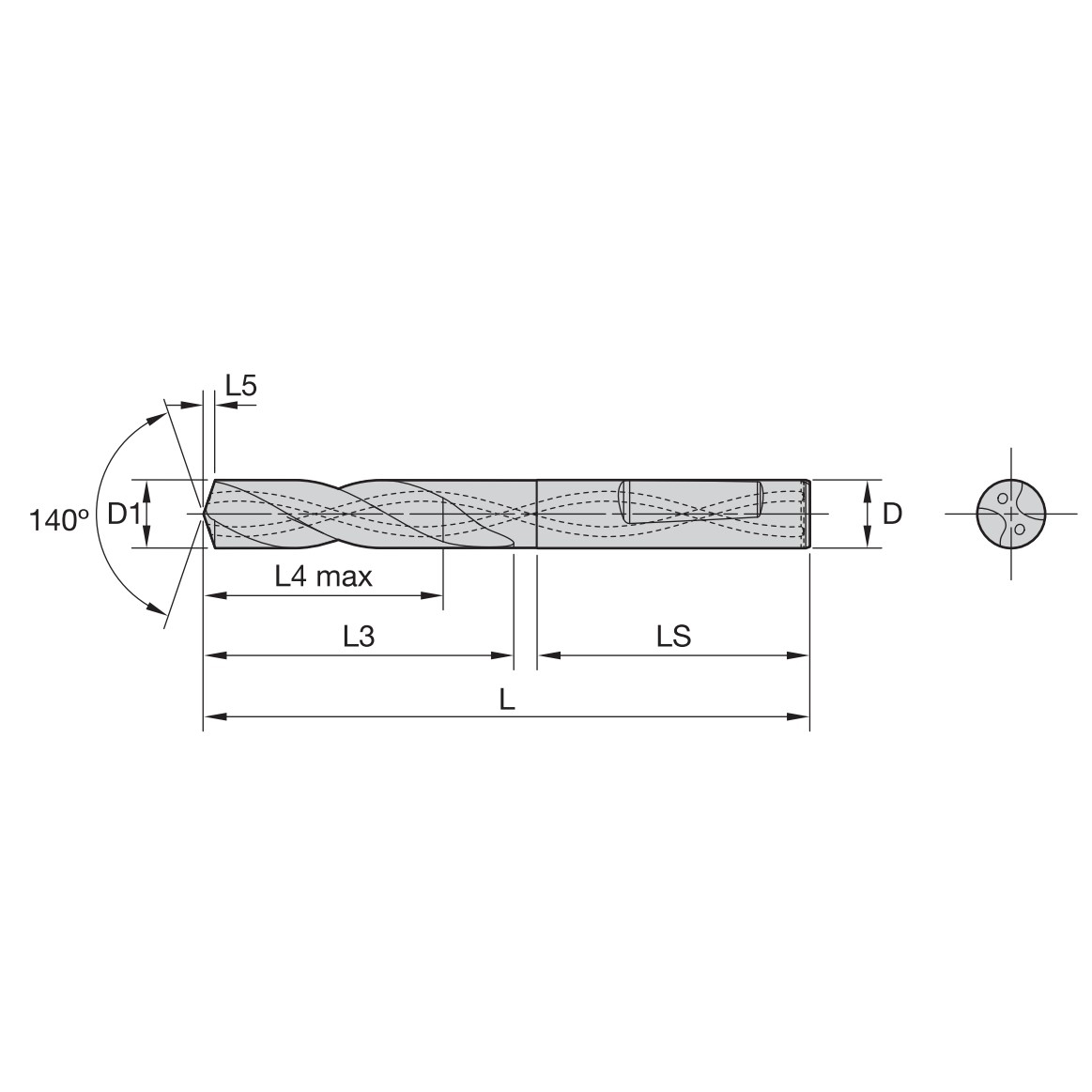

b052f05000cpg kc7325 схема твердосплавного сверла

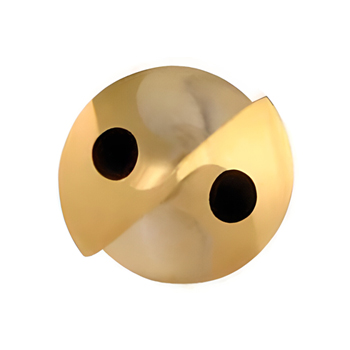

b052f05000cpg kc7325 твердосплавное сверло с отверстиями подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

5
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

35
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

82
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

B052F

Описание

Принципиально новое сверло GOdrill предназначено для выполнения операций сверления отверстий. Сверла подходят для самых разнообразных материалов и областей применения, таких как топливные системы или детали медицинской отрасли. Благодаря своей уникальной конструкции, GOdrill усиливают преимущества модульных сверл в диапазоне малых диаметров. Высококлассные сплавы с покрытиями, упрощающими индикацию износа, и новые запатентованные геометрии позволяют полностью использовать ресурс стойкости инструмента.
Сверло GOdrill позиционируется как очень дешевый неперетачиваемый инструмент в заданном диапазоне диаметров.
Хвостовик с лыской DIN 6535 HE, угол лыски 2°, исполнение F
Номинальный допуск на D₁: h7 (0,000/-0,012)
Номинальный допуск на хвостовик: h6 (0,000/-0,008)
Стандарт DIN 6537

Обозначение на схеме:
Длина хвостовика LS: 36,0 мм
Адаптер / хвостовик / Диаметр отверстия D: 6,0 мм
Длина острия сверла L5: 0,8300 мм
Максимальная глубина сверления L4: 35,0 мм
Длина канавки L3: 44,0 мм
Общая длина L: 82,0 мм

Конструкция сверла
- Безленточная конструкция уменьшает количество выделяемого при резании тепла, что продлевает срок службы инструмента.
- Универсальность применения в широком спектре материалов.
- Экономическая эффективность в связи с отсутствием затрат на переточку.
- Отсутствие необходимости регулировки.
- Неперетачиваемые (возможна вторичная переработка).
- Возможность внутреннего подвода СОЖ для сверл диаметром вплоть до 1,5 мм (0,0591 дюйма).

Вершина CPG
- Оптимизированная геометрия перемычки обеспечивает беспрепятственный стружкоотвод в центре сверла при обработке микроотверстий.
- Превосходные центрирующие возможности.
- Невысокие осевые усилия.
- Высокое качество поверхности, округлость и цилиндричность получаемых отверстий при обработке любых материалов.

Сплав KC7325.
- Сплав имеет двойное покрытие:
- Многослойное покрытие на основе TiAlN с повышенной красностойкостью позволяет использовать сверло на высоких скоростях резания, а также выполнять обработку с минимальным использованием СОЖ.
- Верхний слой из TiN упрощает контроль износа, особенно трудный на сверлах малого диаметра.
- Упрощенная идентификация износа позволяет полностью использовать ресурс стойкости инструмента.

Область применения - Сверление

Основное применение в обрабатываемых материалах:
- Сталь
- Чугун
- Нержавеющая сталь
- Алюминий
- Жаропрочные сплавы

Дополнительное применение в обрабатываемых материалах:
- Твердые материалы
