B976Z02600 KC7315 сверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47222

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

b976z02600 kc7315 схема твердосплавного сверла

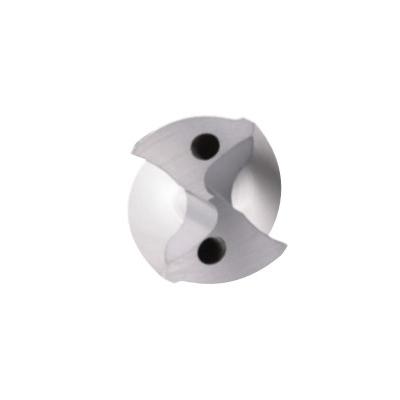

b976z02600 kc7315 твердосплавное сверло с отверстиями подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSN

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

2.6

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSN
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

2.6
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

11
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

50
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Укороченное

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

B976

Описание

Сверло Kenna Universal (серии B96_) разработано для высокопроизводительной обработки стали, чугуна и нержавеющей стали и рекомендуются для мелко- и среднесерийных производств. Универсальный профиль позволяет сократить число смен инструмента и складские запасы сверл. Сверло, характеризующиеся широким спектром стандартных диаметров и областей применения, являются превосходной альтернативой другим высокопроизводительным инструментам.
Хвостовик DIN 6535 HA прямой цилиндрический, исполнение A.
Номинальный допуск на D₁: m7 (0,004/0,016)
Номинальный допуск на хвостовик: h6 (0,000/-0,008)
Стандарт DIN 6537

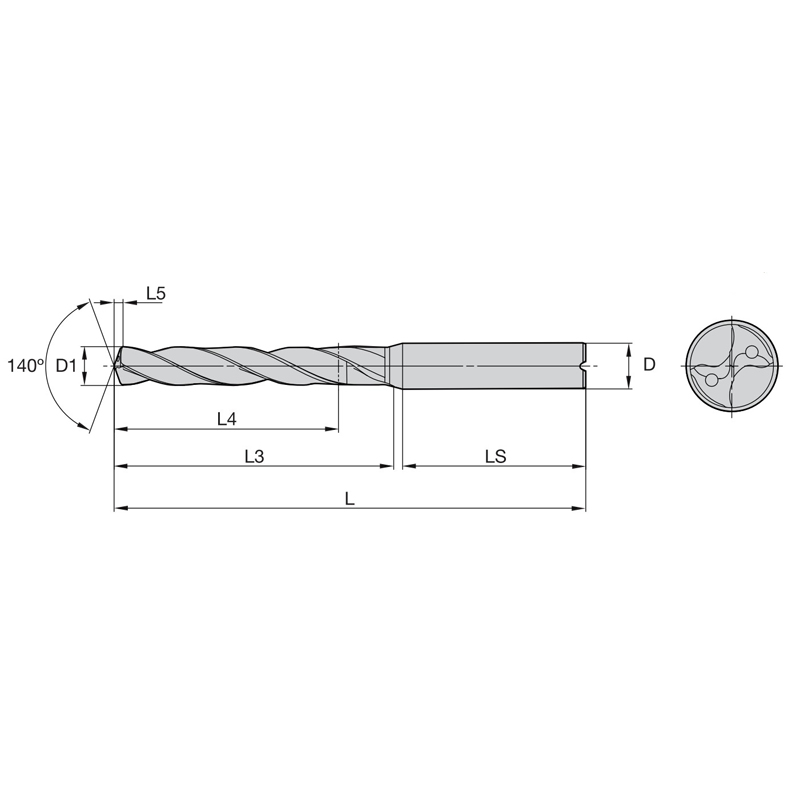

Обозначение на схеме:
Длина хвостовика LS: 28,0 мм
Адаптер / хвостовик / Диаметр отверстия D: 3,0 мм
Длина острия сверла L5: 0,4160 мм
Максимальная глубина сверления L4: 11,0 мм
Длина канавки L3: 16,0 мм
Общая длина L: 50,0 мм

Серия B976Z является первым стандартным инструментом, позволяющим обрабатывать отверстия диаметром меньше 3 мм. Такая расширенная программа диаметров охватывает все стандартные размеры отверстий под резьбу, включая резьбу дробных размеров и с буквенным обозначением.
Оптимальный двойной угол в плане и высокая точность делает сверло наиболее предпочтительными для выполнения пилотных отверстий под дальнейшую обработку цельными твердосплавными сверлами серии B27_, предназначенными для глубоких отверстий.

Геометрия вершины сверла
- Низкое осевое давление. Демонстрирует хорошие результаты на различных станках.
- Превосходные центрирующие возможности.
- Простота переточки.

Четырехленточная конструкция
- Улучшает прямолинейность и круглость отверстия.
- Обеспечивает хорошую стабильность при сверлении твердых материалов — даже при обработке пересекающихся отверстий.

Сплав KC7315™
- Многослойное покрытие на основе TiAlN с высокой красностойкостью обеспечивает повышение скорости резания на 30%, а также предсказуемую стойкость инструмента.
- Высокое качество поверхности сверла гарантирует хороший стружкоотвод при сверлении глубоких отверстий.

Область применения:
- Сверление
- Сверление: выход под углом к поверхности

Основное применение в обрабатываемых материалах:
- Сталь
- Чугун

Дополнительное применение в обрабатываемых материалах:
- Нержавеющая сталь
- Алюминий
- Жаропрочные сплавы
