SCD 061-043-080 ACP5N cверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47170

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

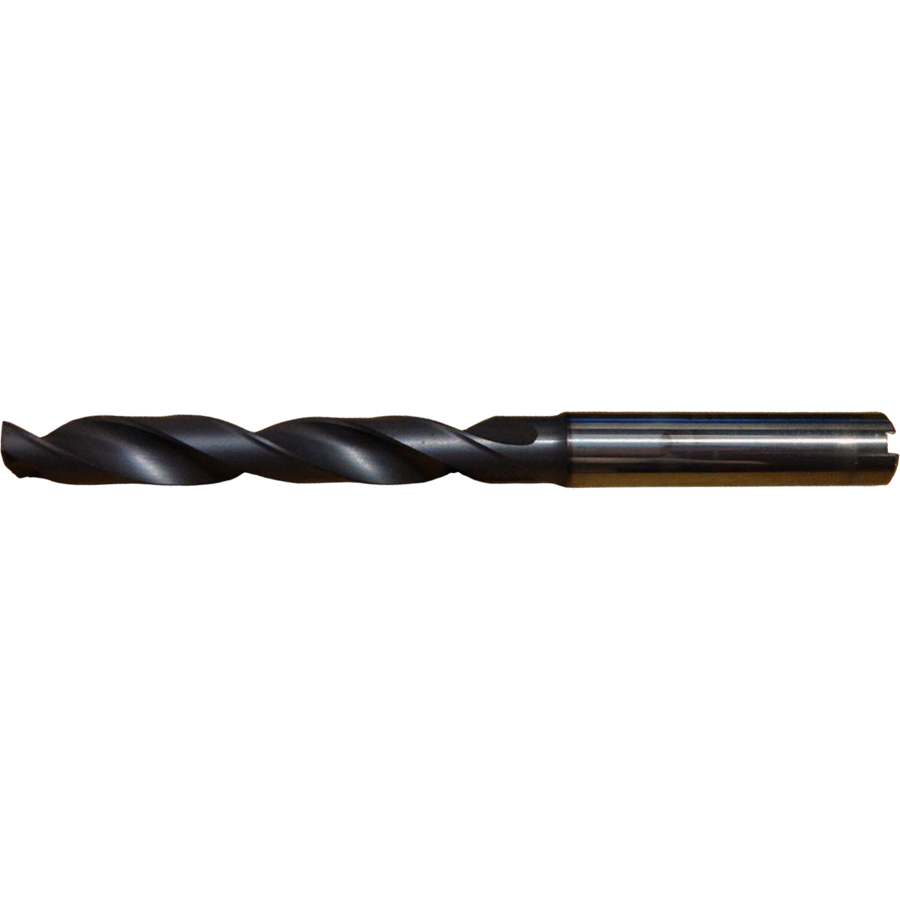

scd 061-043-080 acp5n твердосплавное сверло

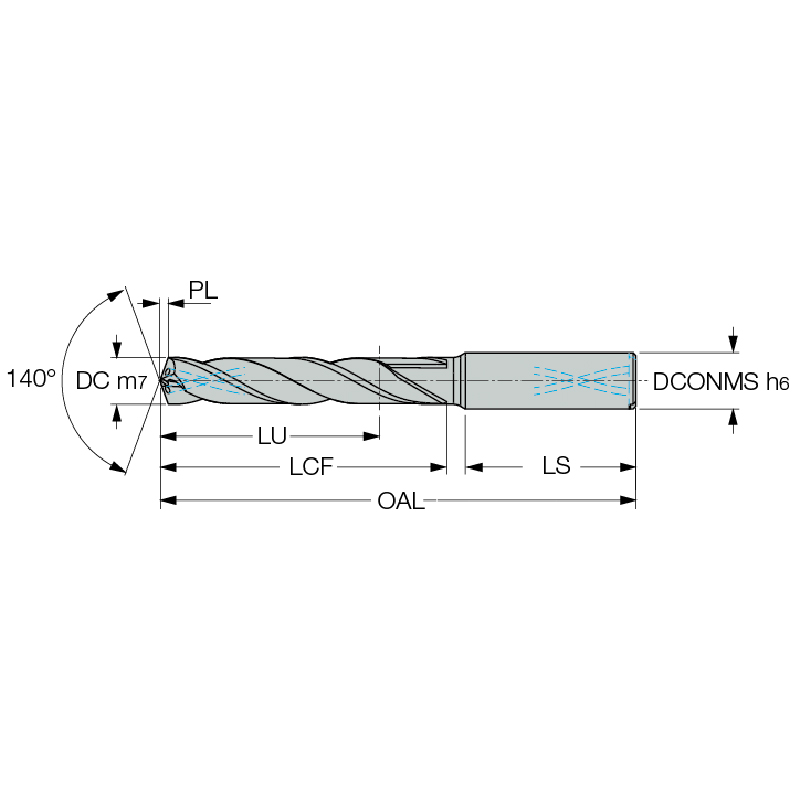

scd 061-043-080 acp5n схема твердосплавного сверла с размерами

scd 061-043-080 acp5n схема твердосплавного сверла

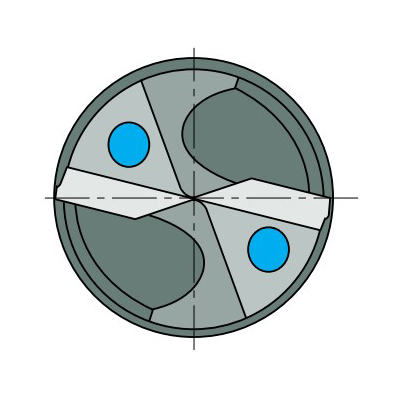

scd 061-043-080 acp5n схема твердосплавного сверла с отверстиями подвода СОЖ

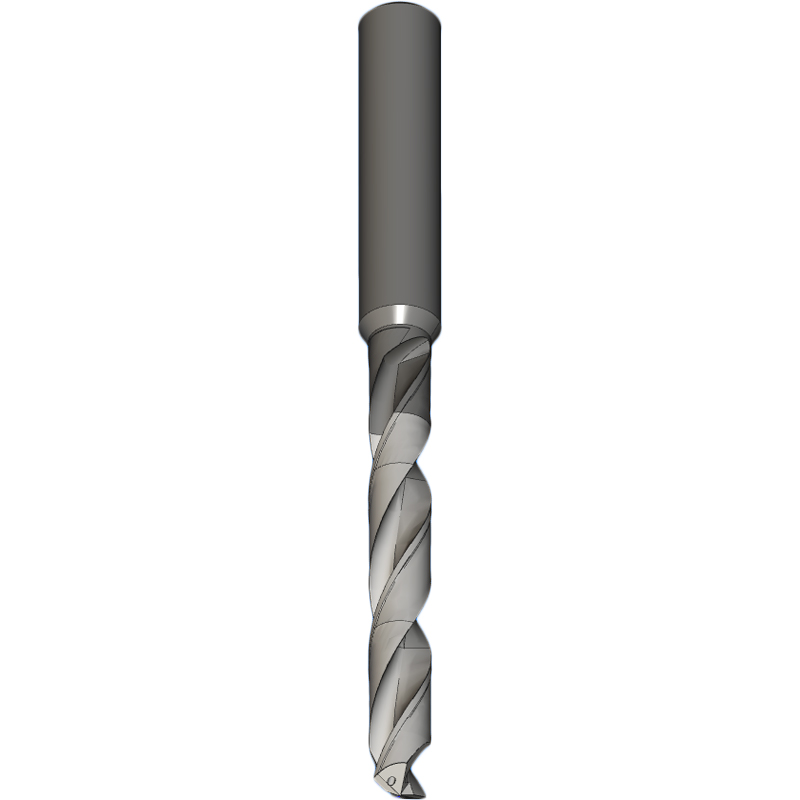

scd 061-043-080 acp5n 3D схема твердосплавного сверла

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

NPMSKH

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

6.1

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

NPMSKH
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

6.1
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

53
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

91

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

SCD-ACP5N

Описание

Твердосплавное сверло с отверстиями для охлаждающей жидкости. Сверла SCD...N общего назначения для обработки отверстий были разработаны с учетом повышенной стабильности сверления благодаря оптимизированным режущим кромкам. Острая прямая режущая кромка с точным утонением полотна обеспечивает низкие усилия резания и превосходную способность к самоцентрированию для повышения точности отверстий.
Стандарт DIN 6537
Номинальный допуск на диаметр: m7 (0.008-0.021)
Номинальный допуск на хвостовик: h6
Марка: IC908 - это прочная подложка с субмикронным размером зерен и PVD-покрытием, рекомендованная для общего использования при различных операциях с такими материалами, как сталь, легированные стали, аустенитная нержавеющая сталь и жаропрочные сплавы в широком диапазоне скоростей резания. Отличается высокой износостойкостью и стойкостью к сколам.
Тип покрытия: PVD
Слои покрытия: TiAlN

Основное применение - изготовление отверстий
Дополнительное применение - сверление
