SCD 025-010-030 AP4 сверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47166

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

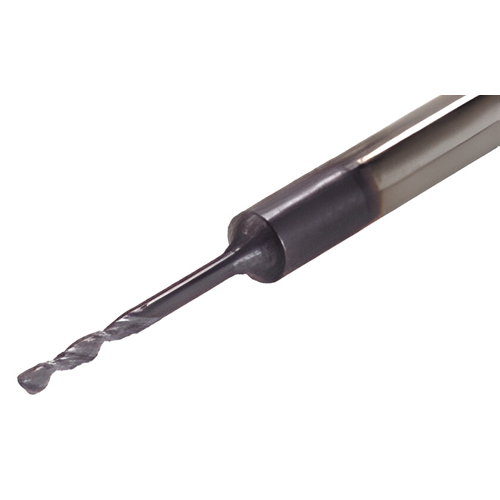

scd 025-010-030 ap4 твердосплавное сверло

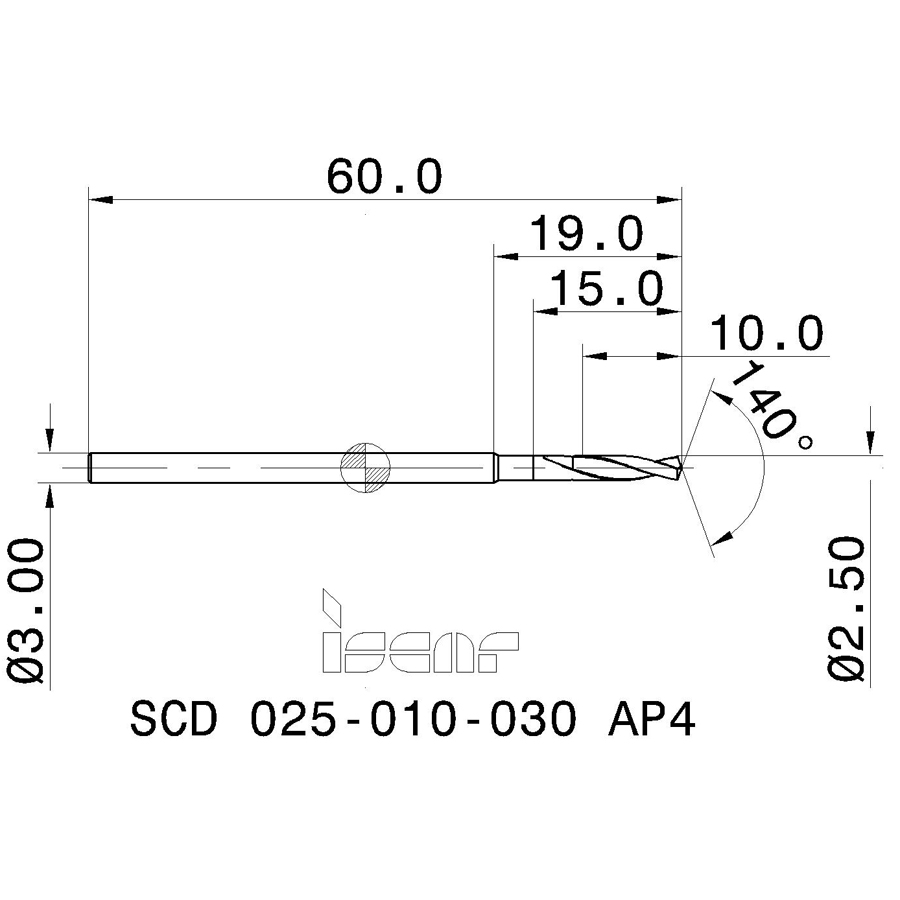

scd 025-010-030 ap4 схема твердосплавного сверла с размерами

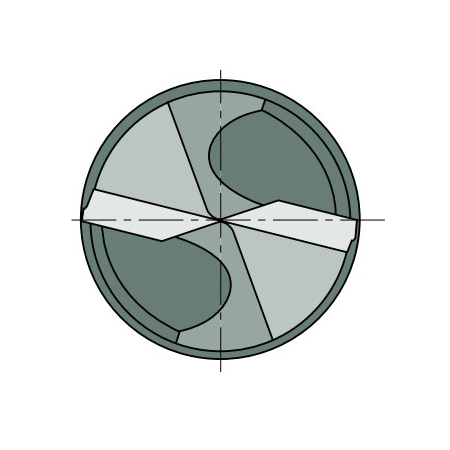

scd 025-010-030 ap4 схема твердосплавного сверла без отверстий подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

2.5

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

4xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

2.5
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

4xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

15
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

60

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

SCD-AP4

Описание

Микро-сверло SCD...AP4 без отверстий для охлаждающей жидкости предназначено для обработки деталей очень малых диаметров благодаря спиральной канавке с углом наклона 30°, субмикронной подложке и усиленной толщине полотна для обеспечения превосходной жесткости, многослойному покрытию TiAlN PVD и специальной подготовке кромок для более плавного резания, обеспечивая надежность процесса и увеличенный срок службы инструмента.
Стандарт DIN 6537
Хвостовик по DIN 6535-форма HA
Номинальный допуск на диаметр: m6 (0.002-0.008)
Номинальный допуск на хвостовик: h6

Марка: IC908 - это прочная подложка с субмикронным размером зерен и PVD-покрытием, рекомендованная для общего использования при различных операциях с такими материалами, как сталь, легированные стали, аустенитная нержавеющая сталь и жаропрочные сплавы в широком диапазоне скоростей резания. Отличается высокой износостойкостью и стойкостью к сколам.
Тип покрытия: PVD
Слои покрытия: TiAlN

Основное применение - изготовление отверстий
Дополнительное применение - сверление
