122340 12,5 cверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47159

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

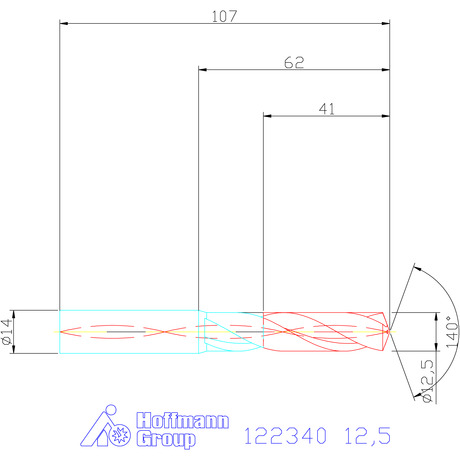

122340 12,5 схема твердосплавного сверла с размерами

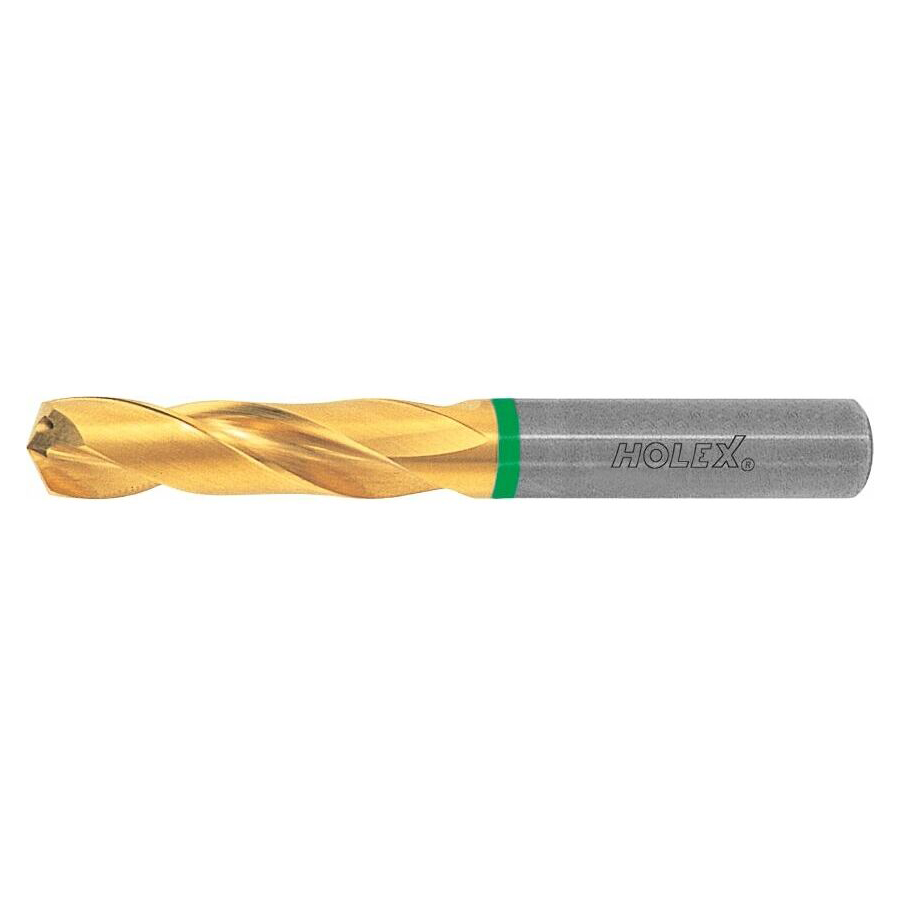

122340 12,5 схема твердосплавного сверла

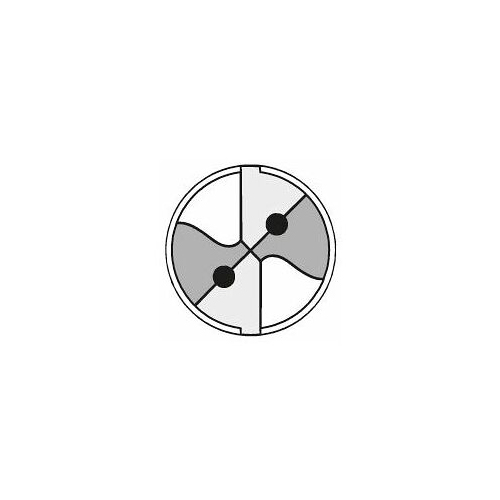

122340 12,5 схема твердосплавного сверла с отверстиями подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

12.5

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

4xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

41,3

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

107

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

12.5
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

4xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

41,3
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

107

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

VHM
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

122340

Описание

Выскопроизводительное твердосплавное сверло. Прямой профиль главных режущих кромок и специальный профиль канавки обеспечивают хороший отвод стружки. Прочная геометрия режущих кромок гарантирует высокопроизводительное сверление и эксплуатационную надежность.
Широкие возможности применения для обработки стали за счет комбинации прочного мелкозернистого твердого сплава и исключительно изностойкого покрытия.
Коническая заточка
Длина канавки L_с = L₂ + 1,5 × D_с.
Стандарт DIN 6537 K
Цилиндрический хвостовик DIN 6535 HA
Сквозная охлаждающая жидкость - с усилием 25 бар
Номинальный допуск на диаметр: h7
Подача f в стали < 900 Н/ мм² - 0,26 мм /об.

Предназначено для обработки:
- алюминиевых сплавов, дающих короткую стружку
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- коррозионно-стойких сталей с пределом прочности < 900 МПа
- коррозионно-стойких сталей с пределом прочности > 900 МПа
- титановых сплавов с пределом прочности > 850 МПа
Универсальное применение.
Рекомендуется использование СОЖ, а также использование СОЖ мелкодисперсного разбрызгивания.
