122301 6.0 cверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47091

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

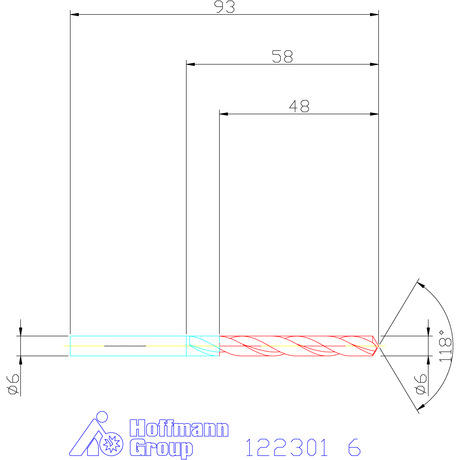

122301 6,0 схема твердосплавного сверла с размерами

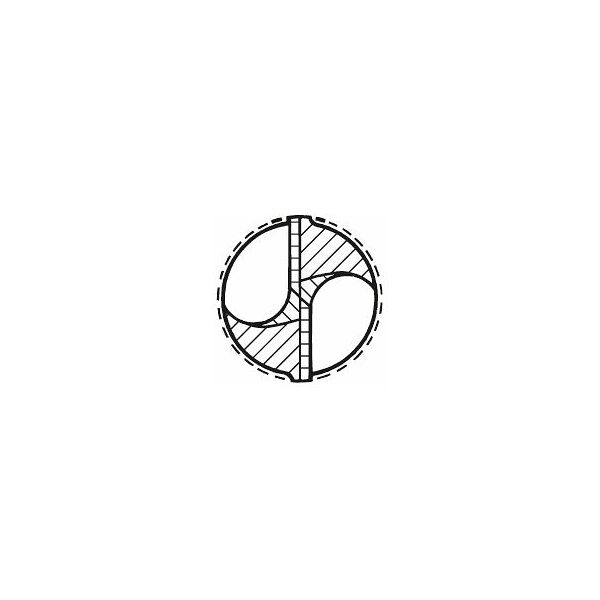

122301 6,0 схема твердосплавного сверла без отверстий подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

6
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

48
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

93
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний
Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

VHM

Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

118°
Нормативный параметр, определяющий профиль канавки и возможность работы с материалами различной твердости.

Тип заточки

N
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

122301

Описание

Спиральное сверло из монолитного твердого сплава.
Номинальный ⌀ и хвостовик ⌀ одинаковые.
Покрытие оловом.
Длина стружечной канавки L_с = L ₂ + 1,5 × D_с.
Стандарт DIN 338
Номинальный допуск на диаметр: h7
Подача f в стали < 1100 Н/ мм² - 0,11 мм /об.

Предназначено для обработки:
- алюминиевые термопласты
- алюминиевых сплавов, дающих короткую стружку
- литейных алюминиевых сплавов меньше 10% Si
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- коррозионно-стойких сталей с пределом прочности < 900 МПа
- коррозионно-стойких сталей с пределом прочности > 900 МПа
- титановых сплавов с пределом прочности > 850 МПа
- серых чугунов и высокопрочных чугунов
- латуни и бронзы
Универсальное применение.
Рекомендуется использование СОЖ, а также использование масел и эмульсий.
