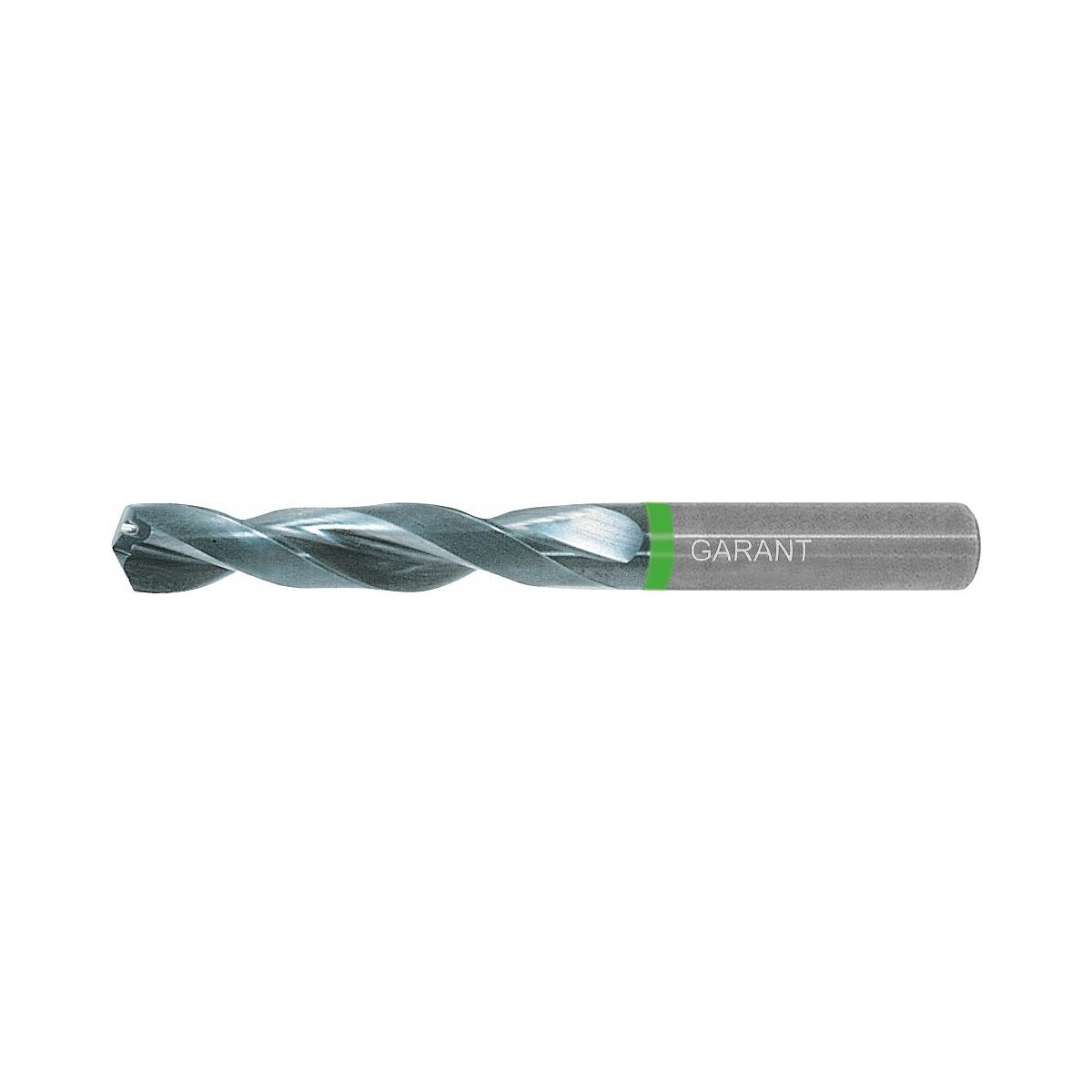

122760 7.8 cверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47009

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

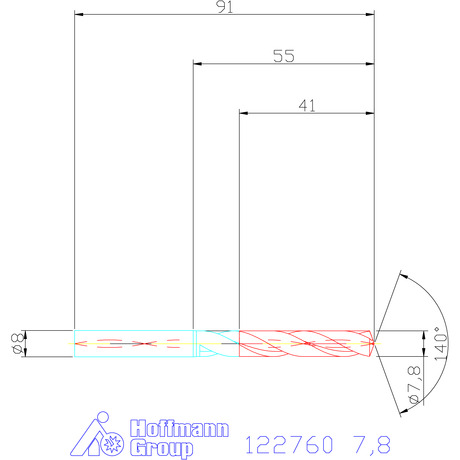

122760 7,8 схема твердосплавного сверла с размерами

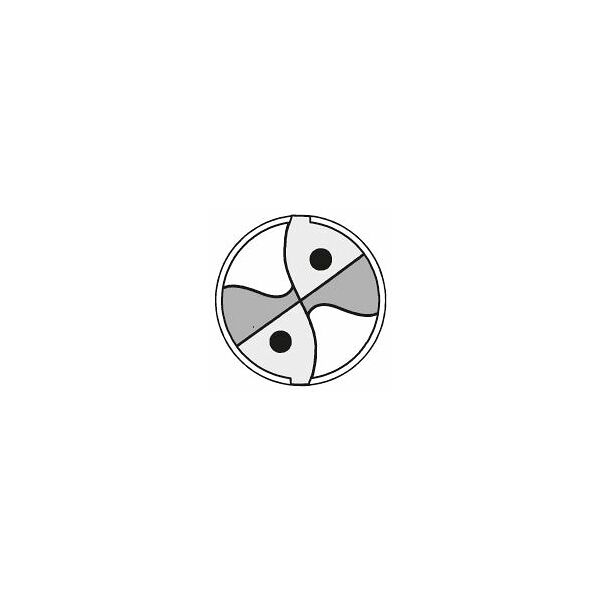

122760 7,8 твердосплавное сверло с отверстиями подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

7.8

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

6xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

43,1

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

7.8
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

6xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

43,1
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

91
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

VHM
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

122760

Описание

Твердосплавное сверло с прочной сердцевиной и специальной подточкой - режущей вершиной с высокой точностью центровки. Высокая прямолинейность оси отверстия благодаря 4 направляющим ленточкам! Выпуклый профиль скругленных режущих кромок и особая форма стружечных канавок дают короткую стружку даже при обработке материалов, обычно дающих длинную стружку.
Номинальный допуск на диаметр: h7
Цилиндрический хвостовик DIN 6535 HA.
Подача f в стали < 1100 Н/мм² - 0,2 мм /об.

Предназначено для обработки:
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- коррозионно-стойких сталей с пределом прочности < 900 МПа
- закаленных сталей твердостью < 55 HRC
- титановых сплавов с пределом прочности > 850 МПа
Рекомендуется использование СОЖ, а также охлаждение сжатым воздухом.
