123178 10,0 cверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47003

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

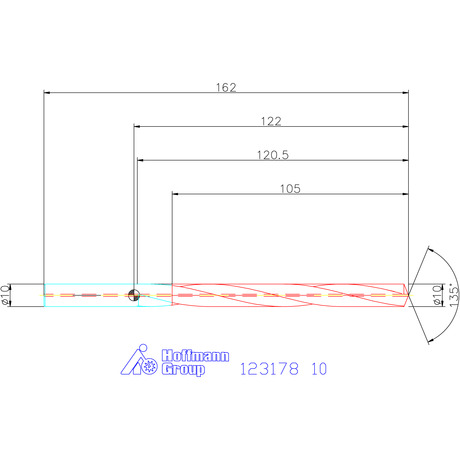

123178 10,0 схема твердосплавного сверла с размерами

123178 10,0 схема твердосплавного сверла

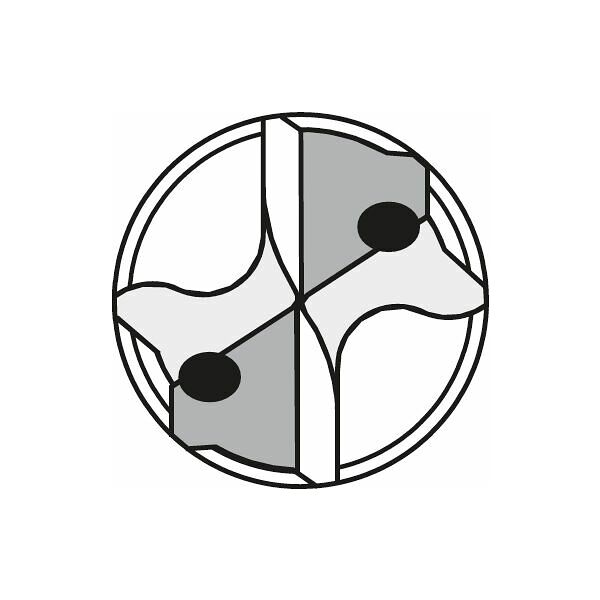

123178 10,0 твердосплавное сверло с отверстиями подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

12xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

105

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

162

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

N
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

10
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

12xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

105
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

162

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

DLC
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

135°
Нормативный параметр, определяющий профиль канавки и возможность работы с материалами различной твердости.

Тип заточки

W
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

123178

Описание

Покрытие DLC новейшего поколения с низким коэффициентом трения обеспечивает надежное удаление стружки. Для высокопроизводительной обработки алюминия. Высокая прямолинейность оси и точность отверстия благодаря 6 направляющим ленточкам.
Номинальный допуск на диаметр: h6
Цилиндрический хвостовик DIN 6535 HA.
Подача f из алюминия с коротким зазубрином - 0,55 мм / об.
Сквозная охлаждающая жидкость - с усилием 25 бар

Предназначено для обработки:
- алюминиевых сплавов дающих:
- длинную (сливную) стружку
- короткую стружку
- литейных алюминиевых сплавов меньше 10% Si
- полиметилметакрилата
- полиэфирэфиркетона
- поливинилиденфторида
- конструкционного термопласта (PA66)
- политетрафторэтилена (PTFE)
- меди м медных сплавов
- латуни и бронзы
- полимерного (стеклопластикового) настила (GFK)
- CFK-материалов
Рекомендуется использование СОЖ, а также СОЖ мелкодисперсного разбрызгивания.
