122380 4.5 cверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 46978

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

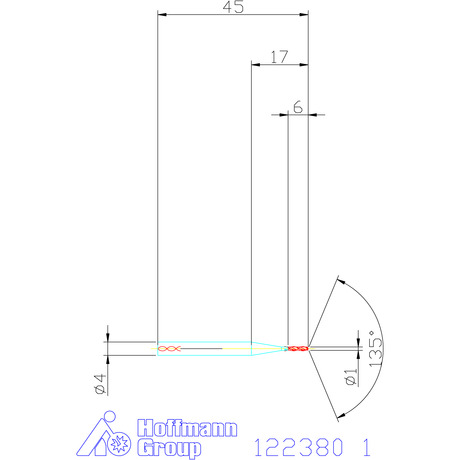

122380 4,5 схема твердосплавного сверла с размерами

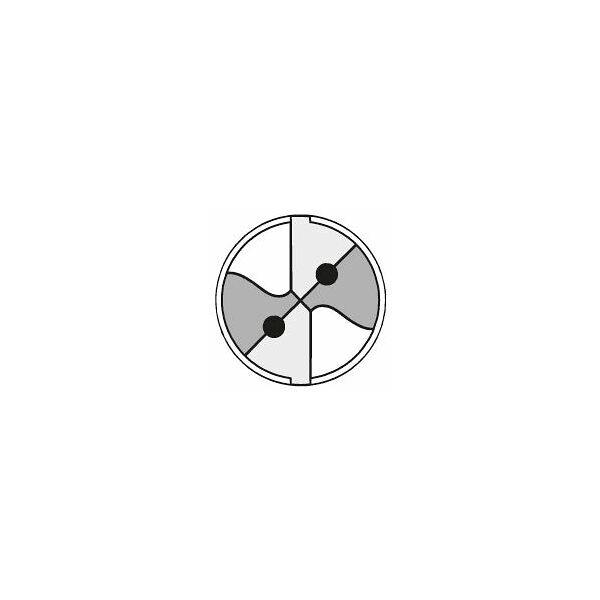

122380 4,5 твердосплавное сверло с отверстиями подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

4.5

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

4xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

17.3

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цены указаны с НДС

8 728 ₽ | шт

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 15 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

4.5
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

4xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

17.3
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

66

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

VHM
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

135°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

122380

Описание

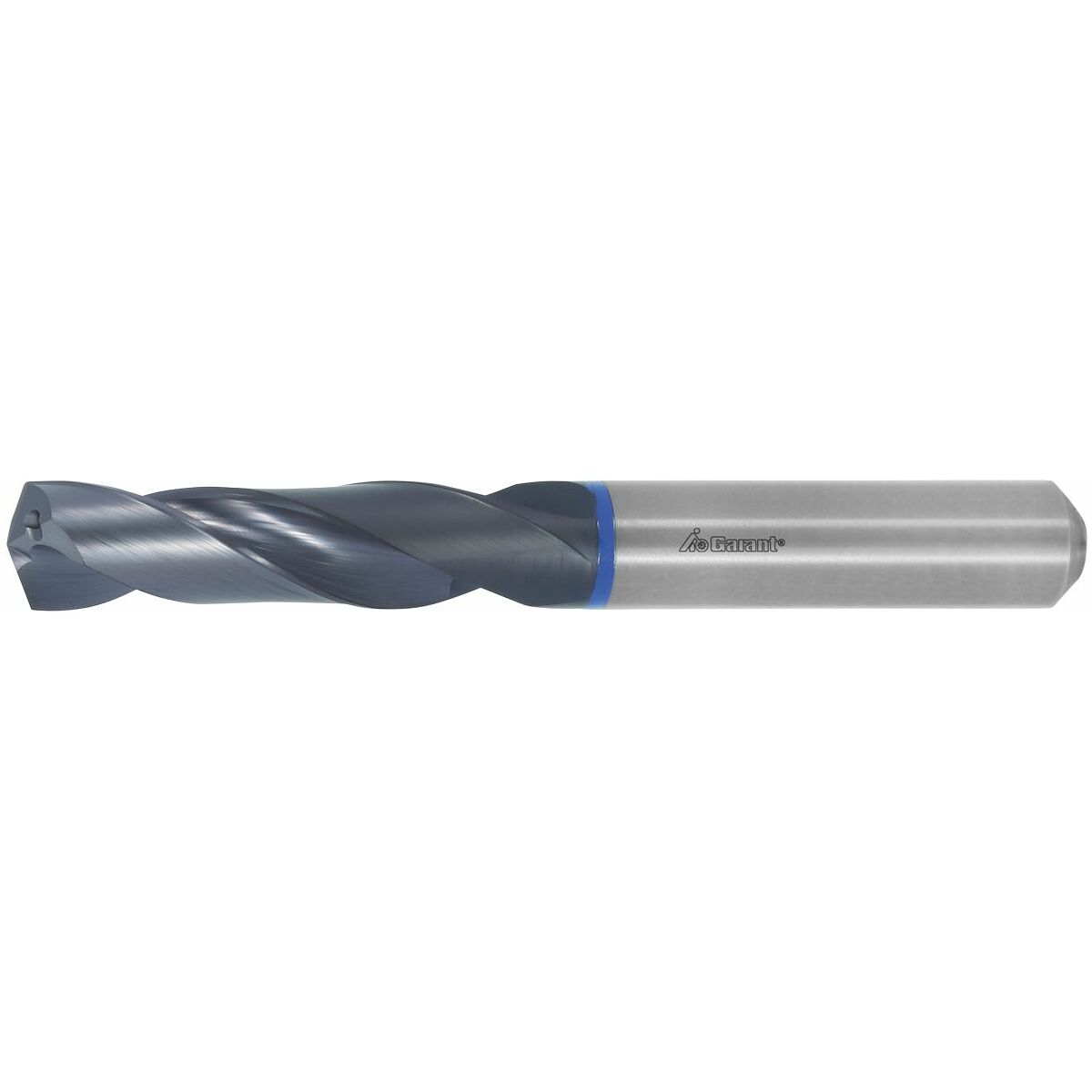

Высокопроизводительное твердосплавное сверло с усиленной сердцевиной и специальной подточкой, обеспечивающей высокую точность центрирования сверла. Прямой профиль скругленных режущих кромок и особая форма канавок дают короткую стружку.
Цилиндрический хвостовик DIN 6535 HA.
Подача f из нержавеющей стали < 900 Н/мм² - 0,05 мм/об.

Предназначено для обработки:
- алюминиевых сплавов, дающих короткую стружку
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- коррозионно-стойких сталей с пределом прочности < 900 МПа
- коррозионно-стойких сталей с пределом прочности > 900 МПа
- титановых сплавов с пределом прочности > 850 МПа
Рекомендуется использование СОЖ, а также с применением СОЖ мелкодисперсного разбрызгивания. Охлаждение сжатым воздухом.
