122659 13,5 cверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 46966

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

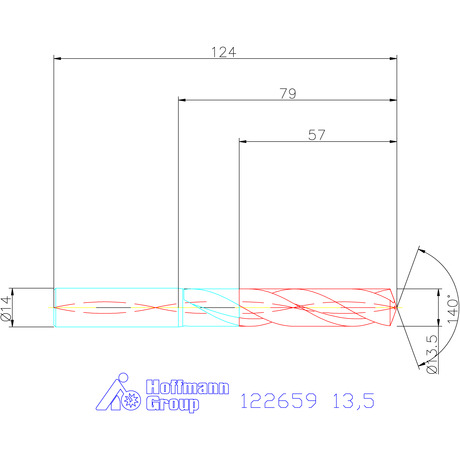

122659 13,5 схема твердосплавного сверла с размерами

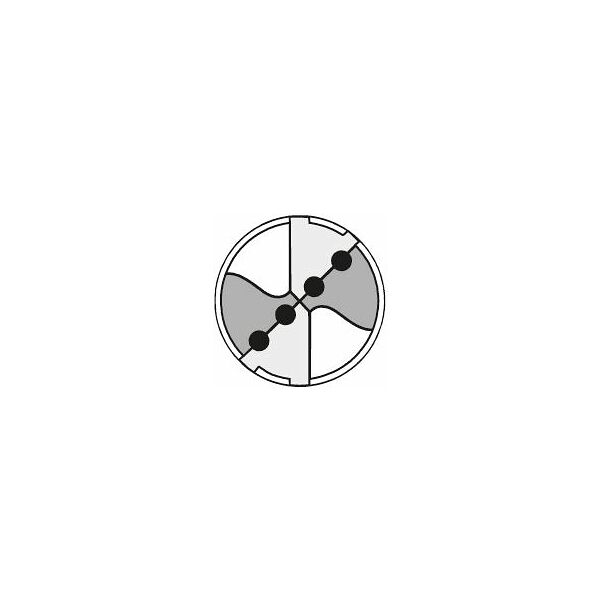

122659 13,5 схема твердосплавного сверла

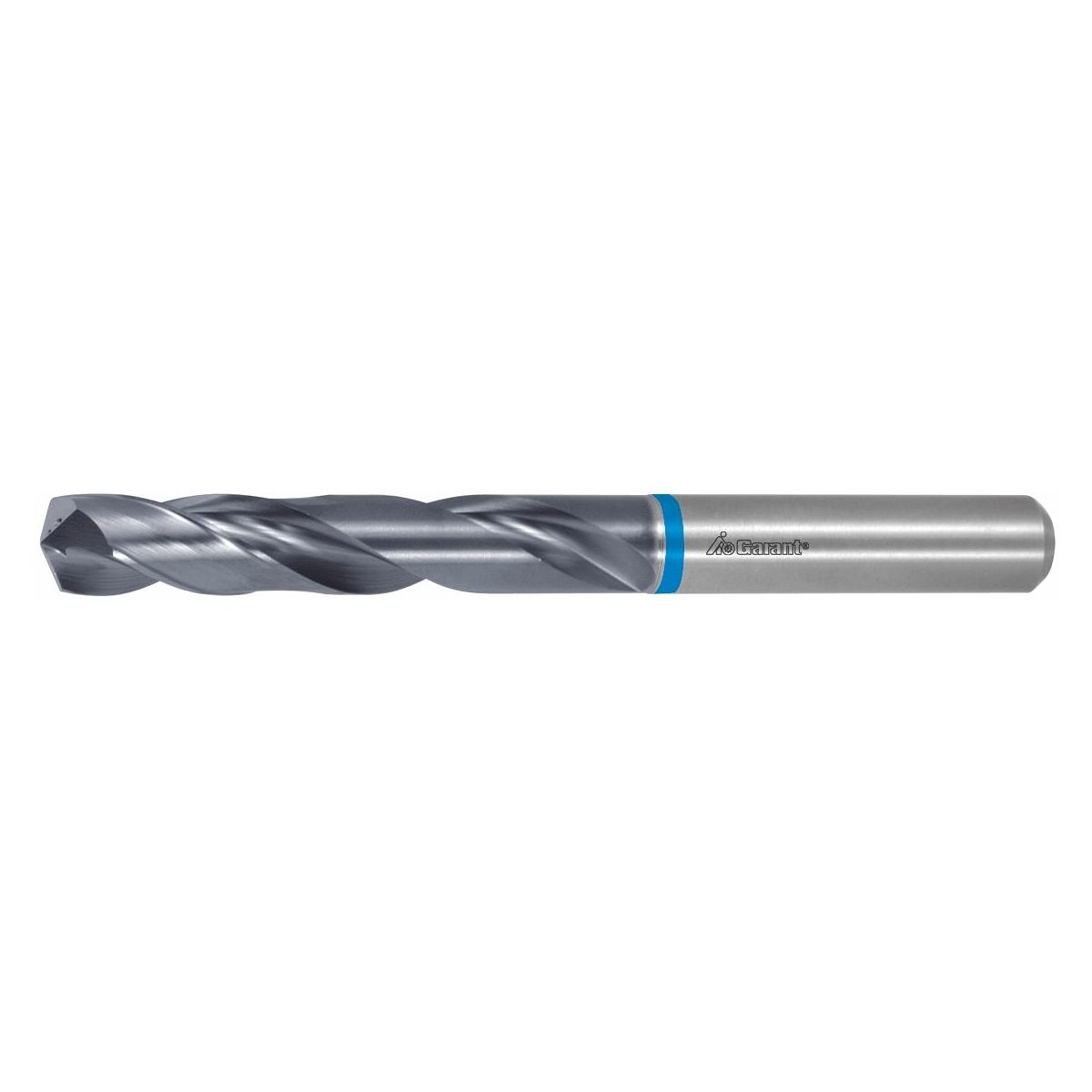

122659 13,5 твердосплавное сверло с отверстиями подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

13.5

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

6xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

56,8

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

124

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMK
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

13.5
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

6xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

56,8
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

124

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

VHM
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

122659

Описание

Твердосплавное сверло с 4 каналами для подвода СОЖ с усиленной сердцевиной и специальной подточкой, обеспечивающей высокую точность центрирования сверла. Высокая прямолинейность оси и круглость отверстия благодаря 4 направляющим ленточкам. Надежное удаление стружки за счет 4 внутренних каналов для подвода СОЖ. Прямой профиль скругленных режущих кромок и особая форма канавок дают короткую стружку, в том числе при обработке материалов, дающих при использовании другого инструмента длинную стружку.
Номинальный допуск на ∅: m6
Сквозная охлаждающая жидкость - 25 бар.
Цилиндрический хвостовик DIN 6535 HA.
Подача f из нержавеющей стали > 900 Н/мм² - 0,2 мм /об.

Предназначено для обработки:
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- коррозионно-стойких сталей с пределом прочности < 900 МПа
- коррозионно-стойких сталей с пределом прочности > 900 МПа
- серых чугунов и высокопрочных чугунов
Рекомендуется использование СОЖ, а также СОЖ мелкодисперсного разбрызгивания. Охлаждение сжатым воздухом.
