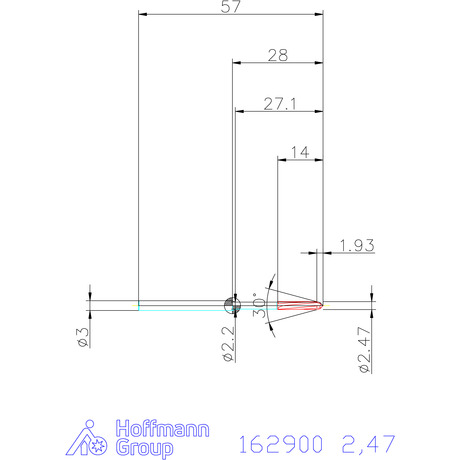

162900 2,47 схема твердосплавного сверла с размерами

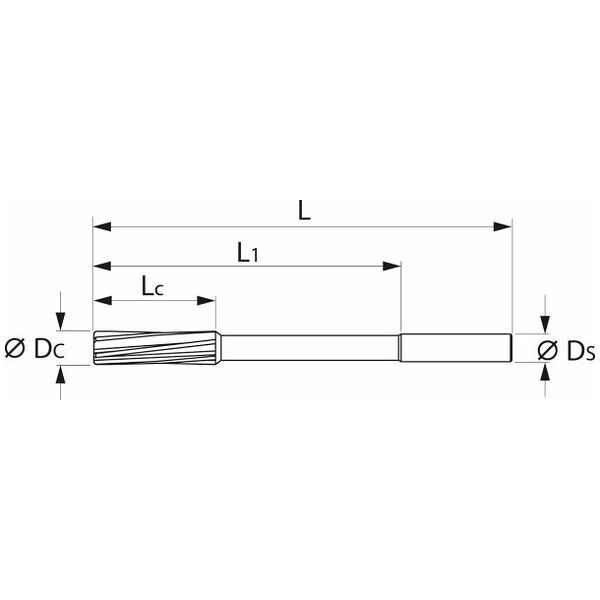

162900 2,47 схема твердосплавного сверла

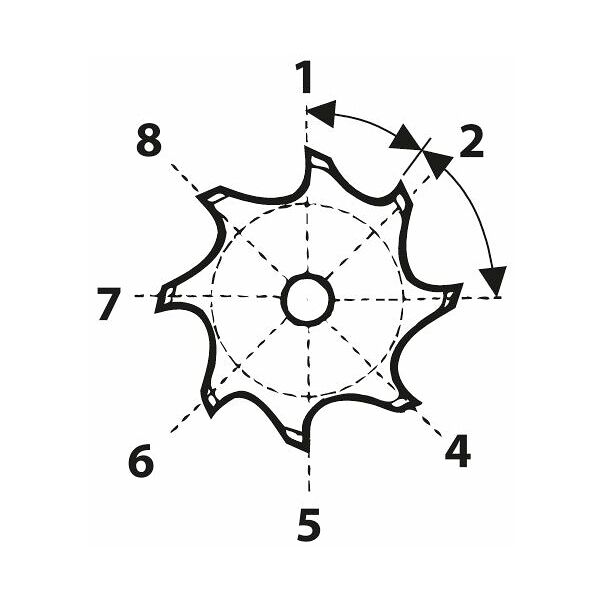

162900 2,47 четное количество зубьев с неравномерным расстоянием между ними − зубья расположены точно напротив друг друга; например, зубья 1 и 5.

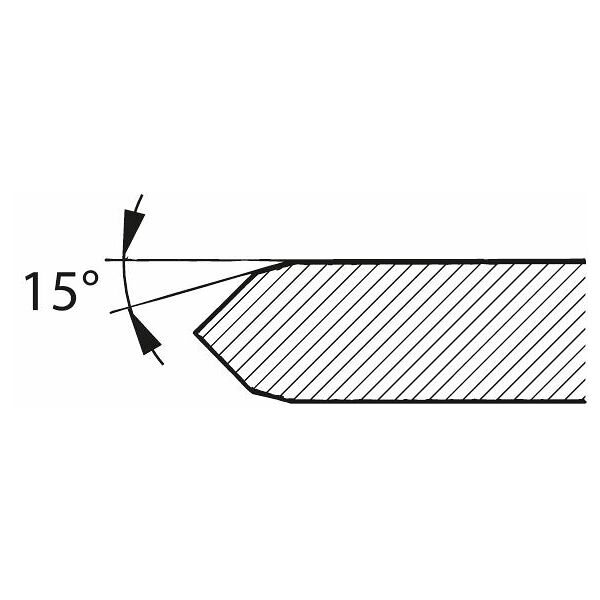

162900 2,47 схема угла твердосплавного сверла

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

2.47

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

2.47
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

14
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

57
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний

Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

HSS-E
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

Без покрытия
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

30°
Угол подъёма спирали, λ

15°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

162900

Описание

Машинная развертка для станков с ЧПУ. Исполнение для станков с ЧПУ (NC) аналогично DIN 212 с прямым хвостовиком диаметра для стандартного закрепления в гидравлических или высокоточных зажимных патронах. Для достижения минимального радиального биения и максимальной безопасности техпроцесса. Необходимость в специальных зажимных приспособлениях отпадает. С длинными режущими кромками и левой спиралью.
Диаметр 2,47 мм - четное число зубьев и неравномерное деление и с обеих сторон с центровочной вершиной.
Допуск на изготовление разверток по DIN 1420 для допуска отверстия H7.
Подача f в стали < 750 Н/ мм² - 0,1 мм /об.
Рекомендуемое сверло ∅ в стали < 750 Н/ мм²- 2,4 мм /об.

Предназначено для обработки:
- алюминиевые термопласты
- алюминиевых сплавов, дающих короткую стружку
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- коррозионно-стойких сталей с пределом прочности < 900 МПа
- коррозионно-стойких сталей с пределом прочности > 900 МПа
- титановых сплавов с пределом прочности > 850 МПа
- серых чугунов и высокопрочных чугунов
- латуни и бронзы
Универсальное применение.
Рекомендуется использование СОЖ, а также масел и эмульсии.
