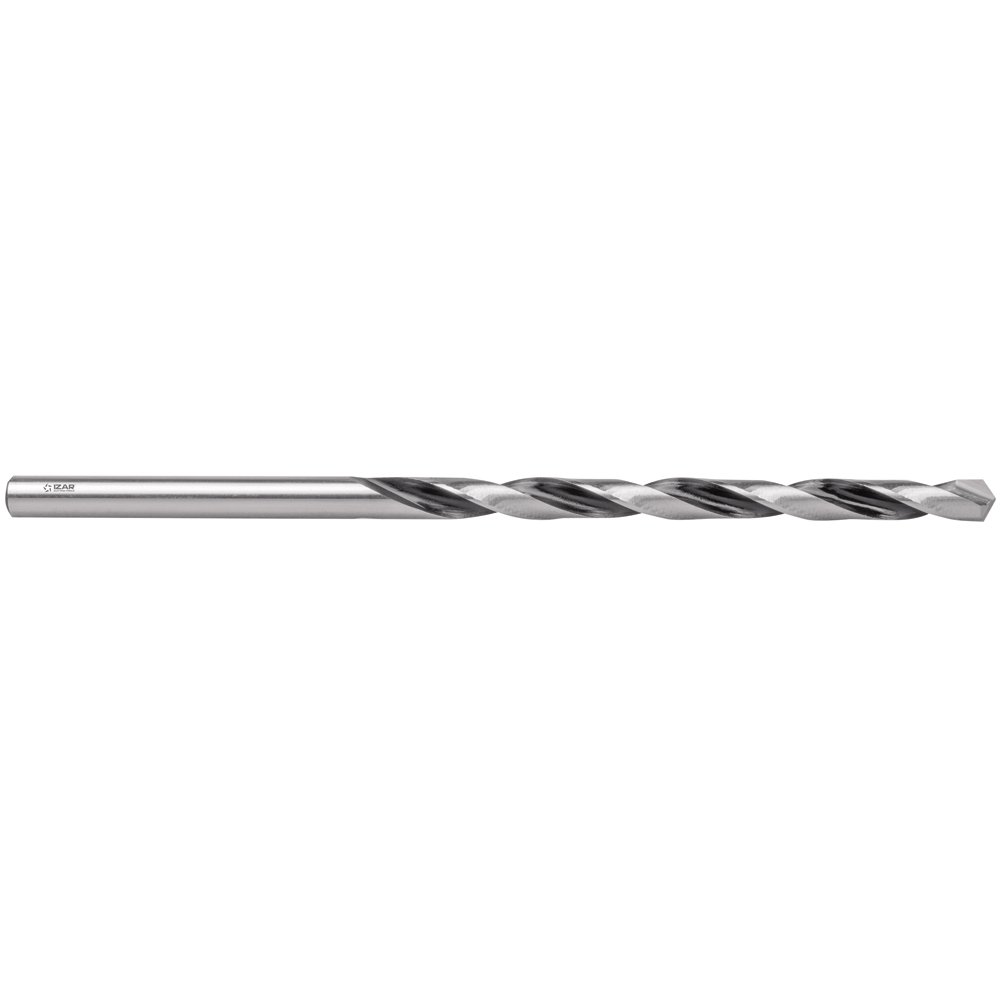

3.00 мм-BROCA HSS-G DIN340N сверло

Главная

Сверла по металлу

Сверла по металлу ц/х

Арт: 46508

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

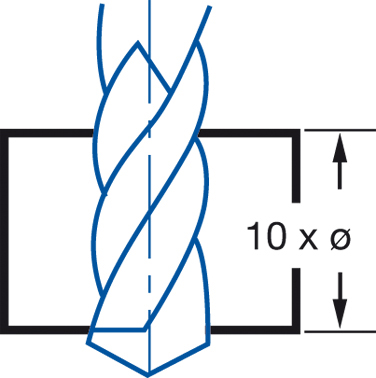

сверло 3,0 ц/х hss-g izar схема, глубина сверления

сверло 3,0 ц/х hss-g izar схема, вид спереди

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKN

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

10xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

100

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKN
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

3
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

10xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

66
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

100
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний

Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

MD/HM/ Carbure
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

Без покрытия
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

Цилиндрический
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

118°
Нормативный параметр, определяющий профиль канавки и возможность работы с материалами различной твердости.

Тип заточки

N
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

9036

Описание

Сверло с цилиндрическим хвостовиком с твердосплавными наконечниками. В соответствии со стандартом DIN 340N.

Рекомендуется для обработки:
- меди с длинной стружкой-бронза-латунь
- Меди с короткими стружками-бронза-латунь
- титановых сплавов
- чугуна
- ферритной / мартенситной нержавеющей стали
- аустенитной нержавеющей стали
- обработанной / термообрабатываемой легированной стали
- твердых пластмасс
- легированной стали

Условия работы:
- легированная сталь (<300 НВ / <1000 Н/мм²). Подача (мм/об.) - 0,025. Скорость резания (м/мин) - 30-50
- обработанная /термообрабатываемая легированная сталь (300-400HB/850-1300N/мм²). Подача (мм/об.) - 0,020. Скорость резания (м/мин.) - 10-15
- аустенитная нержавеющая сталь (<250 НВ / <850 Н/мм²). Подача (мм/об.) - 0,020. Скорость резания (м/мин.) - 10-25
- подача из ферритной/мартенситной нержавеющей стали (320 HB/<850 Н/мм²) (мм/об.) - 0,020. Скорость резания (м/мин.) - 12-25
- подача чугуна (<200 НВ / <700 Н/мм²) (мм/об.) - 0,040. Скорость резания (м/мин.) - 50-90
- подача чугуна (200-300 НВ / 700-1000 Н/мм²) (мм/об.) - 0,020. Скорость резания (м/мин.) - 40-60
- подача 4 титановых сплавов (мм/об.) - 0,030. Скорость резания (м/мин) - 20-35
- короткорежущая медь-бронза-латунь (<200 НВ / <700 Н/мм²). Подача (мм/об.) - 0,060. Скорость резания (м/мин.) - 40-100
- длинномерная стружка медь-бронза-латунь (<200 НВ / <700 Н/мм²). Подача (мм/об.) - 0,060. Скорость резания (м/мин.) - 40-100
- подача твердых пластмасс (мм/об.) - 0,040. Скорость резания (м/мин.) - 20-100
