HTSR12CI картридж для сверла со сменными пластинами

Главная

Сверла по металлу

Сопутствующие товары

Арт: 47862

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

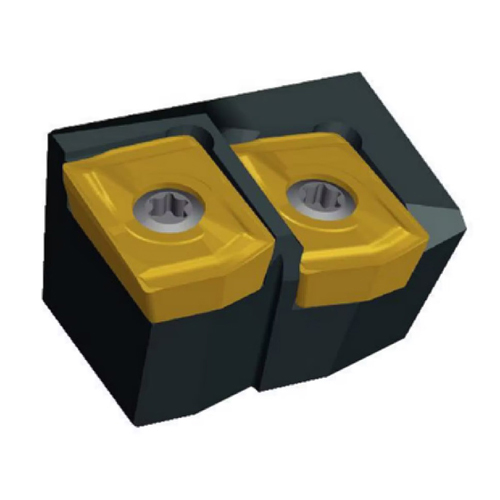

htsr12ci картридж сверла со сменными пластинами

htsr12ci схема картриджа сверла со сменными пластинами

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

DFR0403.

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний

Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

Цилиндрический

Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

HTS DFR

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

DFR0403.
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний

Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

Цилиндрический
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

HTS DFR

Описание

Головка HTS с пластинами DFT.
Центральный картридж HTSR12CI - 1 шт. используемые пластины DFR0403. - 2 шт.
Картриджи используют пластины DFR прямоугольной формы.

Диаметр сверла изменяется за счет уменьшения периферийного картриджа.

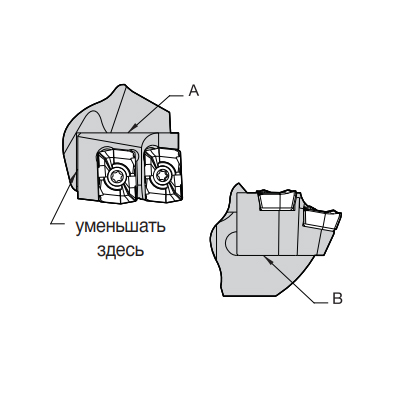

Картридж шлифуется под углом 90° к контактной поверхности А и опорной поверхности B.
Изменение диаметра сверла при уменьшении картриджа соответствует удвоенному значению размера сошлифованного участка.

Комплектующие:
Картриджи HTS DFR HTSR12CI - 5,0 Нм:
Эталонная пластина DFR0403..
Винт пластины - 192.432
Винт картриджа - 192.592
Шайба - 192.902
