3.76058R032V головка для сверла со сменными пластинами

Главная

Сверла по металлу

Сопутствующие товары

Арт: 47859

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

3.76058r032v сверло со сменными пластинами

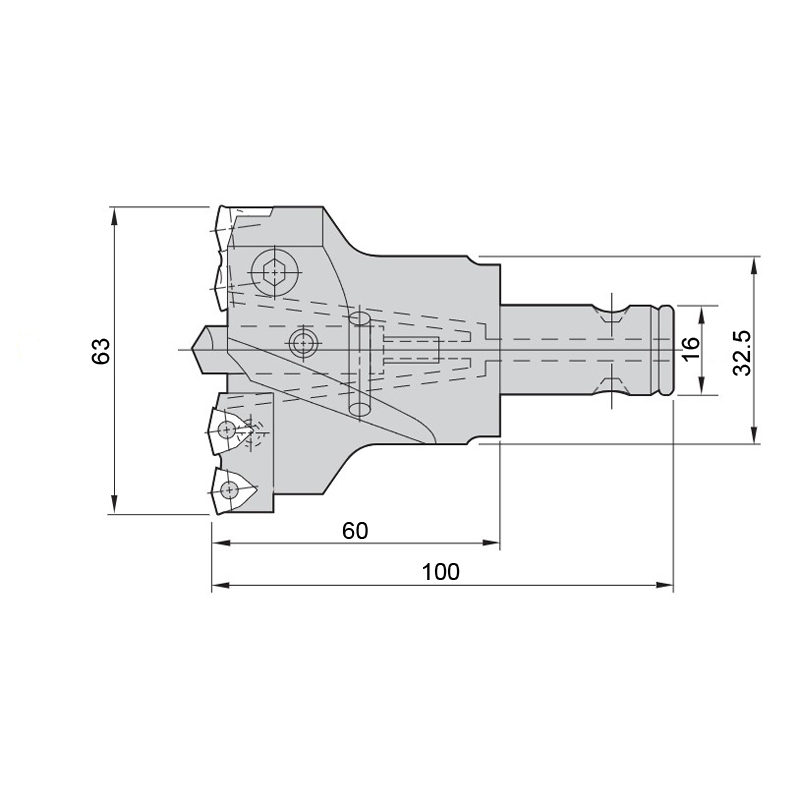

3.76058r032v схема сверла со сменными пластинами с размерами

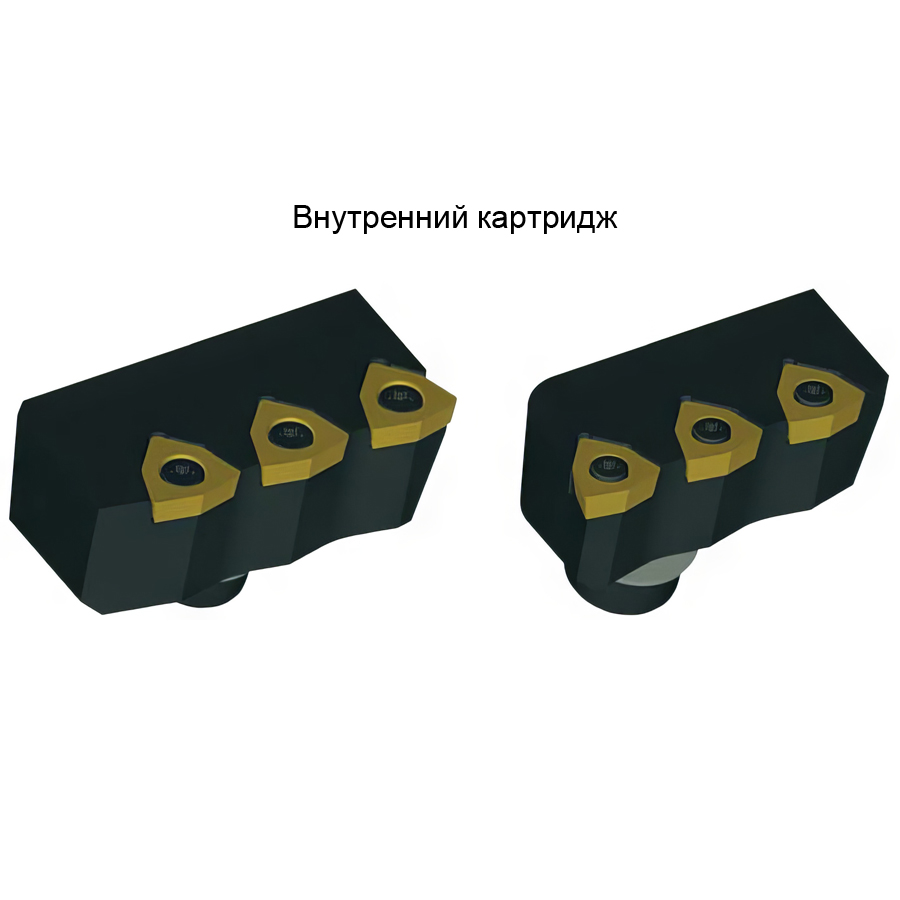

3.76058r032v внутренний картридж сверла со сменными пластинами

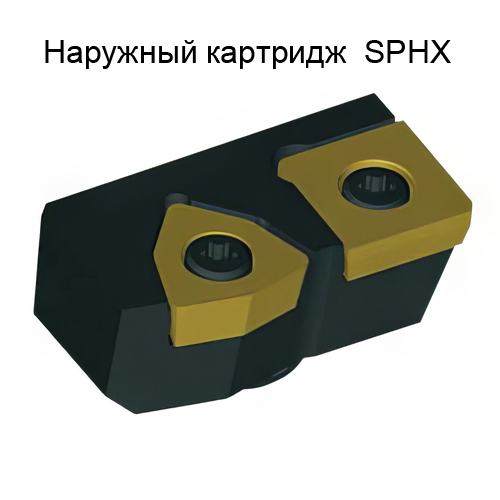

3.76058r032v наружный картридж sphx сверла со сменными пластинами

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

10xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

SPHX0903. / DFT05T3.

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

63
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

10xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

60
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

SPHX0903. / DFT05T3.

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

100
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное (до 5-10хD)
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

Цилиндрический
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

HTS DFR

Описание

Сверло со сменными пластинами. Система HTS для сверления глубоких отверстий
Головка поставляется в комплекте с зажимным и регулировочным винтами.

Пилотные сверла и картриджи заказываются отдельно.

Пилотное сверло (B510S10.) - 118°.
Внутренний картридж 3.77000R023V - 1 шт.
Наружный картридж SPHX (3.77000R224V) - 1 шт.
Эталонная пластина DFT05T3. - 3 шт.
Эталонная пластина SPHX0903. - 1 шт.

Диаметр сверла изменяется за счет укорачивания периферийного картриджа.

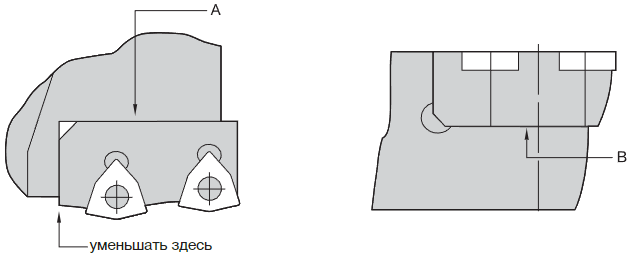

Укорачивайте под углом 90° к контактной поверхности А и опорной поверхности B (см. рис.1).
Укорачивание уменьшает эффективный диаметр сверла в два раза по отношению к объему удаляемого материала.

Картриджи HTS DFR 3.77000R023V - 5,0 Нм:
Эталонная пластина DFT05T3.. - 2 шт.
Винт пластины - 191.924
Винт картриджа - 192.593
Шайба - 192.903

Картриджи HTS DFR 3.77000R224V для чистовой обработки - 5,0 Нм:
Эталонная пластина DFT05T3.. - 2 шт.
Периферийная эталонная пластина SPHX0903.. - 1 шт.
Винт пластины - 191.924
Установочный винт - 193.451
Шайба - 192.903
