HTSR046R028M головка для сверла со сменными пластинами

Главная

Сверла по металлу

Сопутствующие товары

Арт: 47858

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

htsr046r028m сверло со сменными пластинами

htsr046r028m схема сверла со сменными пластинами с размерами

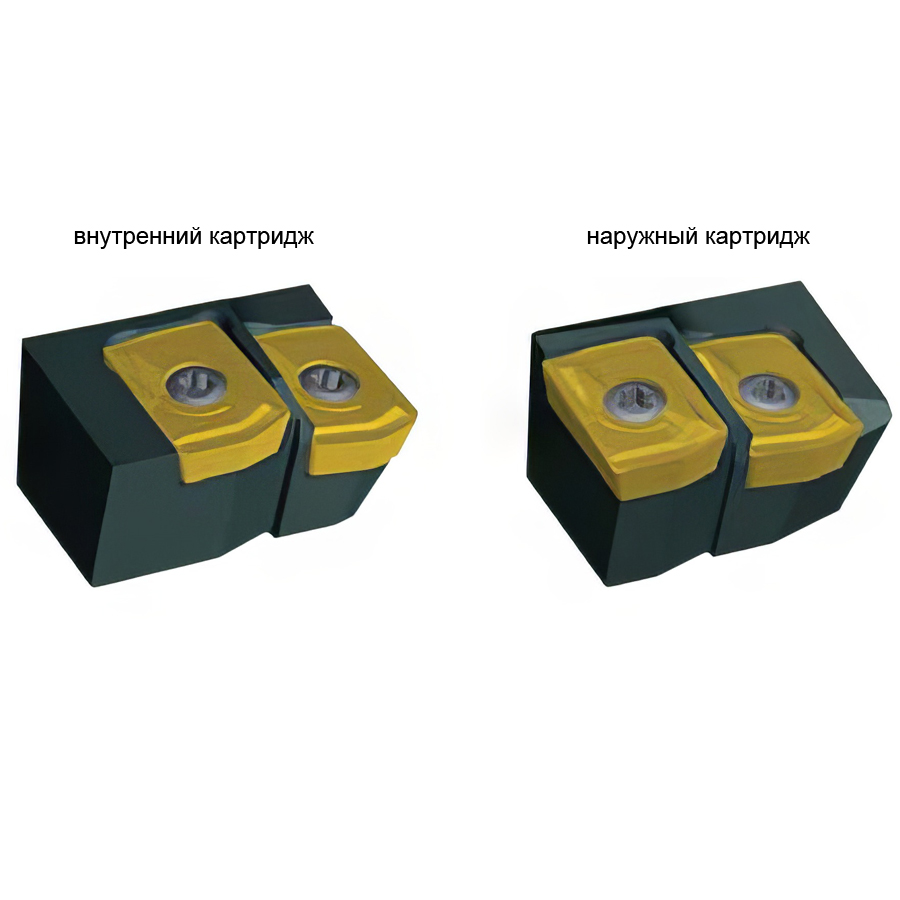

htsr046r028m картридж внутренний и внешний сверла со сменными пластинами

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

10xD

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

DFR0403..

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

49
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

10xD
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

DFR0403..
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

70

Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное (до 5-10хD)
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

Цилиндрический
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

HTS DFR

Описание

Сверло со сменными режущими пластинами. Система HTS-R для сверления глубоких отверстий. Головка поставляется в комплекте с зажимным и регулировочным винтами.

Пилотное сверло и картриджи заказываются отдельно.
Регулируемые головки HTS с пластинами DFR

Пилотное сверло HSS (B513S10..) - 118°.
Пилотное сверло твердый сплав (B514S10..) - 130°.
Внутренний картридж HTSR12CI - 1 шт.
Наружный картридж HTSR12CE - 1 шт.
Эталонная пластина DFR0403.. - 4 шт.

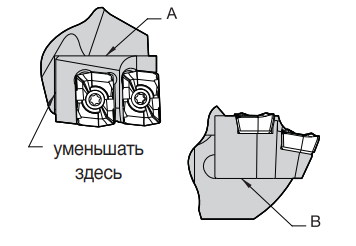

Диаметр сверла изменяется за счет укорачивания периферийного картриджа.
Укорачивать под углом 90° к контактной поверхности А и опорной поверхности B (см. рис. 1).
Укорачивание уменьшает эффективный диаметр сверла в два раза по отношению к объему удаляемого материала.

Комплектующие:
Зажимной винт - 193.397
Регулировочный винт - 190.458

Картриджи HTS DFR HTSR12CI, HTSR12CE - 5,0 Нм:
Эталонная пластина DFR0403..
Винт пластины - 192.432
Винт картриджа - 192.592
Шайба - 192.902
