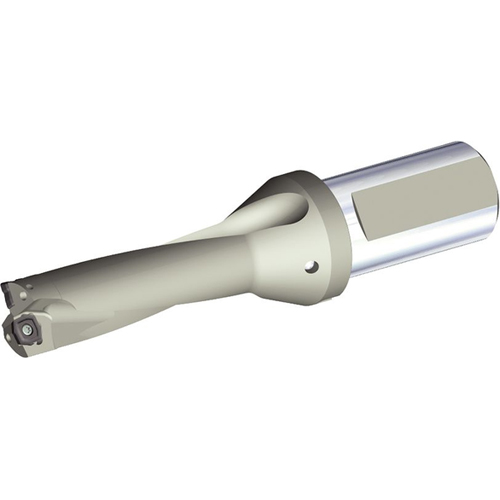

TCF250R2SLR32MD корпусное сверло под пластину
TCF250R2SLR32MD корпусное сверло под пластину
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.
Диаметр, мм (D)
25
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.
Глубина сверления
2xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.
Рабочая длина, Lc
50,9
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.
Подходящие пластины
TCF080308DP / TCF090305DC
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.
Общая длина, L
140,9
Все характеристики
Цена по запросу
Узнать цену
Наличие:
на складе
на складе
Бесплатная доставка
Москва и область
1-2 дня
Санкт-Петербург
2-3 дня
По России
3-5 дней

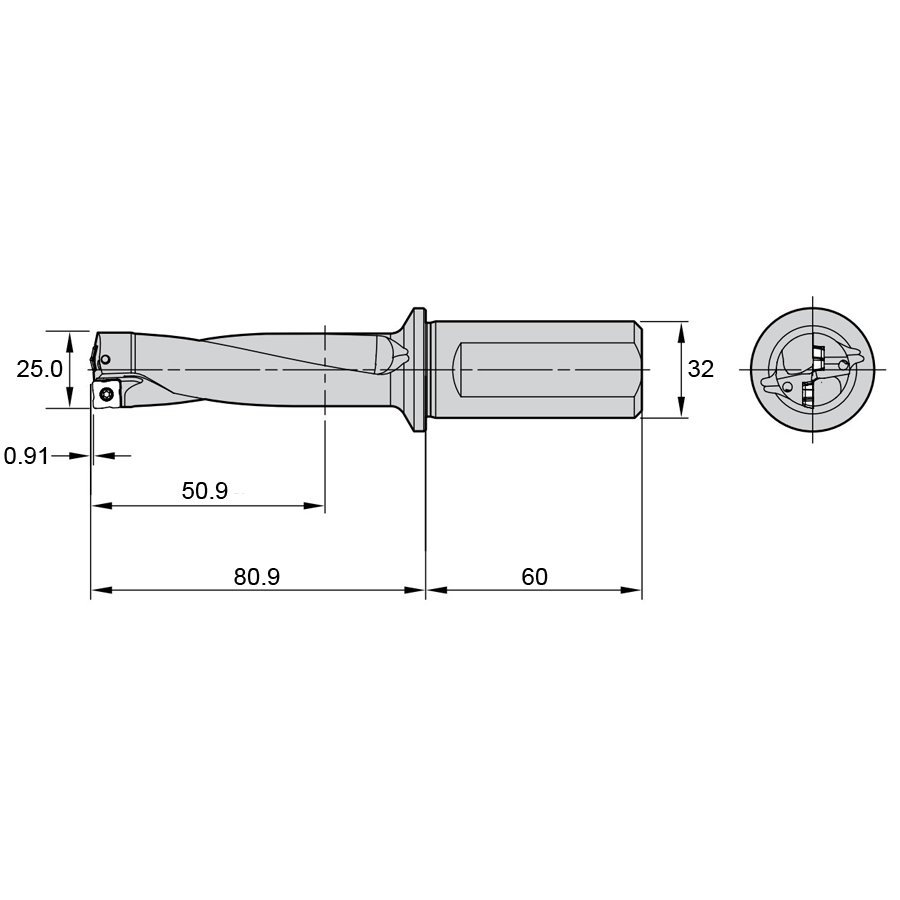

Технические характеристики:
-
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.Диаметр, мм (D)25
-
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.
Глубина сверления2xD -
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.Рабочая длина, Lc50,9
-
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.Подходящие пластиныTCF080308DP / TCF090305DC
-
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.Общая длина, L140,9
-
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.Тип охлажденияВнутренний
-
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.Тип хвостовикаЦилиндрический
-
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.Серия сверлаTop Cut 4
-
Диаметр хвостовика в ммДиаметр хвостовика, d132
Описание
Top Cut 4 - сверло со сменными пластинами нового поколения. По четыре эффективных режущих кромки на центральной и периферийной пластине. Профиль режущих кромок центральной и периферийной пластин, применяемых вместе, стабилизирует сверло и предотвращает его смещение даже при обработке неплоских поверхностей.
Конструкция с возможностью смещения сверла по оси Х позволяет настраивать диаметр получаемого отверстия на токарных станках и оптимизировать точность
на обрабатывающих центрах. Превосходное решение для ситуаций, когда скорость и экономичность имеют первостепенное значение.
Четыре сплава, обеспечивающие стойкость инструмента при работе с высокими скоростями резания:
- WU25CH: максимальный удельный съем металла при выполнении операций общего назначения.
- WU40PH: максимальная прочность.
- WPK10CH: для работы с высокой скоростью резания.
- WN10PH: для обработки алюминиевых и других цветных сплавов.
Широкие возможности обработки отверстий в самых сложных условиях: сверление сквозных и пересекающихся отверстий, засверливание в наклонную поверхность и выход из наклонной поверхности, обработка неполных отверстий и засверливание в неплоскую поверхность. Доступны различные сплавы и геометрии пластин.
Вывод стружечной канавки
Более крутой вывод стружечной канавки позволяет сократить общую длину режущего инструмента и повысить жесткость.
Каналы для подвода СОЖ
Увеличенные отверстия для подвода СОЖ позволяют доставить большее количество смазки в зону резания.
Позиционирование пластин
Оптимизированное позиционирование пластин гарантирует максимальную стабильность сверла, высокую точность и превосходное качество отверстия, в том числе и при сверлении глубоких отверстий.
Зона перехода от режущей части к стружечной канавке. Усовершенствованная геометрия в зоне обоих посадочных мест под пластины.
Хвостовик с лыской.
Конструкция с возможностью смещения сверла по оси Х позволяет настраивать диаметр получаемого отверстия на токарных станках и оптимизировать точность
на обрабатывающих центрах. Превосходное решение для ситуаций, когда скорость и экономичность имеют первостепенное значение.
Четыре сплава, обеспечивающие стойкость инструмента при работе с высокими скоростями резания:
- WU25CH: максимальный удельный съем металла при выполнении операций общего назначения.
- WU40PH: максимальная прочность.
- WPK10CH: для работы с высокой скоростью резания.
- WN10PH: для обработки алюминиевых и других цветных сплавов.
Широкие возможности обработки отверстий в самых сложных условиях: сверление сквозных и пересекающихся отверстий, засверливание в наклонную поверхность и выход из наклонной поверхности, обработка неполных отверстий и засверливание в неплоскую поверхность. Доступны различные сплавы и геометрии пластин.
Вывод стружечной канавки
Более крутой вывод стружечной канавки позволяет сократить общую длину режущего инструмента и повысить жесткость.
Каналы для подвода СОЖ
Увеличенные отверстия для подвода СОЖ позволяют доставить большее количество смазки в зону резания.
Позиционирование пластин
Оптимизированное позиционирование пластин гарантирует максимальную стабильность сверла, высокую точность и превосходное качество отверстия, в том числе и при сверлении глубоких отверстий.
Зона перехода от режущей части к стружечной канавке. Усовершенствованная геометрия в зоне обоих посадочных мест под пластины.
Хвостовик с лыской.
