DT190-022WN25R01SO06-3D-IK корпусное сверло под пластину

Арт: 47934

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

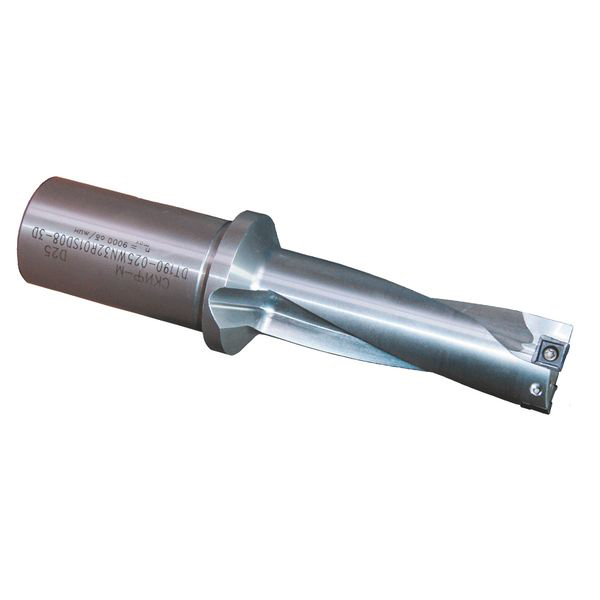

dt190-022wn25r01so06-3d-ik сверло со сменными пластинами

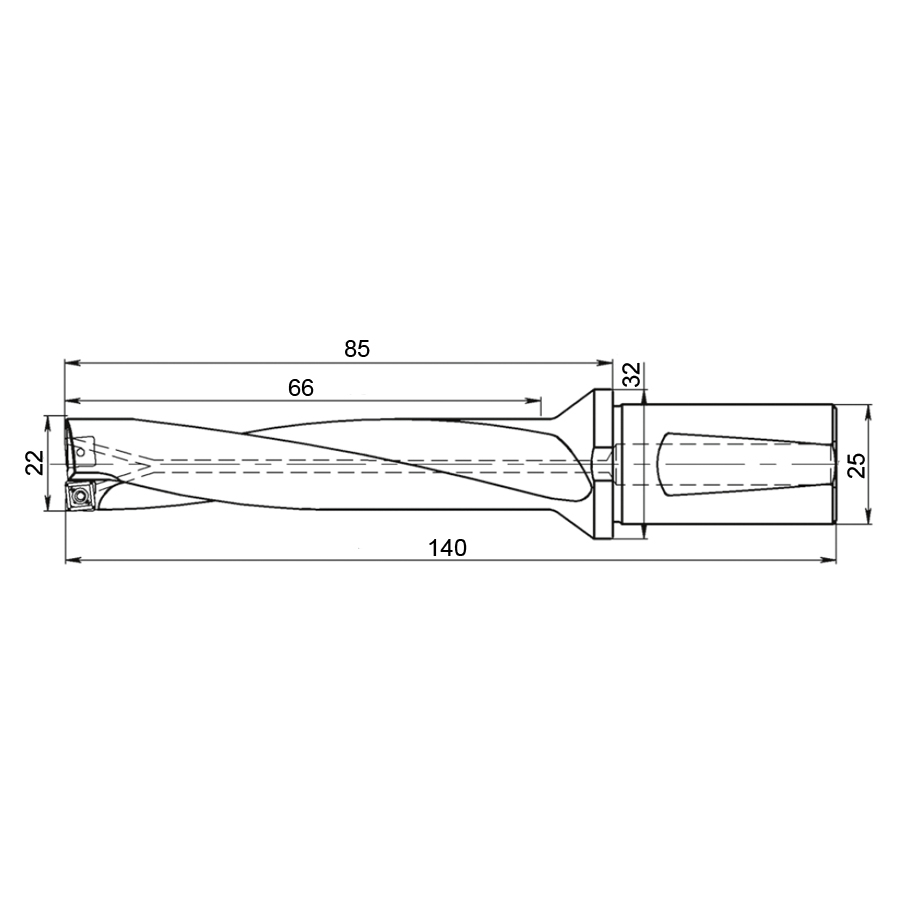

dt190-022wn25r01so06-3d-ik схема сверла со сменными пластинами с размерами

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

SOMT06M307ER

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

140

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

22
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

66
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

SOMT06M307ER
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

140

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

Цилиндрический
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

DT190...-3D
Диаметр хвостовика в мм

Диаметр хвостовика, d1

25

Описание

Сверла с внутренним подводом СОЖ. Сверление на больших подачах - 4 режущих кромки на пластине.
Хвостовик - цилиндрический согласно DIN 1835E.
Универсальное исполнение для обработки стали, нержавеющей стали, чугуна и цветных металлов.

Комплектующие:
Винт крепления пластины - T220555-07P
Ключ крепления пластины - 7007-TP (1 Нм)
