MNC 370-185 A32-200-10-5D корпусное сверло под пластину

Арт: 47857

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

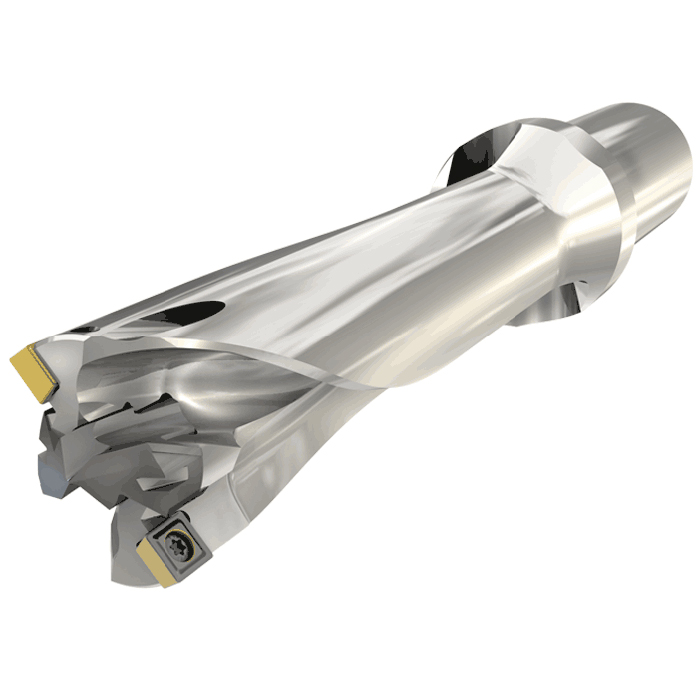

mnc 370-185 a32-200-10-5d сверло со сменными пластинами

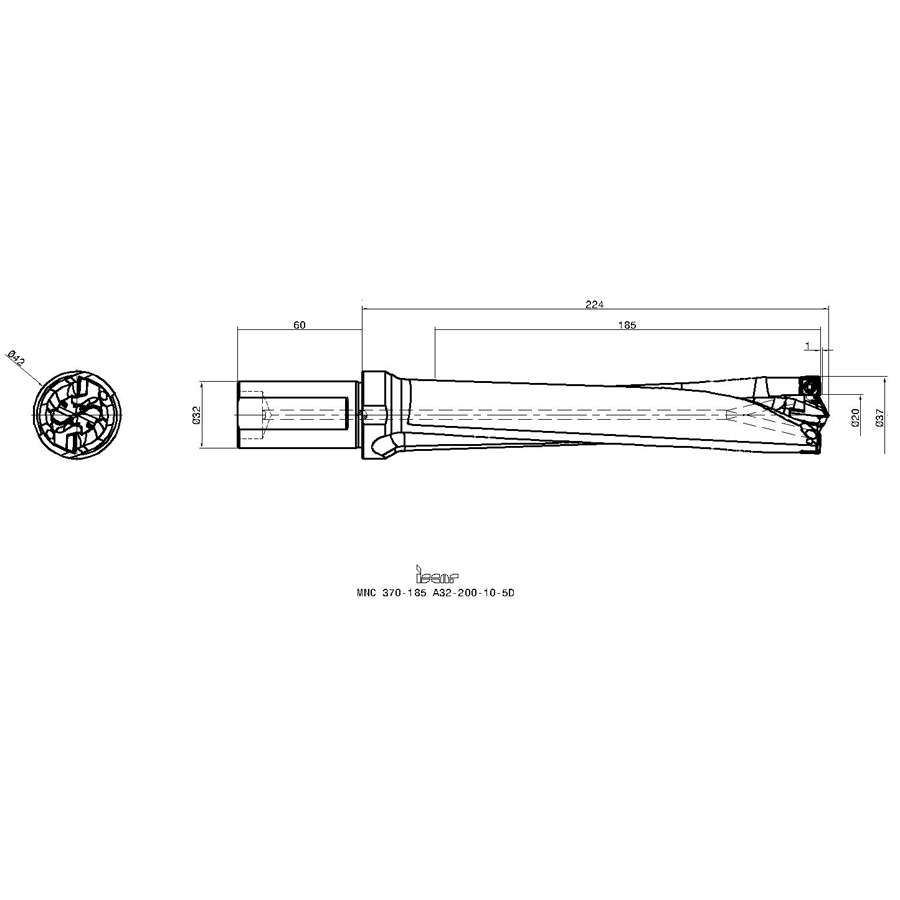

mnc 370-185 a32-200-10-5d схема сверла со сменными пластинами с размерами

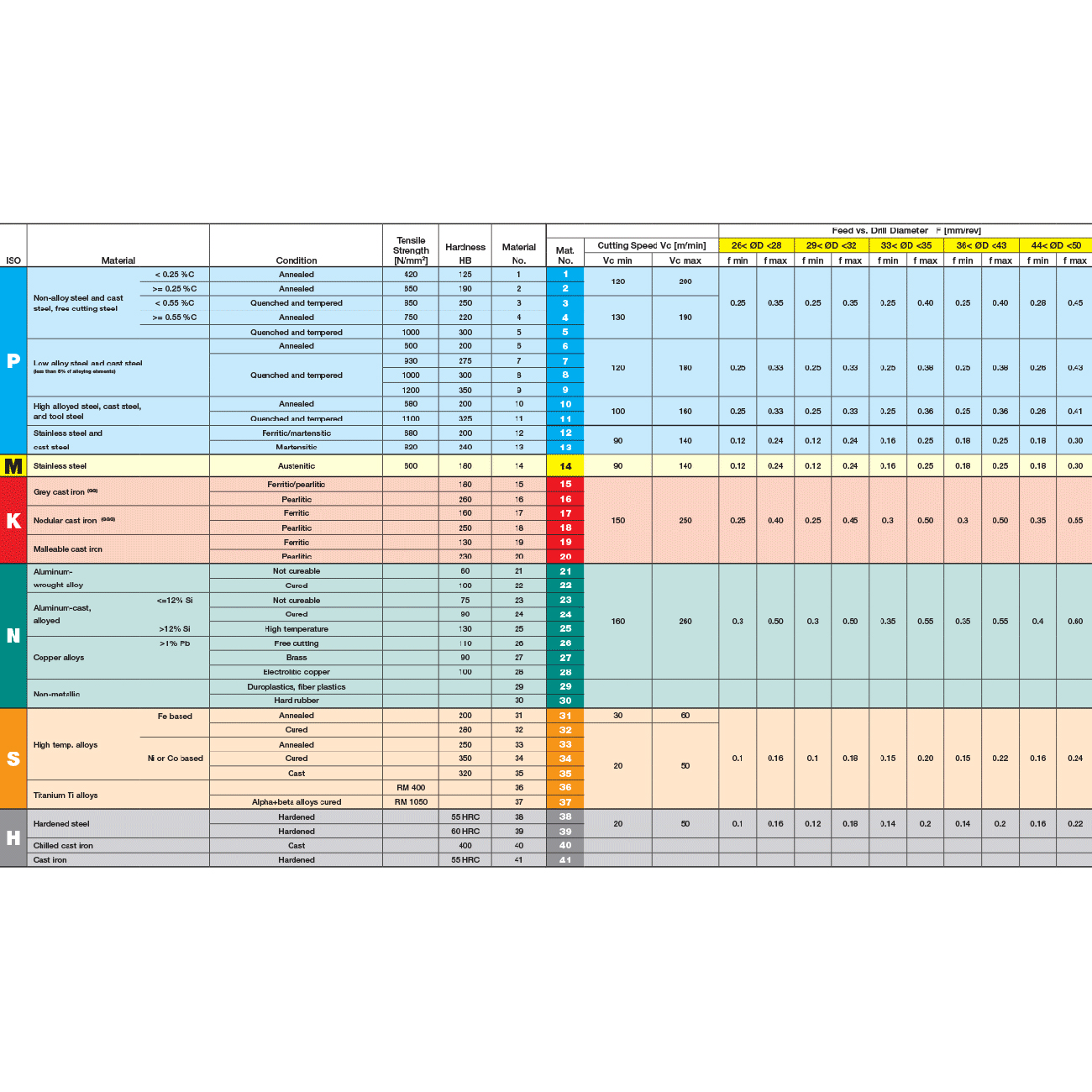

mnc 370-185 a32-200-10-5d таблица режимов резания

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

185

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

SOGT 100408-W

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

284

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

37
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

185
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

SOGT 100408-W
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

284

Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное (до 5-10хD)
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

Цилиндрический
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

MNC-5D
Диаметр хвостовика в мм

Диаметр хвостовика, d1

32

Описание

Полноэффективные индексируемые сверла большого диаметра с направляющей сверлильной головкой и одним плоским хвостовиком. Глубина сверления 5xD. Высокая скорость сверления, высокая точность и чистота поверхности.
Допуск на отверстие: D + 0,10 /-0,05 в средних условиях. Однако он может быть выше или ниже в зависимости от состояния станка и оснастки.

Комплектующие:
Винт Torx - SR 14-571
Лезвие Torx - BLD T10/S7
Ручка - SW6-SD
Зажимной ключ - K MNC MULTI
