DR039-078-32-12-2D-N корпусное сверло под пластину Сверло со сменными пластинами

Главная

Сверла по металлу

Сверла со сменными пластинами

DR039-078-32-12-2D-N корпусное сверло под пластину

Арт: 47851

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

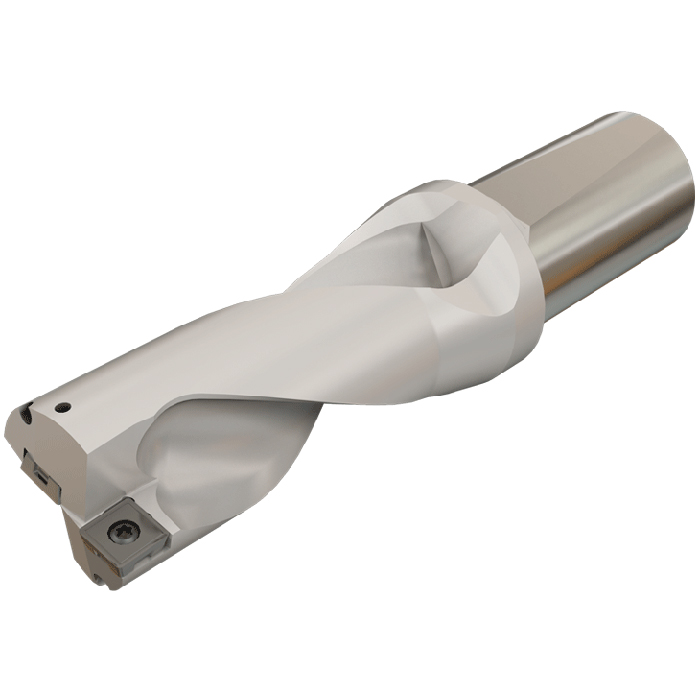

dr039-078-32-12-2d-n сверло со сменными пластинами

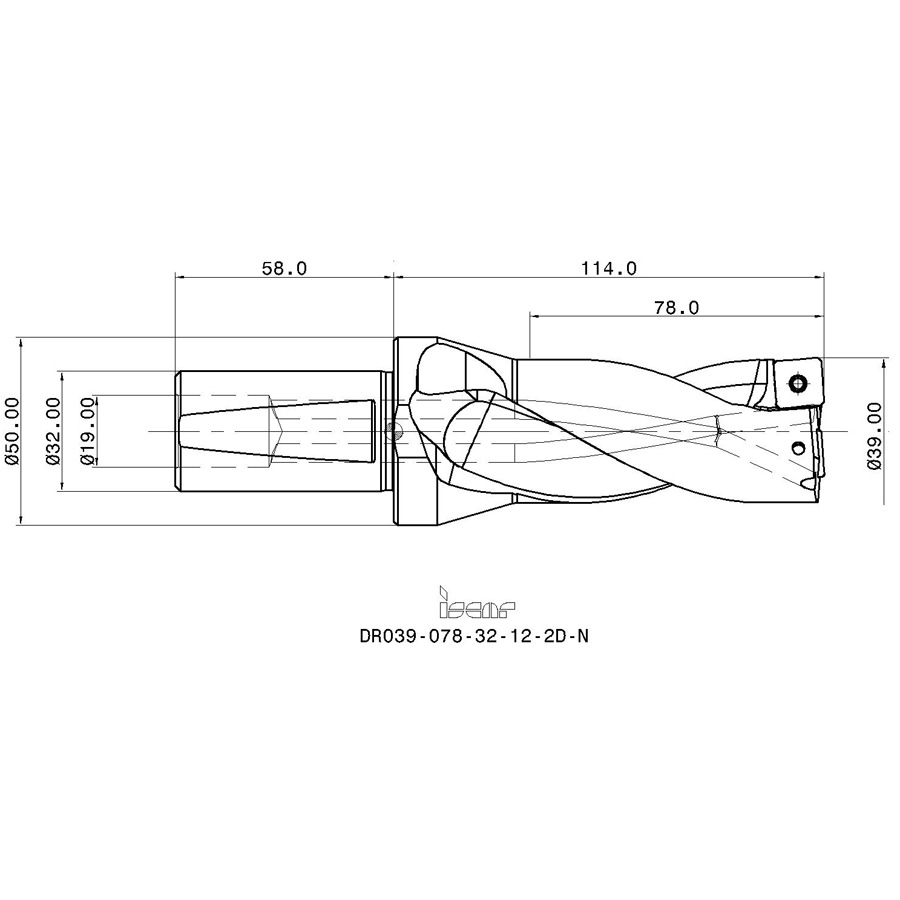

dr039-078-32-12-2d-n схема сверла со сменными пластинами с размерами

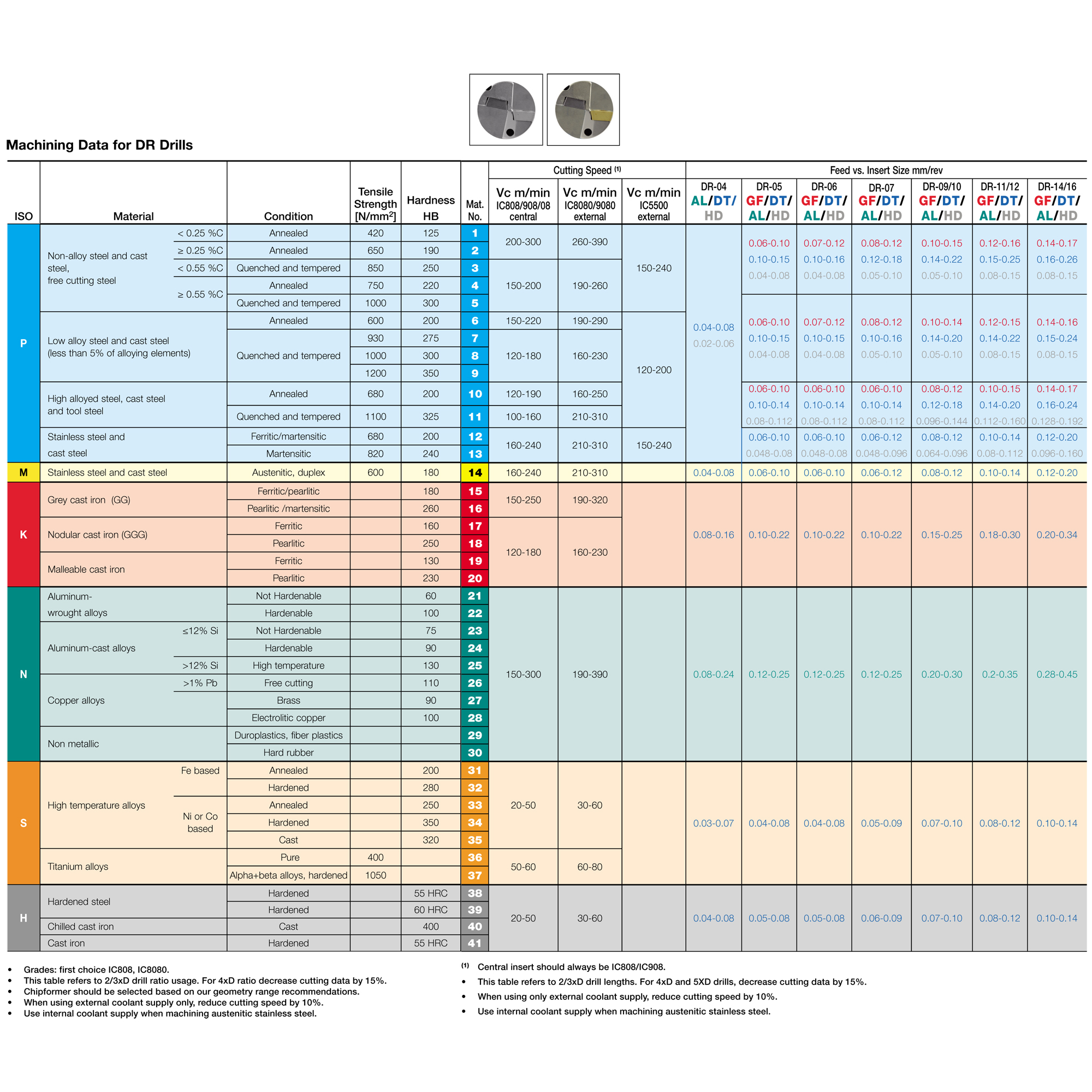

dr039-078-32-12-2d-n таблица режимов резания

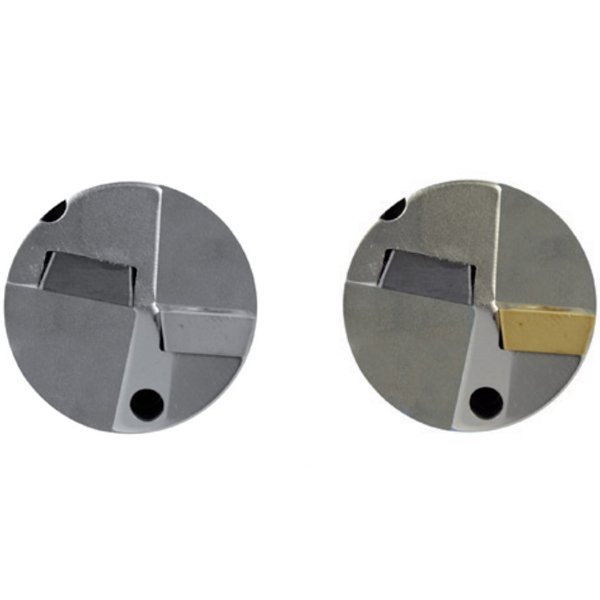

dr039-078-32-12-2d-n сверло со сменными пластинами с отверстиями подвода СОЖ

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

2xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

SOMT 12

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

172

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

39
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

2xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

78
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

SOMT 12
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

172

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

Цилиндрический
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

DR-2D-N
Диаметр хвостовика в мм

Диаметр хвостовика, d1

32

Описание

Сверла со сменными квадратными пластинами, с каналами подвода охлаждающей жидкости, глубина сверления 2xD.
Допуск на отверстие в средних условиях, однако, он может быть выше или ниже в зависимости от состояния станка и инструмента.
Допуск на отверстие D + 0,15 /-0,05 при средних применяемых условиях. Он может быть выше или ниже в зависимости от состояния станка и инструмента.

Комплектующие:
Зажимной винт - SR 14-544/S
Лезвие Torx - BLD T15/S7
Ручка - SW6-SD
