DR200-100-25-06-5D-N корпусное сверло под пластину Сверло со сменными пластинами

Главная

Сверла по металлу

Сверла со сменными пластинами

DR200-100-25-06-5D-N корпусное сверло под пластину

Арт: 47848

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

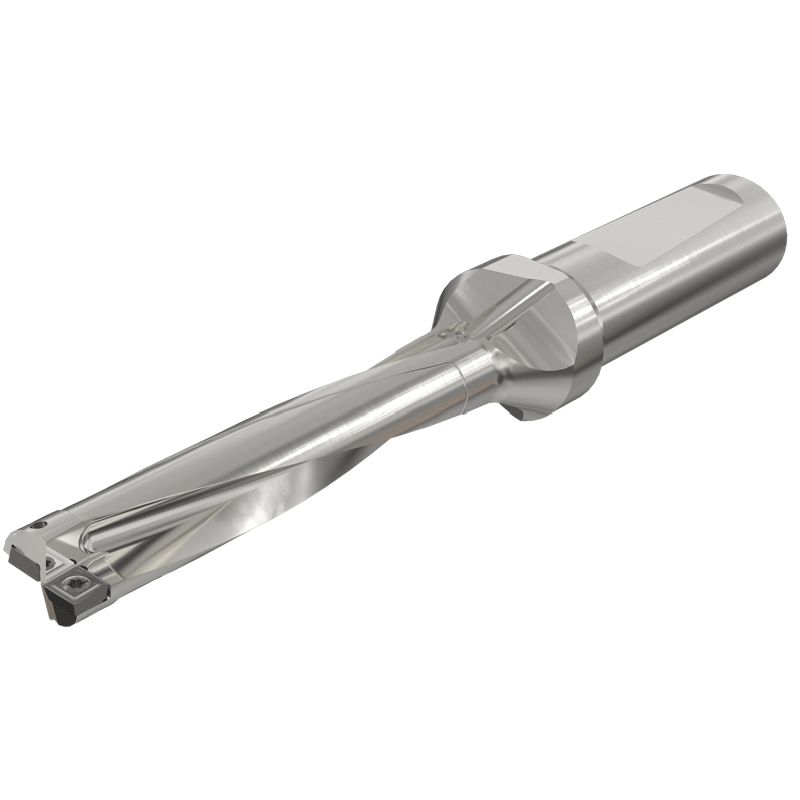

dr200-100-25-06-5d-n сверло со сменными пластинами

dr200-100-25-06-5d-n схема сверла со сменными пластинами с размерами

dr200-100-25-06-5d-n таблица режимов резания

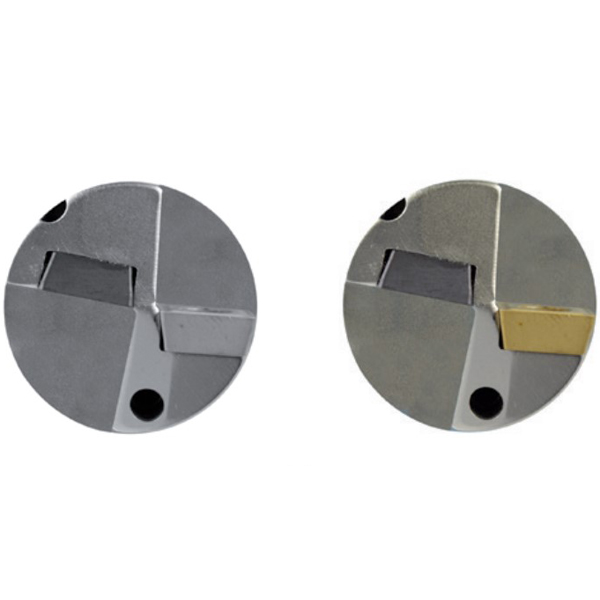

dr200-100-25-06-5d-n сверло со сменными пластинами с отверстиями подвода СОЖ

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

100

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

SOMX 060304-DT

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

176

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

20
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

100
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

SOMX 060304-DT
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

176

Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное (до 5-10хD)
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

Цилиндрический
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

DR-5D-N
Диаметр хвостовика в мм

Диаметр хвостовика, d1

25

Описание

Сверла со сменными квадратными пластинами, с каналами подвода охлаждающей жидкости, глубина сверления 5xD.
Допуск на отверстие в средних условиях, однако, он может быть выше или ниже в зависимости от состояния станка и инструмента.
Допуск на отверстие D + 0,35 /-0,05 при средних применяемых условиях. Он может быть выше или ниже в зависимости от состояния станка и инструмента.

Комплектующие:
Зажимной винт - SR 34-508/L
Ключ - T-7/51
