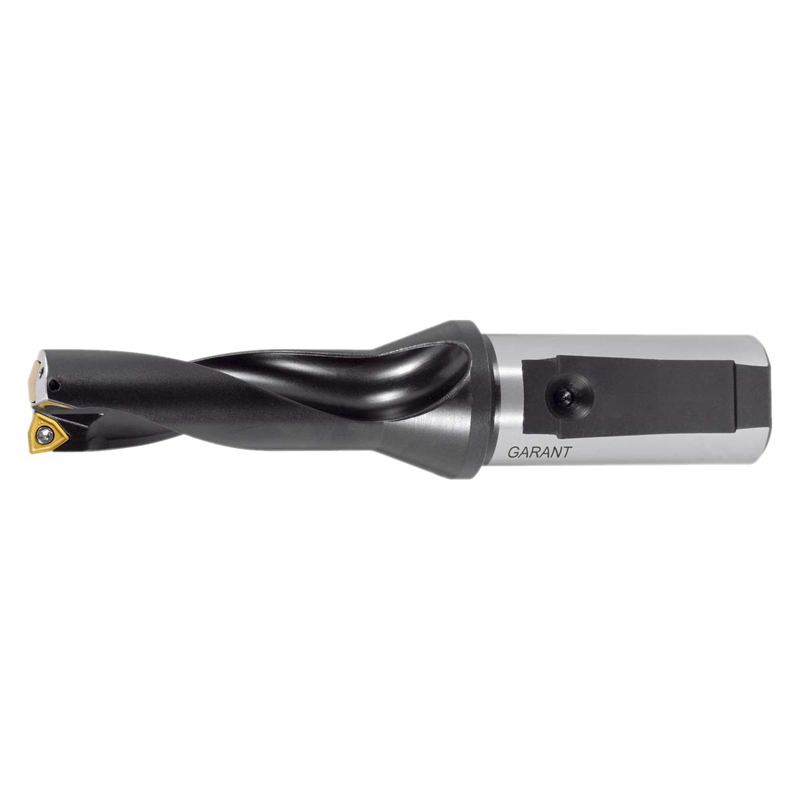

232300 20 корпусное сверло под пластину

Арт: 47840

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

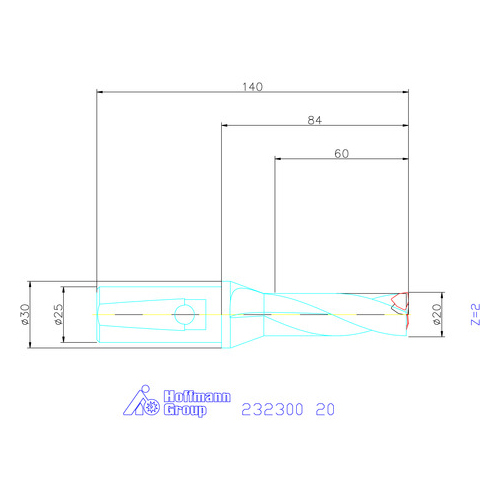

232300 20 схема сверла со сменными пластинами с размерами

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

WOEX 040304

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

140

Все характеристики

Цены указаны с НДС

34 499 ₽ | шт

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

20
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

56
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

WOEX 040304
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

140

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Исполнение тыльной части инструмента, устанавливаемой в патрон. Хвостовики Weldon имеют цилиндрический профиль, имеют две или одну лыску для фиксации винтами оправки.

Тип хвостовика

Цилиндрический
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

232300
Диаметр хвостовика в мм

Диаметр хвостовика, d1

25
D (мм)

20

Описание

Универсальные сборные свёрла с пониженной силой резания, правые, с комбинированным хвостовиком.
Высокая прочность и максимальная надёжность процесса.
С внутренним охлаждением, минимальное давление 25 бар.
Хвостовик - DIN 6535 HE, DIN 6595
Максимальный предел регулировки V_макс- 0,5 мм

Варианты применения:
Сверление по центру
Наклонное точечное сверление
Ограниченное поперечное сверление
Отверстие; наклонный выход
Выпуклость

Комплектующие:
Зажимной винт - 239700 6IP1 (1,0 Нм)
