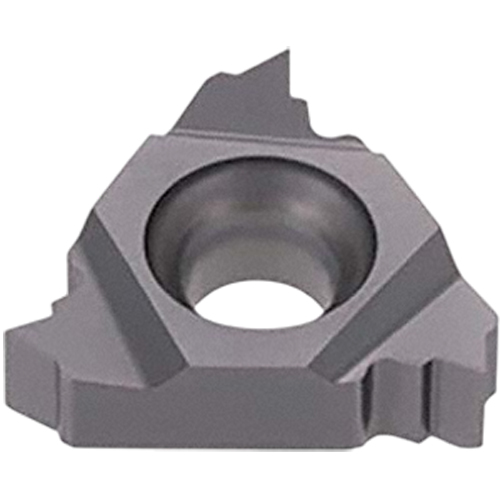

16ER1.25ISO AH725 пластина резьбовая
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
На складе
при заказе от 3 000 ₽
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPM
-
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластины*ER -
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.Профиль резьбыISO - метрическая резьба полный профиль 60°
-
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)16 -
Толщина пластины, S (мм)0.9
-
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.16
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)9.952mm=3/8"
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваAH725
-
Направление, в котором производится закручивание по резьбе. Правая резьба – классическое решение для разъемных соединений, левая – оптимальна для вращающихся деталей и особо ответственных узлов. Также в наличии универсальные пластины, формирующие левую иИсполнение резьбыправое
-
Расстояние между витками резьбы.Шаг резьбы1.25 мм
-
Тип резьбы, нарезаемой пластиной. Резьба U-типа относится дюймовой, остальные – к метрической.Применение резьбынаружная
-
Артикул производителя6859609
Сменная твердосплавная пластина по металлу. Для нарезания метрической резьбы. Наружная резьба, правое исполнение.
Универсальный сплав для обработки стали. с “Flash”-покрытием PVD из мелкозернистого твердосплава. Обрабатываемый материал: P20 - P35.
Универсальный сплав для обработки нержавеющей стали из мелкозернистого карбида вольфрама. с “Покрытием-”Flash”. Обрабатываемый материал: M20 - M35.
Сплав для обработки жаропрочных. Покрытие ”Flash” (Ti, AR)N основа. Для нарезания канавок. Идеально подходит для обработки высоколегированных сплавов. Обрабатываемый материал: S20 - S30.
