2IL 1.5ISO VTX пластина резьбовая Qtool

Главная

Твердосплавные пластины

Резьбовые пластины

Арт: 65437

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

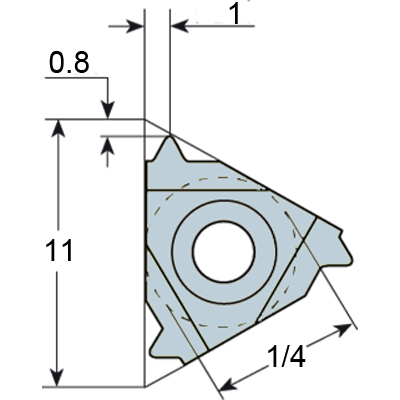

Фото 1: 2IL 1.5ISO VTX пластина резьбовая Qtool

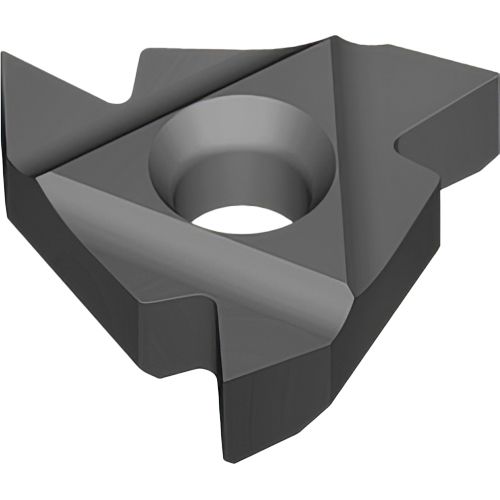

Фото 2: 2IL 1.5ISO VTX пластина резьбовая Qtool

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH

Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

ISO - метрическая резьба полный профиль 60°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

*ER (IR)/IL (EL)

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

6.350mm=1/4"

Все характеристики

Цены указаны с НДС

1 092 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

10 920 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

ISO - метрическая резьба полный профиль 60°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

*ER (IR)/IL (EL)
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

2
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

6.350mm=1/4"
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

VTX

Вид пластины

твердосплавная
Направление, в котором производится закручивание по резьбе. Правая резьба – классическое решение для разъемных соединений, левая – оптимальна для вращающихся деталей и особо ответственных узлов. Также в наличии универсальные пластины, формирующие левую и

Исполнение резьбы

левое
Расстояние между витками резьбы.

Шаг резьбы

1.50 мм
Тип резьбы, нарезаемой пластиной. Резьба U-типа относится дюймовой, остальные – к метрической.

Применение резьбы

внутренняя
r (мм)

0,14
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0387

*ER (IR)/IL (EL)

Сменная твердосплавная пластина для отрезки и точения канавок металлу. Для внутренних правых резцов и наружных левых. Для державок: SER/L (SIR/L).

Сплав VTX

Высокопрочный твердый сплав с субмикронным зерном для обработки материалов всех групп по классификации ISO (P,M,K,N,S,H). обеспечивает пластинам высокую ударную вязкость при обработке в условиях недостаточной жесткости технологической системы. Пластины имеют покрытие на основе нитрида титана и алюминия (TiAlN).
