22IR 3.50 ISO IC1007 резьбовая пластина

Главная

Твердосплавные пластины

Резьбовые пластины

Арт: 64970

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

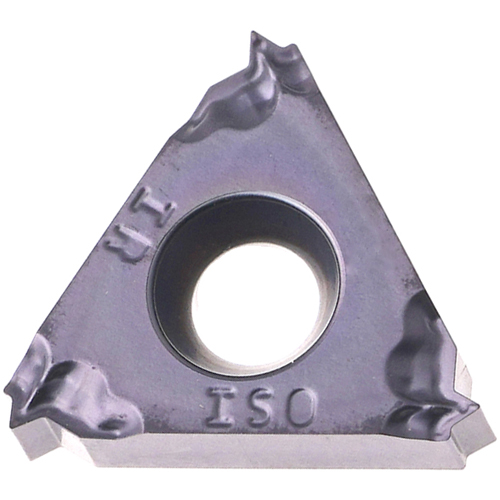

Фото 1: 22IR 3.50 ISO IC1007 резьбовая пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNS

Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

ISO - метрическая резьба полный профиль 60°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

*ER (IR)/IL (EL)

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.23

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNS
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

ISO - метрическая резьба полный профиль 60°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

*ER (IR)/IL (EL)
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

22
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.23
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

12.700mm=1/2"

Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC1007
Направление, в котором производится закручивание по резьбе. Правая резьба – классическое решение для разъемных соединений, левая – оптимальна для вращающихся деталей и особо ответственных узлов. Также в наличии универсальные пластины, формирующие левую и

Исполнение резьбы

правое
Расстояние между витками резьбы.

Шаг резьбы

3.50 мм
Тип резьбы, нарезаемой пластиной. Резьба U-типа относится дюймовой, остальные – к метрической.

Применение резьбы

внутренняя
Артикул производителя

3318637

Описание

Пластины для внутренней метрической резьбы ISO (DIN13 12-1986 класс 6H), для общего применения.

*ER (IR)/IL (EL)

Сменная твердосплавная пластина для отрезки и точения канавок металлу. Для внутренних правых резцов и наружных левых. Для державок: SER/L (SIR/L).

Сплав IC1007

Сплав с твердой субмикронной основой и покрытием PVD. Применяется для обработки широкого спектра материалов - сталь, легированая сталь, закаленная сталь, аустенитная нержавеющая сталь и жаропрочные сплавы на средних и высоких скоростях резания при стабильных условиях. Превосходная износостойкость и высокое сопротивление пластической деформации. Хороший выбор для обработки цветных металлов и чугуна.
