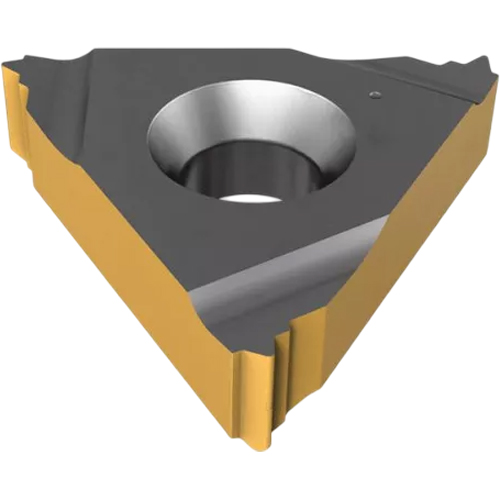

22ER 4.50 ISO IC908 резьбовая пластина
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.
Обрабатываемый материал
PMKSH
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
Бренд
ISCAR
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:С - форма пластины.
Марка пластины
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.
Профиль резьбы
ISO - метрическая резьба полный профиль 60°
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)
22
Все характеристики
Цена по запросу
Узнать цену
Нет в наличии. Возможность заказа
Бесплатная доставка
при заказе от 15 000 ₽
при заказе от 15 000 ₽
до ПВЗ ТК вашего города
Сроки поставки сообщим в обратной связи
Технические характеристики:
-
Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.Обрабатываемый материалPMKSH
-
В продаже инструменты восточного и западного производства. К первым относится Otool, DESKAR, DIJET, DONRAY, ZCC-CT, ко вторым – Seco Tools, Sandvik Coromant, Iscar. Продукция соответствует международным стандартам качества.
БрендISCAR -
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.Марка пластины*ER -
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.Профиль резьбыISO - метрическая резьба полный профиль 60°
-
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.
Длина режущей кромки, L (мм)22 -
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3Радиус скругления, r (мм)0.58
-
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.IC (мм)12.700mm=1/2"
-
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.Обозначение сплаваIC908
-
Направление, в котором производится закручивание по резьбе. Правая резьба – классическое решение для разъемных соединений, левая – оптимальна для вращающихся деталей и особо ответственных узлов. Также в наличии универсальные пластины, формирующие левую иИсполнение резьбыправое
-
Расстояние между витками резьбы.Шаг резьбы4.5 мм
-
Тип резьбы, нарезаемой пластиной. Резьба U-типа относится дюймовой, остальные – к метрической.Применение резьбынаружная
-
Артикул производителя5902510
Описание
Пластины для наружной метрической резьбы ISO (DIN13 12-1986 класс: 6G).
*ER
Сменная твердосплавная пластина по металлу. Для нарезания метрической резьбы. Наружная резьба, правое исполнение.
Сплав IC908
Прочная мелкозернистая основа с покрытием PVD. Рекомендуется для общей обработки широкого ряда материалов (сталь, легированная сталь, аустенитная нержавеющая сталь, жаропрочные сплавы) на средних скоростях резания. Высокая устойчивость к износу и скалыванию.
