MMT 22ERN60 VP10MF пластина резьбовая

Главная

Твердосплавные пластины

Резьбовые пластины

Арт: 63963

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

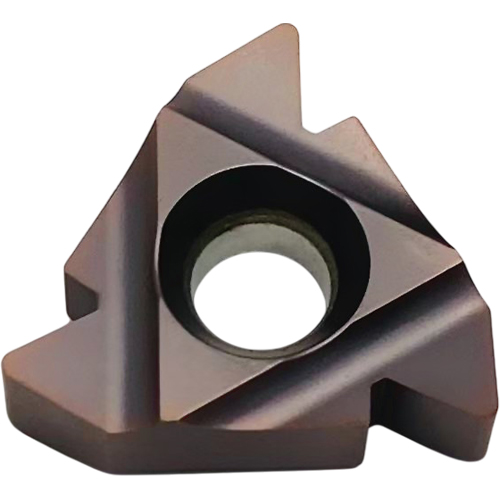

Фото 1: MMT 22ERN60 VP10MF пластина резьбовая

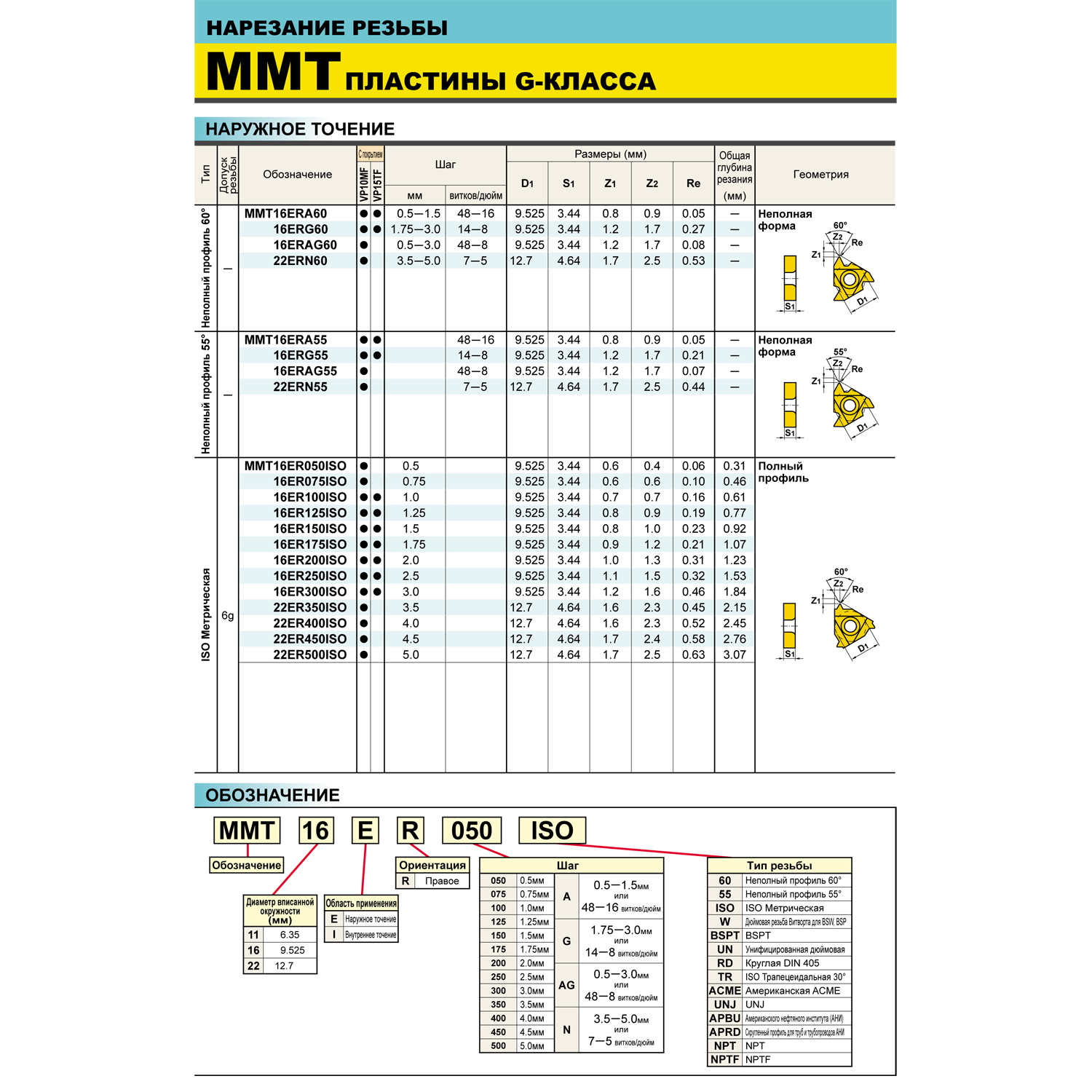

Фото 2: MMT 22ERN60 VP10MF пластина резьбовая

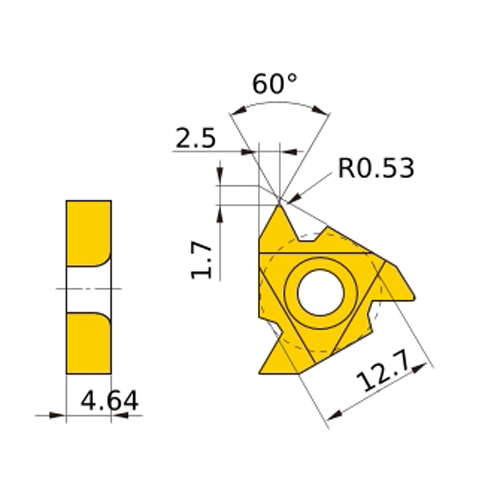

Фото 3: MMT 22ERN60 VP10MF пластина резьбовая

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKHS

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

MMT

S (мм)

4,64

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

12.700mm=1/2"

Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

VP10MF

Все характеристики

Цены указаны с НДС

1 344 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

13 440 ₽ | уп (10 шт)

Уточнить сроки поставки

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKHS
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

MMT
S (мм)

4,64
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

12.700mm=1/2"
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

VP10MF
Направление, в котором производится закручивание по резьбе. Правая резьба – классическое решение для разъемных соединений, левая – оптимальна для вращающихся деталей и особо ответственных узлов. Также в наличии универсальные пластины, формирующие левую и

Исполнение резьбы

правое

Расстояние между витками резьбы.

Шаг резьбы

3.5-5.0 мм
Тип резьбы, нарезаемой пластиной. Резьба U-типа относится дюймовой, остальные – к метрической.

Применение резьбы

наружная
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

60° неполный профиль
r (мм)

0,53
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0304

Описание

Класс G сменных режущих пластин. Резьбовые пластины (ММТ) с покрытием Miracle. При высоких требованиях к точности рекомендуются сменные режущие пластинки класса G.

Сплав VP10MF

Высокая износостойкость и устойчивость к пластической деформации при нарезании высокоточной резьбы. Подходит для продолжительной высокоточной механической обработки с увеличенной стойкостью инструмента. Сменные режущие пластинки класса G идеально подходят для выполнения высоких требований точности при изготовлении резьбы.
