PENTA 24N 0.5 ISO IC908 пластина резьбовая

Главная

Твердосплавные пластины

Резьбовые пластины

Арт: 63919

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

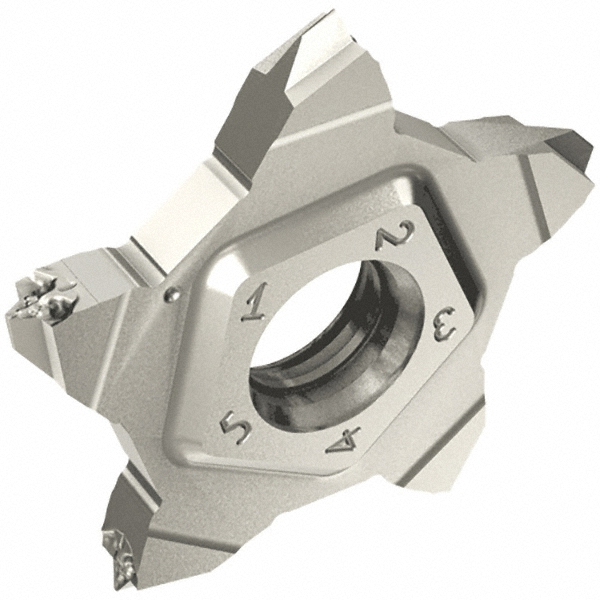

Фото 1: PENTA 24N 0.5 ISO IC908 пластина резьбовая

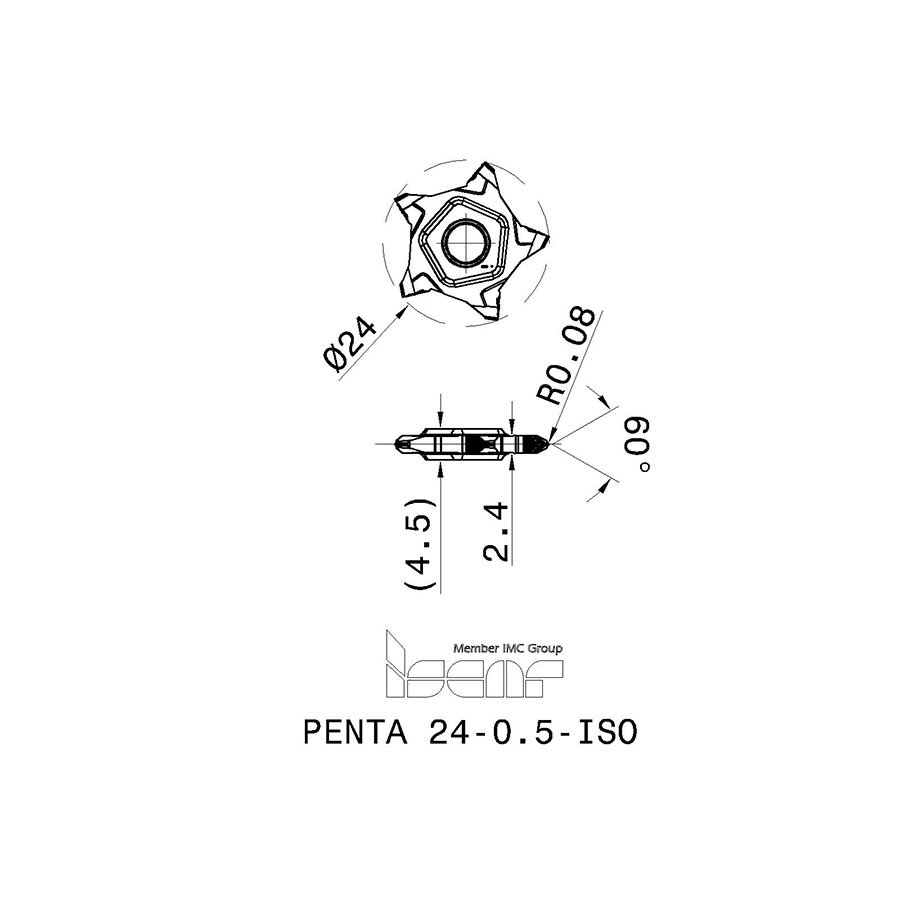

Фото 2: PENTA 24N 0.5 ISO IC908 пластина резьбовая

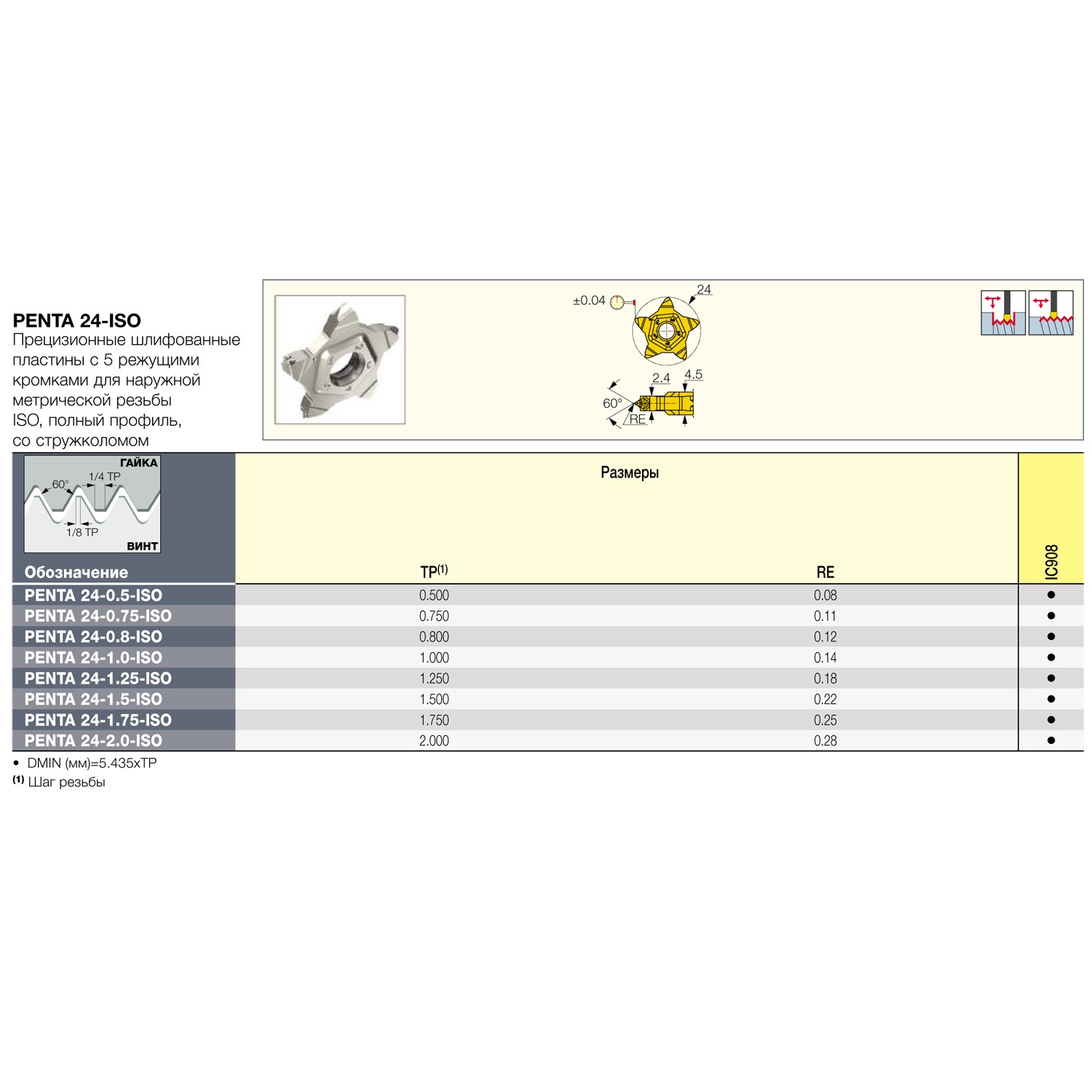

Фото 3: PENTA 24N 0.5 ISO IC908 пластина резьбовая

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH

Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

ISO - метрическая резьба полный профиль 60°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

PENTA

Толщина пластины, S (мм)

4.5

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.08

Все характеристики

Цены указаны с НДС

4 704 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

47 040 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

ISO - метрическая резьба полный профиль 60°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

PENTA
Толщина пластины, S (мм)

4.5
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.08

Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

IC908
Расстояние между витками резьбы.

Шаг резьбы

0.50 мм
Тип резьбы, нарезаемой пластиной. Резьба U-типа относится дюймовой, остальные – к метрической.

Применение резьбы

наружная
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0239

Описание

Прецизионные шлифованные пластины с 5 режущими кромками для наружной метрической резьбы ISO, полный профиль, со стружколомом.

Сплав IC908

Прочная мелкозернистая основа с покрытием PVD. Рекомендуется для общей обработки широкого ряда материалов (сталь, легированная сталь, аустенитная нержавеющая сталь, жаропрочные сплавы) на средних скоростях резания. Высокая устойчивость к износу и скалыванию.
