328R13 150 VM TH 1025 резьбовая пластина

Главная

Твердосплавные пластины

Резьбовые пластины

Арт: 57370

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

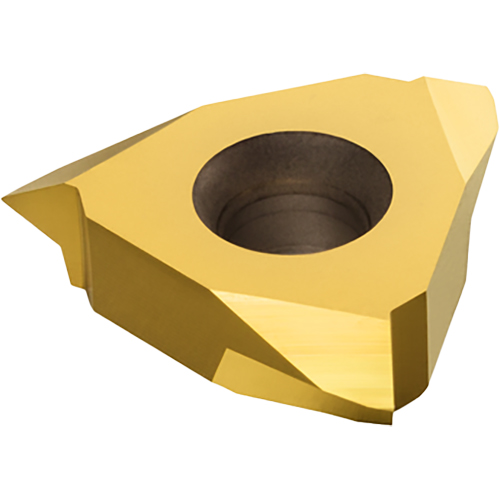

Фото 1: 328R13 150 VM TH 1025 резьбовая пластина

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

328

Толщина пластины, S (мм)

5.2

Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.19

Диаметр (внутренний), d (мм)

5.6

Все характеристики

Цены указаны с НДС

7 521 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

75 218 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNSH
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

328
Толщина пластины, S (мм)

5.2
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.19
Диаметр (внутренний), d (мм)

5.6
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

1025

Направление, в котором производится закручивание по резьбе. Правая резьба – классическое решение для разъемных соединений, левая – оптимальна для вращающихся деталей и особо ответственных узлов. Также в наличии универсальные пластины, формирующие левую и

Исполнение резьбы

правое
Расстояние между витками резьбы.

Шаг резьбы

1.5-3.5 мм
Тип резьбы, нарезаемой пластиной. Резьба U-типа относится дюймовой, остальные – к метрической.

Применение резьбы

внутренняя
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

ISO - метрическая резьба полный профиль 60°
H, мм

12358441

Сплав 1025

(НС) - Р30 (Р15 - Р30) - Сплав с покрытием РVD для чистового фрезерования стали. Пластины со шлифованными фасками из этого сплава являются первым выбором для фрезерования вязких низкоуглеродистых сталей. (НС) - М15 (М10 - М20) - Сплав с РVD покрытием. Рекомендуется для работы в стабильных условиях с высокой скоростью резания. (НС) - N15 (N10 - N5) - Сплав с покрытием РVD для чернового фрезерования алюминиевых сплавов. Рекомендуется для пластин со шлифованными кромками. (НС) - S15 (S10 - S20) - Сплав с РVD покрытием для фрезерования титана с умеренной скоростью резания. Хорошая стойкость к образованию нароста и пластической деформации. (НС) - Н15 (Н10 - Н20) - Сплав с покрытием РУО для фрезерования закаленных деталей на низких и средних скоростях резания.
