RT11.01N 1.00GM YBG201 пластина резьбовая

Главная

Твердосплавные пластины

Резьбовые пластины

Арт: 27522

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

rt11.01n-1.00gm ybg201 пластина резьбовая

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

3.18

Диаметр (внутренний), d (мм)

2.8

Все характеристики

Цены указаны с НДС

710 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

7 103 ₽ | уп (10 шт)

В корзину

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PM
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

RT
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

11
Толщина пластины, S (мм)

3.18
Диаметр (внутренний), d (мм)

2.8
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

6.350mm=1/4"

Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

YBG201
Направление, в котором производится закручивание по резьбе. Правая резьба – классическое решение для разъемных соединений, левая – оптимальна для вращающихся деталей и особо ответственных узлов. Также в наличии универсальные пластины, формирующие левую и

Исполнение резьбы

правое
Расстояние между витками резьбы.

Шаг резьбы

1.00 мм
Тип резьбы, нарезаемой пластиной. Резьба U-типа относится дюймовой, остальные – к метрической.

Применение резьбы

внутренняя
Контур сечения резьбы, получаемый после прохождения инструмента. Для формирования инженерных сетей оптимальна британская трубная резьба. Для базовых разборных соединений подойдет резьба с неполным профилем 55 и 60 градусов.

Профиль резьбы

ISO - метрическая резьба полный профиль 60°

Описание

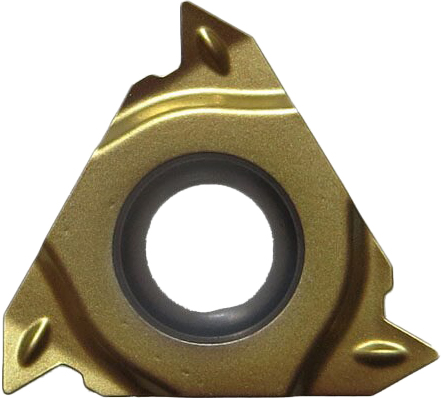

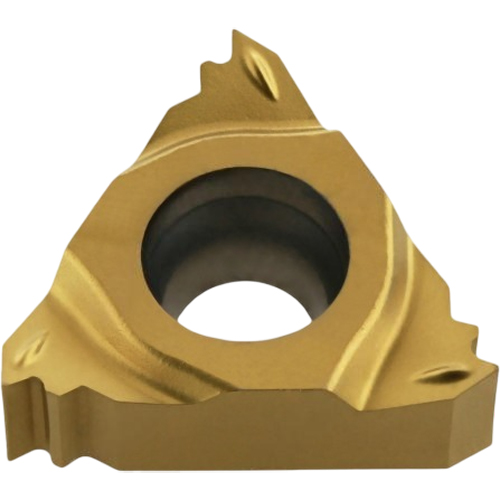

Твердосплавная сменная пластина используется для нарезания внутренней метрической резьбы 60°. Предназначены для использования в резьбовых державках марки SNR/L.

Сплав YBG201

Твердый сплав с покрытием PVD для получистовой и чистовой обработки нержавеющей и обычной стали (фрезерования). Очень высокая износостойкость наряду с широкой областью применения. Обрабатываемый материал: P10–P30, M10–M30.
